10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18

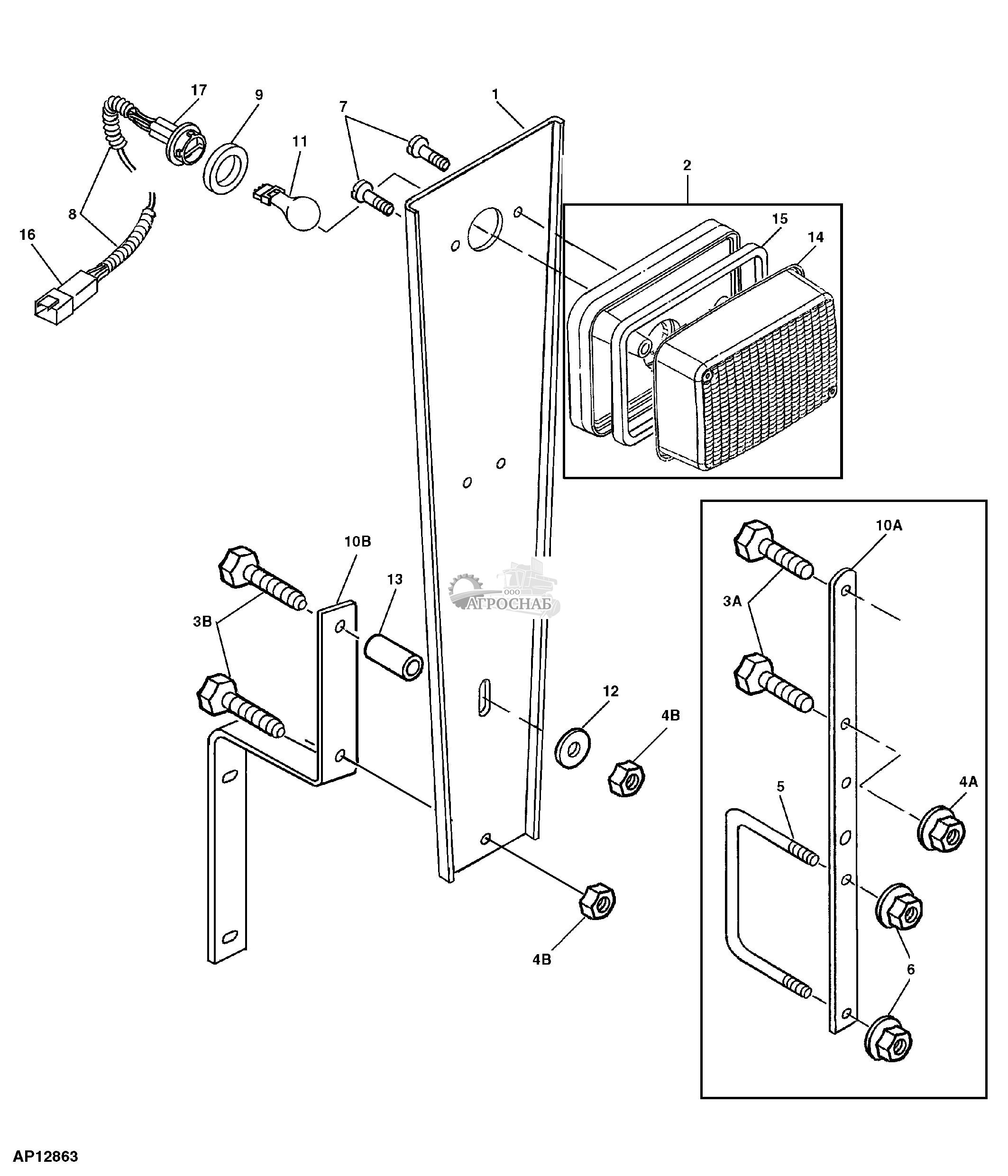

40 - Электрическая система
Сигнальная лампа, красная ( - 745100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A62458 | Кронштейн | 1 | |||
| 2 | AA45031 | Лампа | 1 | Red | ||
| 3A | 19M7167 | Винт с головкой | 2 | M10 X 25 | ||
| 3B | 19M7327 | Винт с головкой | 2 | M10 X 65 USE WITH A59036 | ||
| 4A | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 4B | A51212 | Стопорная гайка | 2 | USE WITH A59036 | ||
| 5 | A46534 | П-образный болт | 1 | |||
| 6 | ...... | Фланцевая гайка | 2 | |||
| 7 | 19M7297 | Винт с головкой | 2 | M8 X 12 | ||
| 8 | AA46865 | Жгут проводов | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | H141955 | Сальник | 1 | |||
| 10A | A49578 | Хомут | 1 | |||
| 10B | A59036 | Хомут | 1 | |||
| 11 | H133384 | Лампа накаливания | 1 | |||
| 12 | 24H1367 | Шайба | 2 | 21/32" X 1-1/4" X 1/4" USE WITHA59036 | ||
| 13 | ...... | Распорная втулка | AR | |||
| 14 | ...... | Линза | 1 | Red, ORDER AA45031 | ||
| 15 | ...... | Прокладка | 1 | ORDER AA45031 | ||
| 16 | 57M7628 | Узел электрич. разъема | 1 | |||
| 17 | R114917 | Гнездо электрич. лампы | 1 |

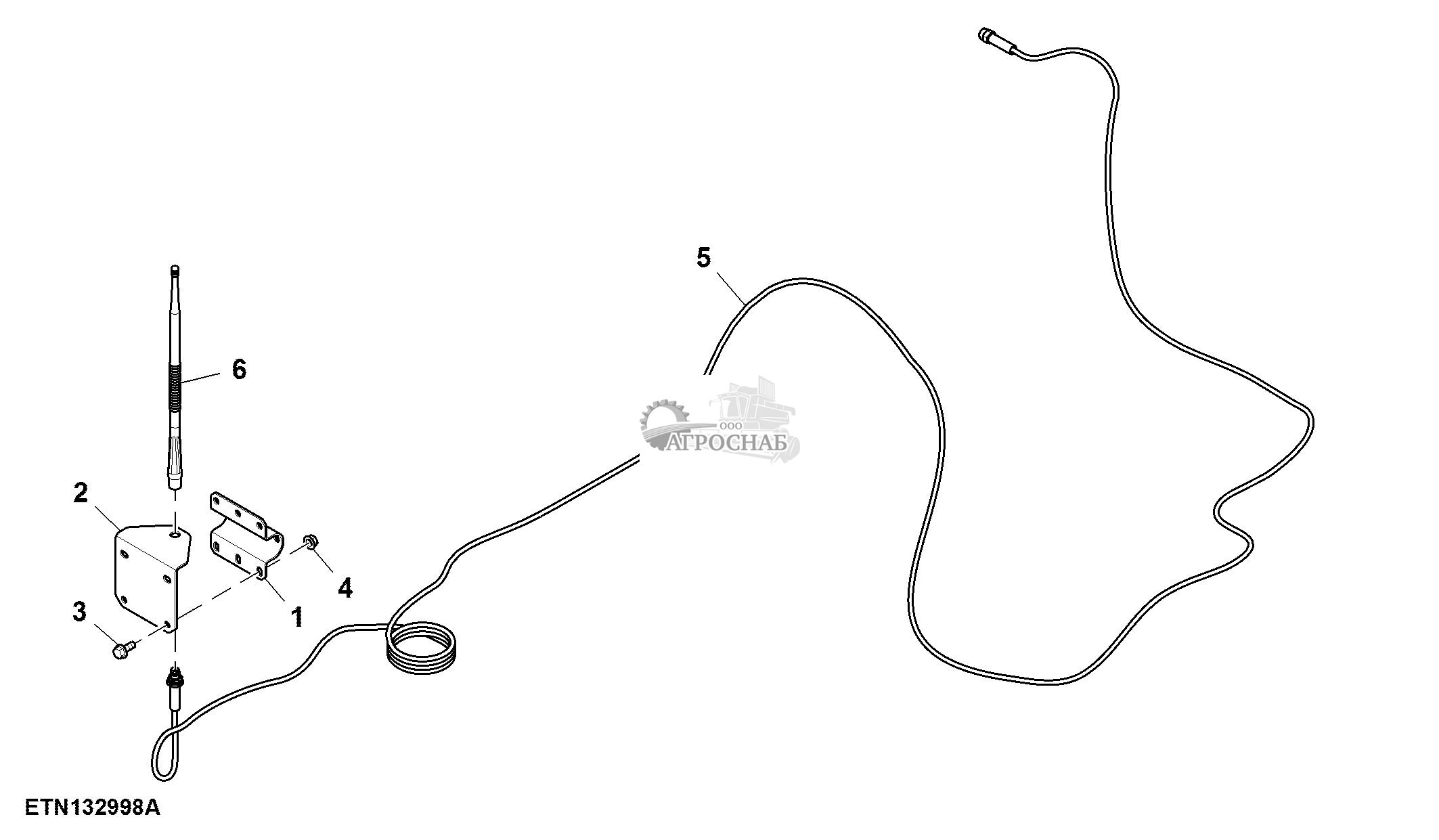

Комплект антенны системы картирования с разрешением HD без Refuge Plus™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A78365 | Скоба | 1 | |||
| 2 | A102709 | Кронштейн | 1 | |||
| 3 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 4 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 5 | PFA10596 | Кабель антенны | 1 | |||
| 6 | PFP11422 | Антенна | 1 |

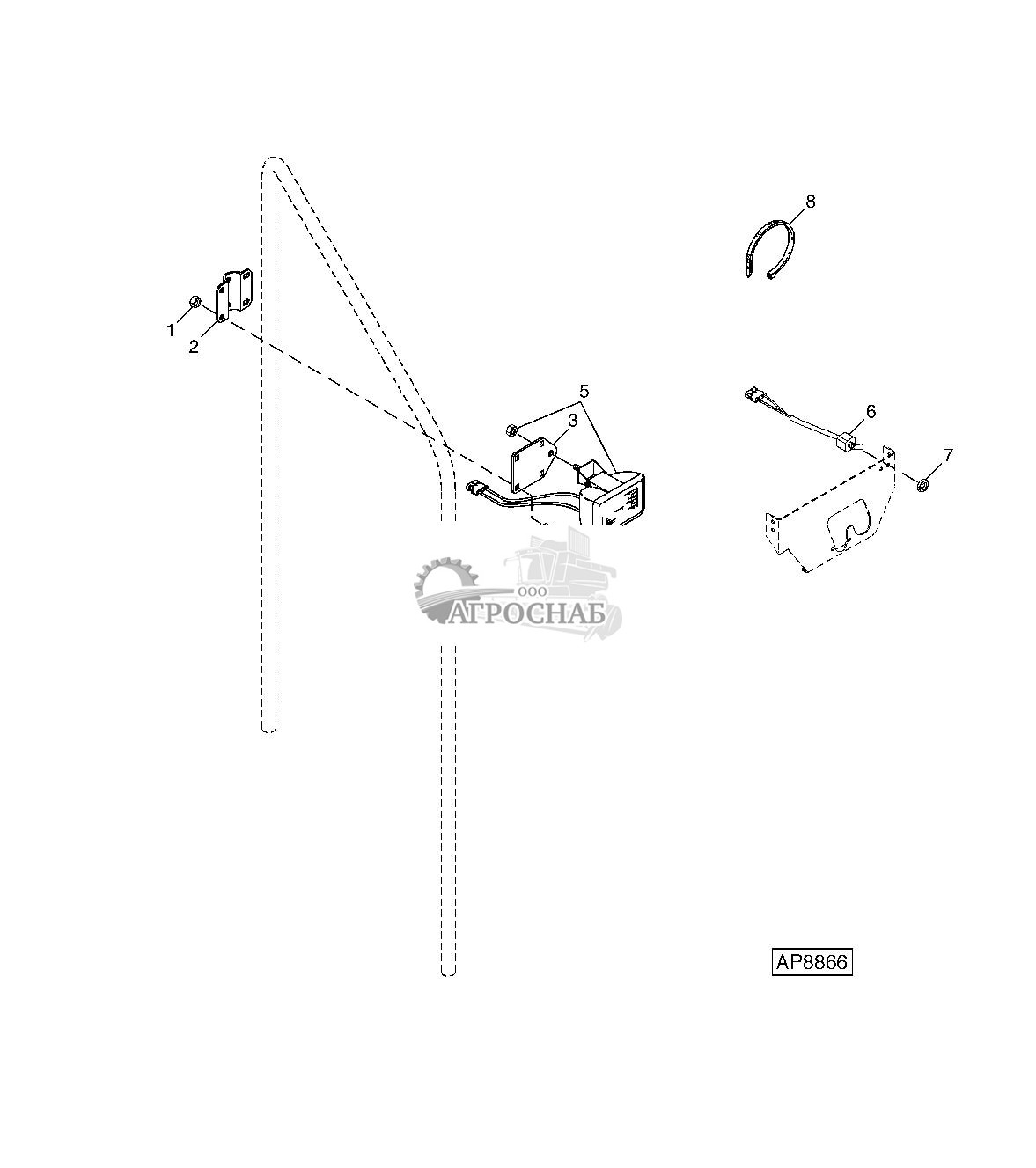

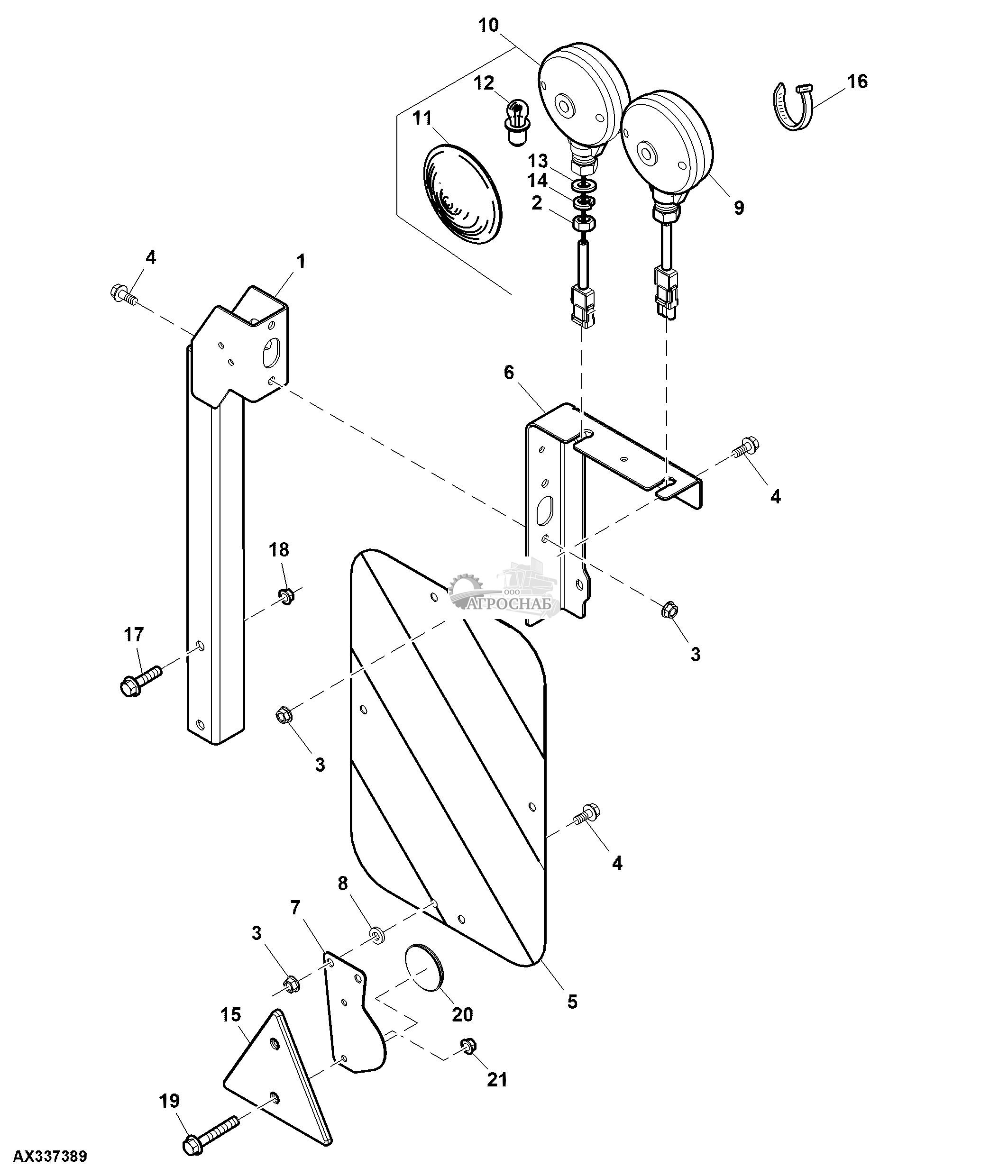

Кронштейны фонаря ISO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA73557 | Кронштейн | 2 | |||
| 2 | 14H865 | Гайка | 2 | 1/2" | ||
| 3 | 14M7298 | Фланцевая гайка | AR | M8 | ||
| 4 | 19M7866 | Винт | AR | M8 X 20 | ||
| 5 | AA72461 | Знак | 2 | |||
| 6 | A88757 | Кронштейн | 2 | |||
| 7 | A90186 | Пластина | 2 | |||
| 8 | 24H1136 | Шайба | 4 | 11/32" X 11/16" X 0.065" | ||
| 9 | AA53957 | Лампа | 2 | Red and White Warning Light | ||
| 10 | AA56281 | Лампа | 2 | Amber Warning Light | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A65218 | Линза | 2 | |||
| 12 | A75748 | Лампа накаливания | 2 | |||
| 13 | R69279 | Шайба | 2 | |||
| 14 | 12H292 | Стопорная шайба | 2 | 1/2" | ||
| 15 | AZ13425 | Отражатель | 2 | |||
| 16 | A78364 | Обвязной хомут | 6 | |||
| 17 | 19M7328 | Винт с головкой | 4 | M10 X 70 | ||
| 18 | A51212 | Стопорная гайка | 4 | |||
| 19 | 21M7246 | Винт | 2 | M6 X 16 | ||
| 20 | DC46555 | Отражатель | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 14M7303 | Фланцевая гайка | 2 | M6 |

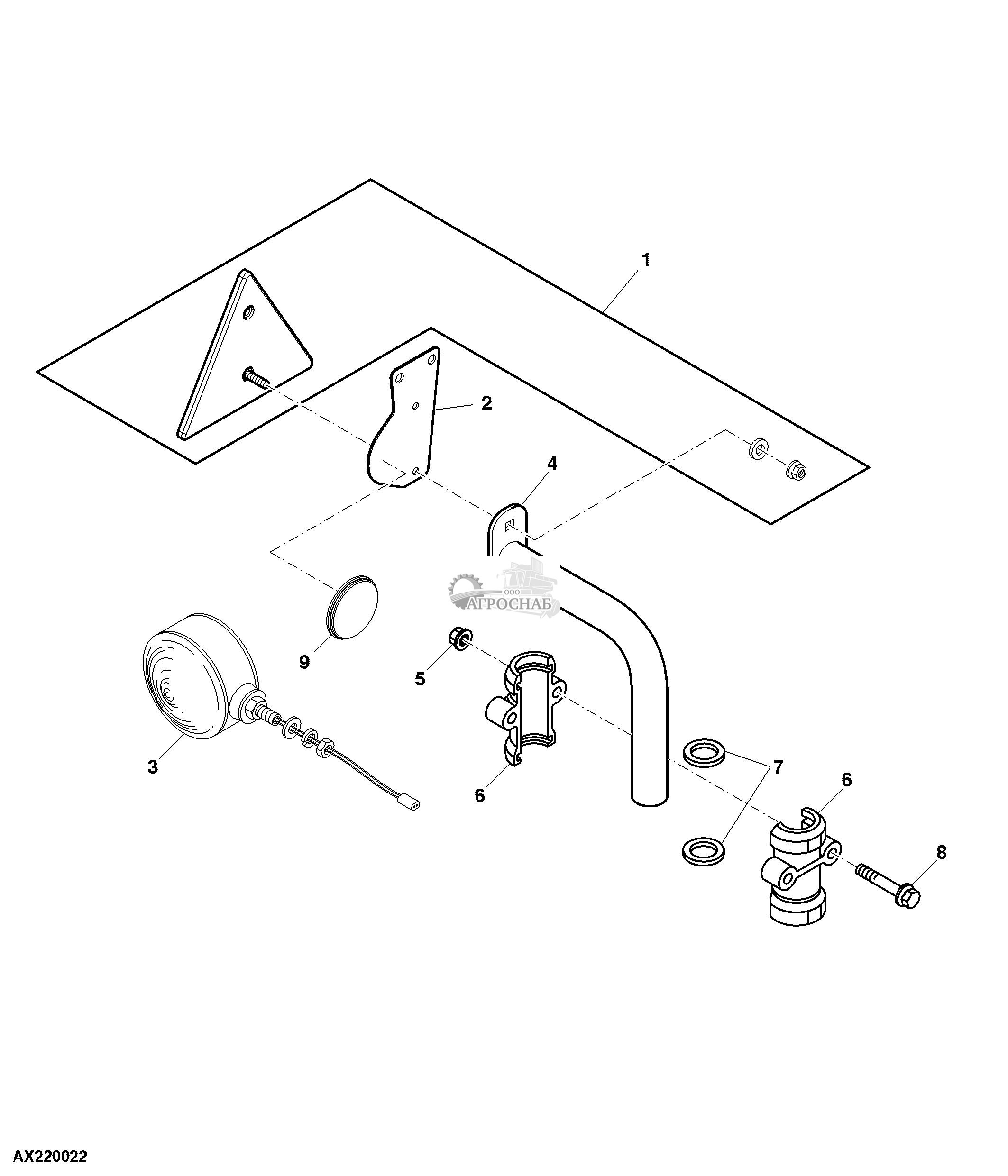

Предупредительные фонари CCS™ ISO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AZ13425 | Отражатель | 1 | |||
| 2 | ...... | Пластина | 1 | |||
| 3 | AA56281 | Лампа | 1 | |||
| 4 | AA55682 | Опора | 1 | |||
| 5 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 6 | H161618 | Корпус | 2 | |||
| 7 | H215556 | Уплотнительная шайба | 2 | |||
| 8 | 19M7809 | Винт | 2 | M10 X 70 | ||
| 9 | DC46555 | Отражатель | 1 |
Сигнальные лампы заполнения CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7273 | Гайка | 4 | M8 | ||
| 2 | A78365 | Скоба | 1 | |||
| 3 | A74318 | Кронштейн | 1 | |||
| 4 | 03M7184 | Болт | 4 | M8 X 20 | ||
| 5 | AA54055 | Лампа накаливания | 1 | |||
| 6 | AH158310 | Тумблер/кулисный переключ. | 1 | |||
| 7 | H140248 | Гайка | 1 | |||
| 8 | A78364 | Обвязной хомут | AR |

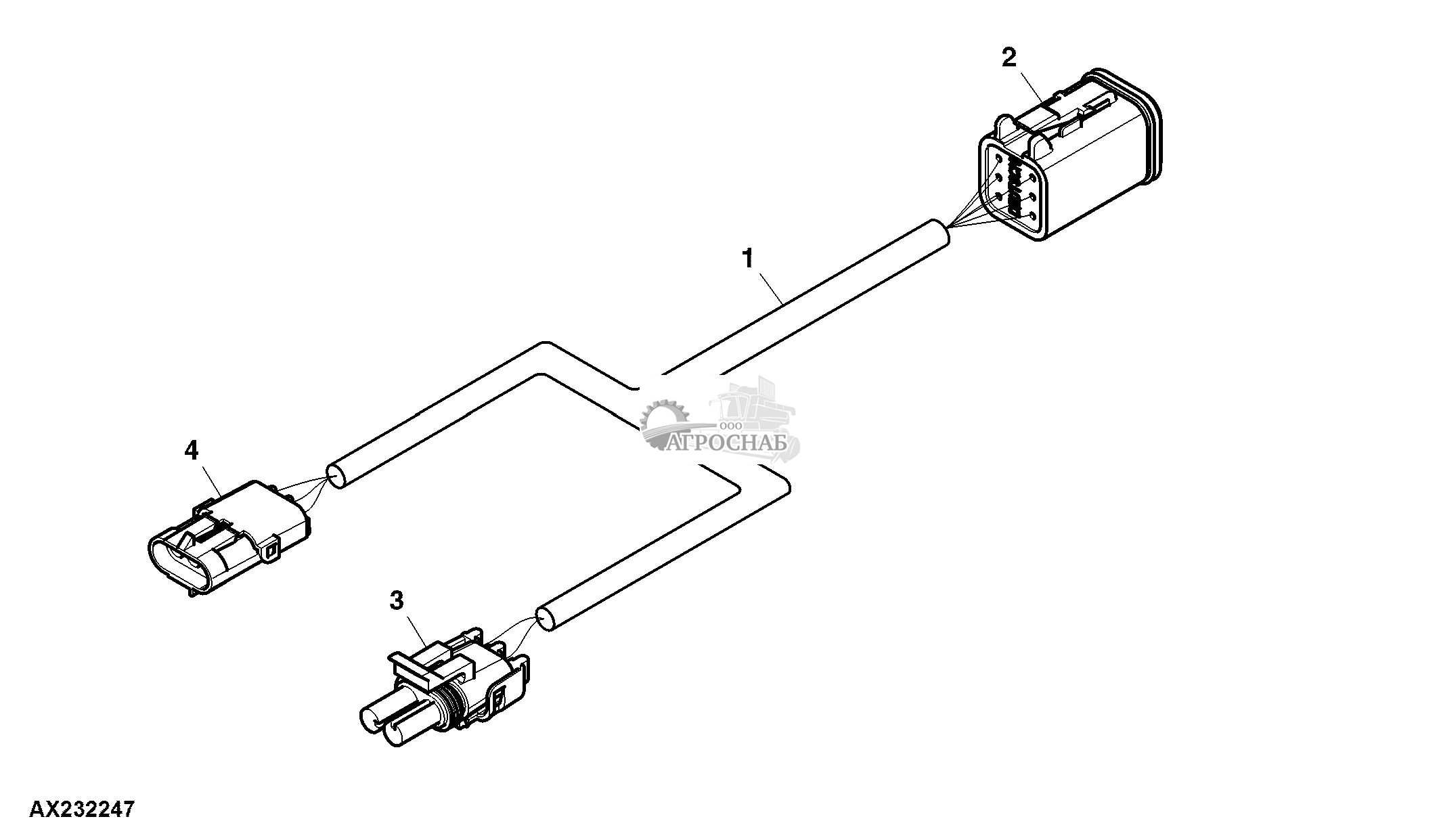

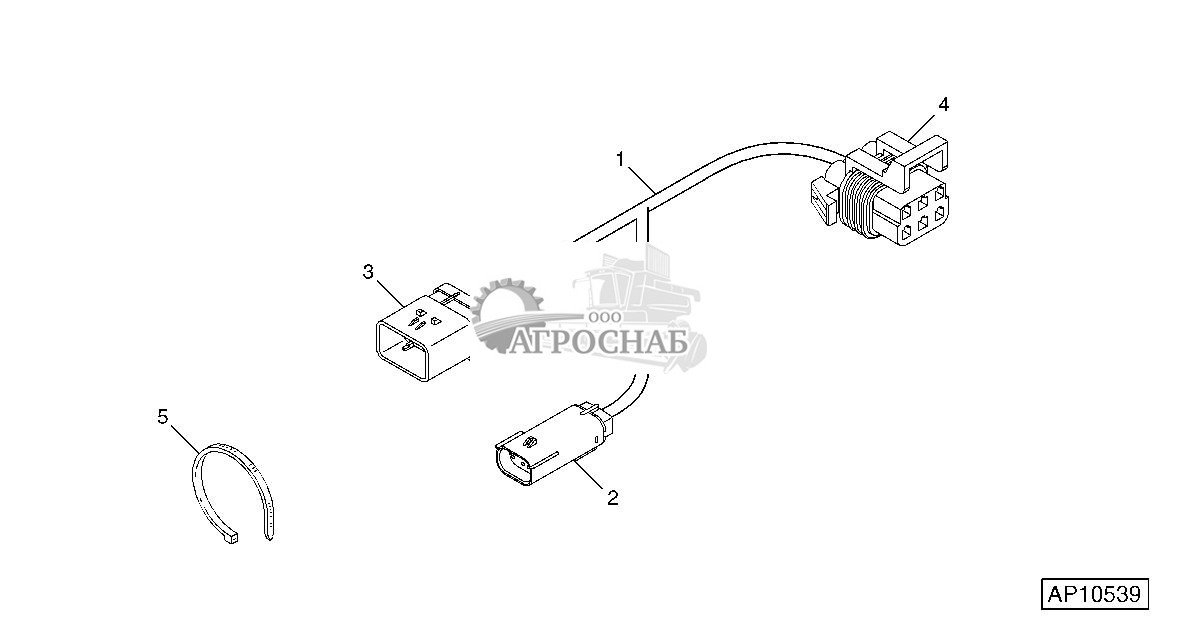

Жгут заднего освещения прицепного агрегата (европейская версия)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M9786 | Корпус электр. разъема | 1 | Drawn Harness | ||
| 2 | R78054 | Узел электрич. разъема | 1 | Red Light | ||
| 3 | RE12363 | Клемма электр. разъема | 1 | Amber Light | ||
| 4 | AA77627 | Жгут проводов | 1 | SUB FOR AA74042 | ||
| AA75104 | Жгут проводов | 1 | ||||
| 5 | RE258807 | Обвязной хомут | 1 |

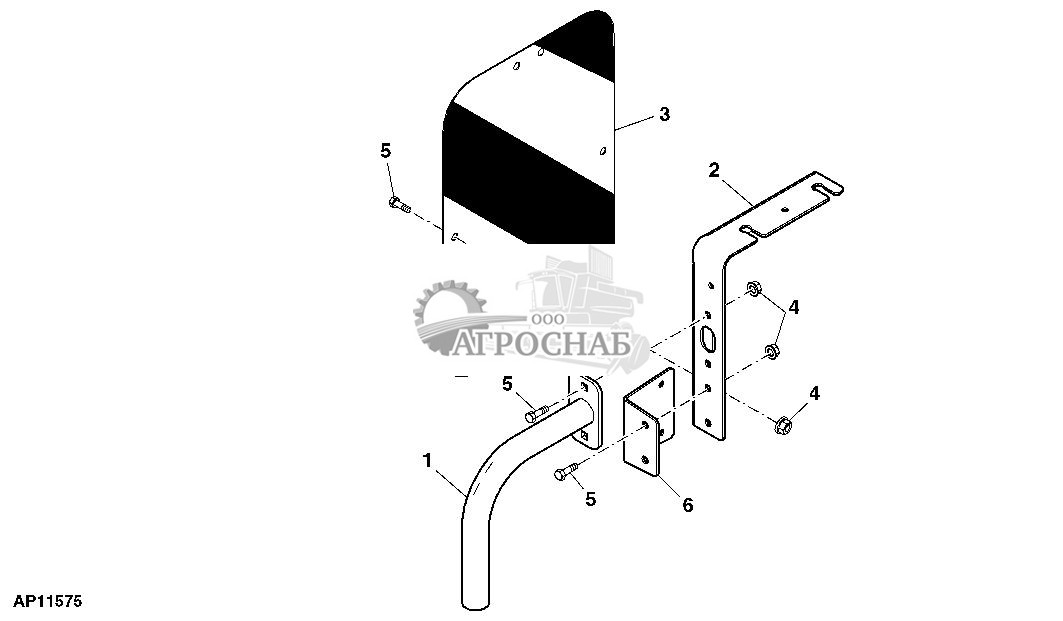

Сигнальная панель и кронштейн
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | ...... | Опора | 1 | |||
| 2 | A88757 | Кронштейн | 1 | |||
| 3 | AA72461 | Знак | 1 | Signaling Panel | ||
| 4 | 14M7298 | Фланцевая гайка | 50 | M8 | ||
| 5 | 19M7139 | Винт с головкой | 50 | M8 X 20 | ||
| 6 | A90185 | Кронштейн | 1 |

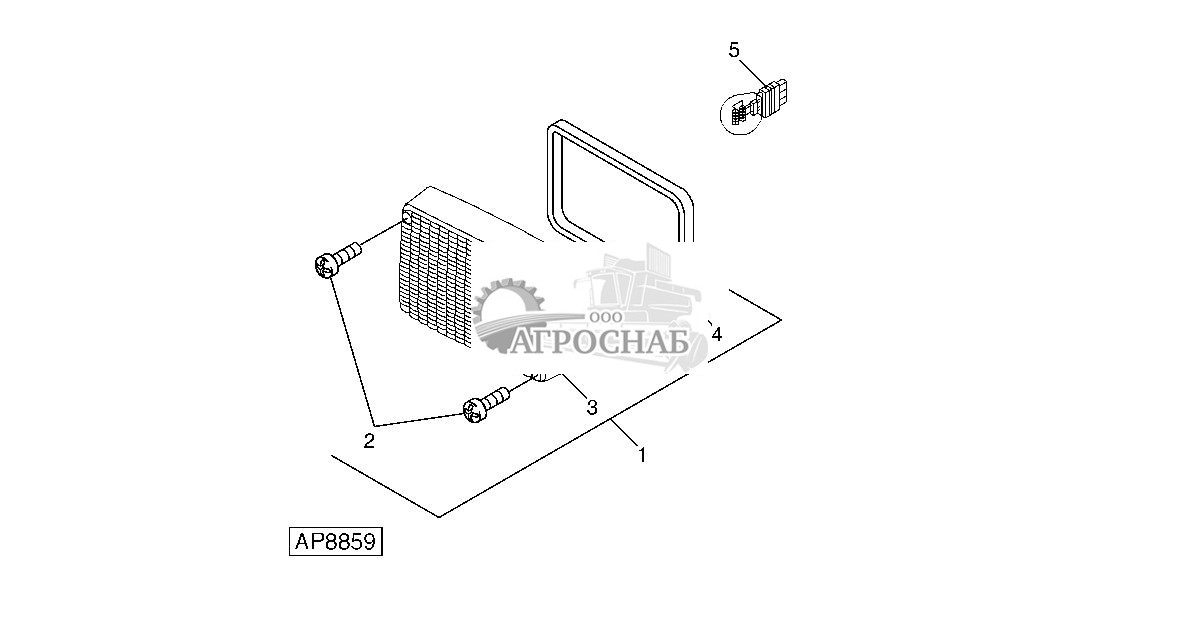

Предупредительные фонари CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA45031 | Лампа | 1 | (A) | ||
| 2 | 19M7297 | Винт с головкой | 1 | M8 X 12 | ||
| 3 | ...... | Линза | 1 | (A) ORDER AA45031 | ||
| 4 | ...... | Прокладка | 1 | ORDER AA45031 | ||
| 5 | H133384 | Лампа накаливания | 1 |

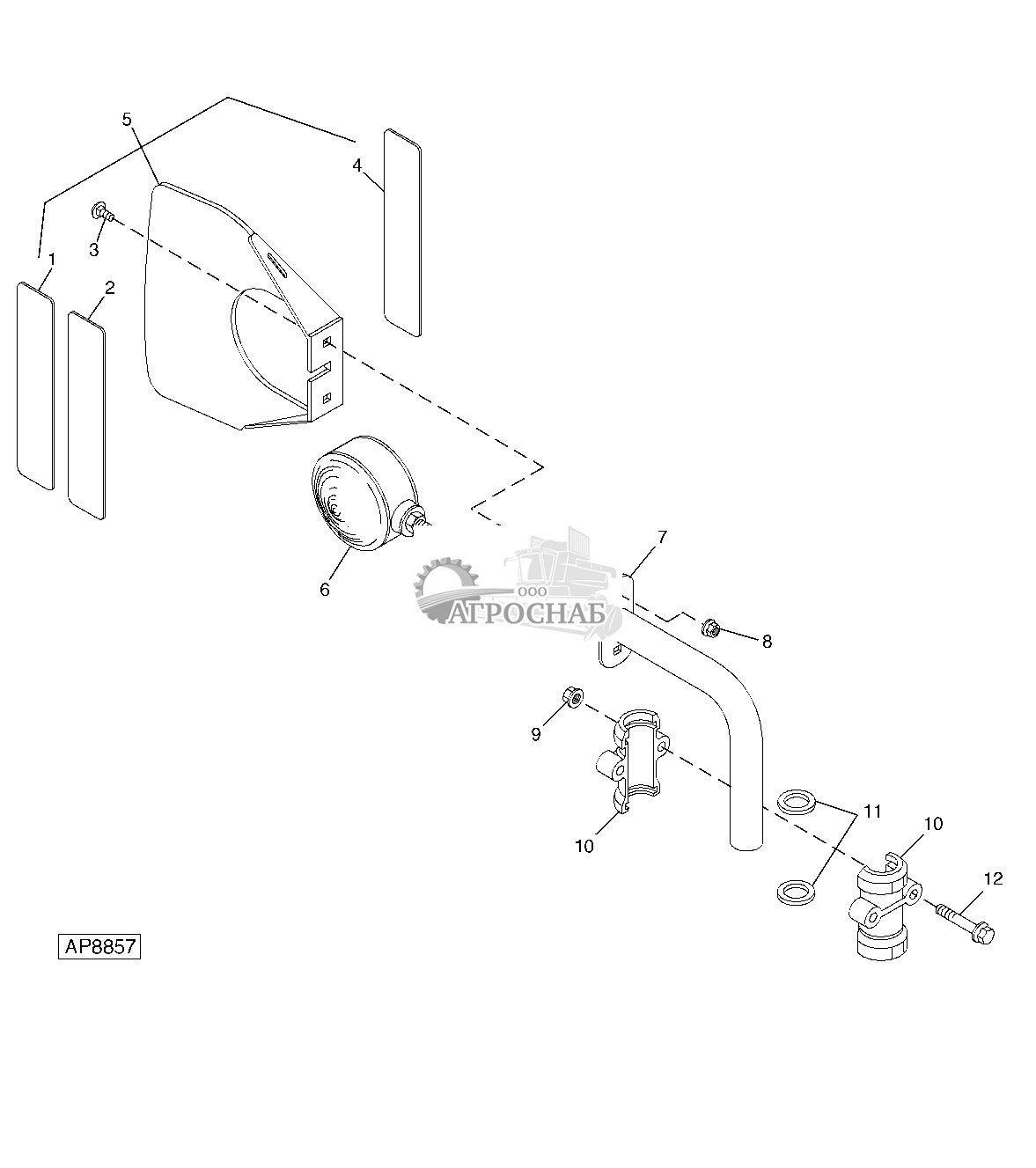

Предупредительные фонари CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JD5920 | Отражатель | 1 | (A) | ||
| 2 | JD5922 | Отражатель | 1 | (B) | ||
| 3 | 03M7183 | Болт | 2 | M8 X 16 | ||
| 4 | JD5921 | Отражатель | 1 | (C) | ||
| 5 | AH201756 | Щиток | 1 | |||
| 6 | AA62019 | Комплект сигнальных ламп | 1 | |||
| 7 | AA87793 | Кронштейн | 1 | |||
| 8 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 9 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 10 | H161618 | Корпус | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H136110 | Изолятор | 2 | |||
| H215556 | Уплотнительная шайба | 2 | ||||
| 12 | 19M7809 | Винт | 2 | M10 X 70 |
Жгут проводов лестницы (740101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA72753 | Жгут проводов | 1 | |||
| 2 | RE12363 | Клемма электр. разъема | 1 | (Aux Hydraulic) | ||
| 3 | R78053 | Узел электрич. разъема | 1 | |||
| 4 | R78053 | Узел электрич. разъема | 1 | (RH CCS™ Light) | ||
| 5 | RE12363 | Клемма электр. разъема | 1 | |||
| 6 | R78053 | Узел электрич. разъема | 1 | (LH CCS™ Light) | ||
| 7 | RE12363 | Клемма электр. разъема | 1 | (CCS™ Light Switch) | ||
| 8 | 57M9796 | Корпус электр. разъема | 1 | (Ladder) |

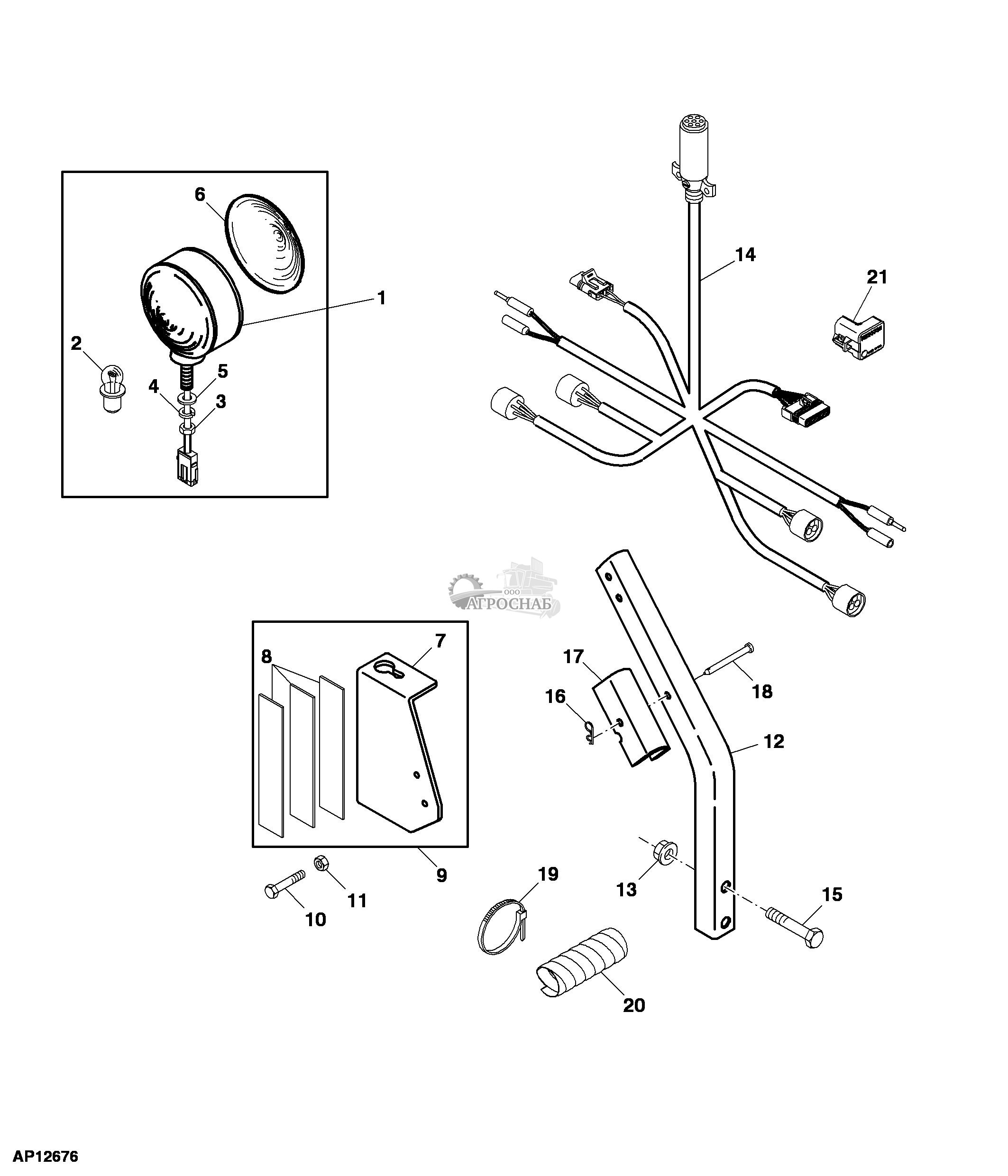

Сигнальная лампа – желтая (показана правая сторона)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA56281 | Лампа | 1 | |||
| AA49089 | Лампа | 1 | ||||
| 2 | A75748 | Лампа накаливания | 1 | |||
| 3 | 14H865 | Гайка | 1 | 1/2" | ||
| 4 | 12H292 | Стопорная шайба | 1 | 1/2" | ||
| 5 | R69279 | Шайба | 1 | |||
| 6 | A65218 | Линза | 2 | |||
| 7 | A87683 | Кронштейн | 1 | RH | ||
| A87682 | Кронштейн | 1 | LH | |||
| 8 | JD5920 | Отражатель | 1 | Red | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| JD5921 | Отражатель | 1 | Yellow | |||
| JD5922 | Отражатель | 1 | Orange | |||
| 9 | AA48106 | Опора | 1 | RH | ||
| AA48107 | Опора | 1 | LH | |||
| 10 | 19M7185 | Винт с головкой | 2 | M8 X 60 | ||
| 11 | E64256 | Стопорная гайка | 1 | |||
| 12 | A49581 | Трубчатый профиль | 2 | |||
| 13 | H135891 | Стопорная гайка | 2 | |||
| 14 | AA53359 | Жгут проводов | 1 | |||
| 15 | 19M7810 | Винт | 2 | M10 X 80 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 16 | J16931 | Штифт | 1 | |||
| 17 | AA57011 | Контровочное кольцо | 1 | |||
| 18 | M84482 | Крепление со штифтом | 1 | |||
| 19 | R76477 | Обвязной хомут | 1 | |||
| 20 | A74495 | Защитный шланг | AR | |||
| 21 | RE152269 | Модуль | 1 |

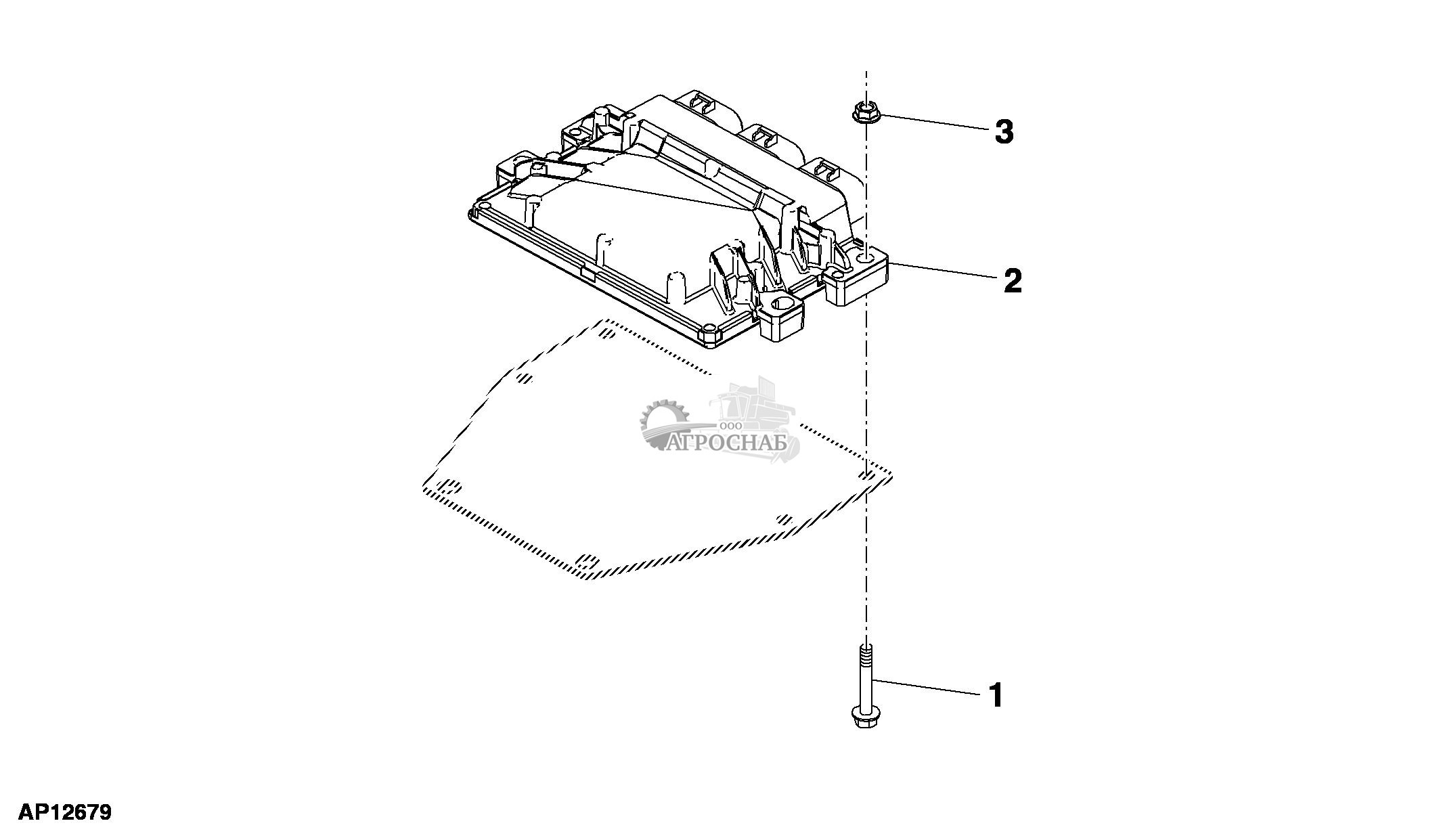

Электронный блок управления
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | ...... | Винт | 4 | |||
| 2 | AH224250 | Электрон. блок управления | 1 | |||
| 3 | ...... | Фланцевая гайка | 4 |

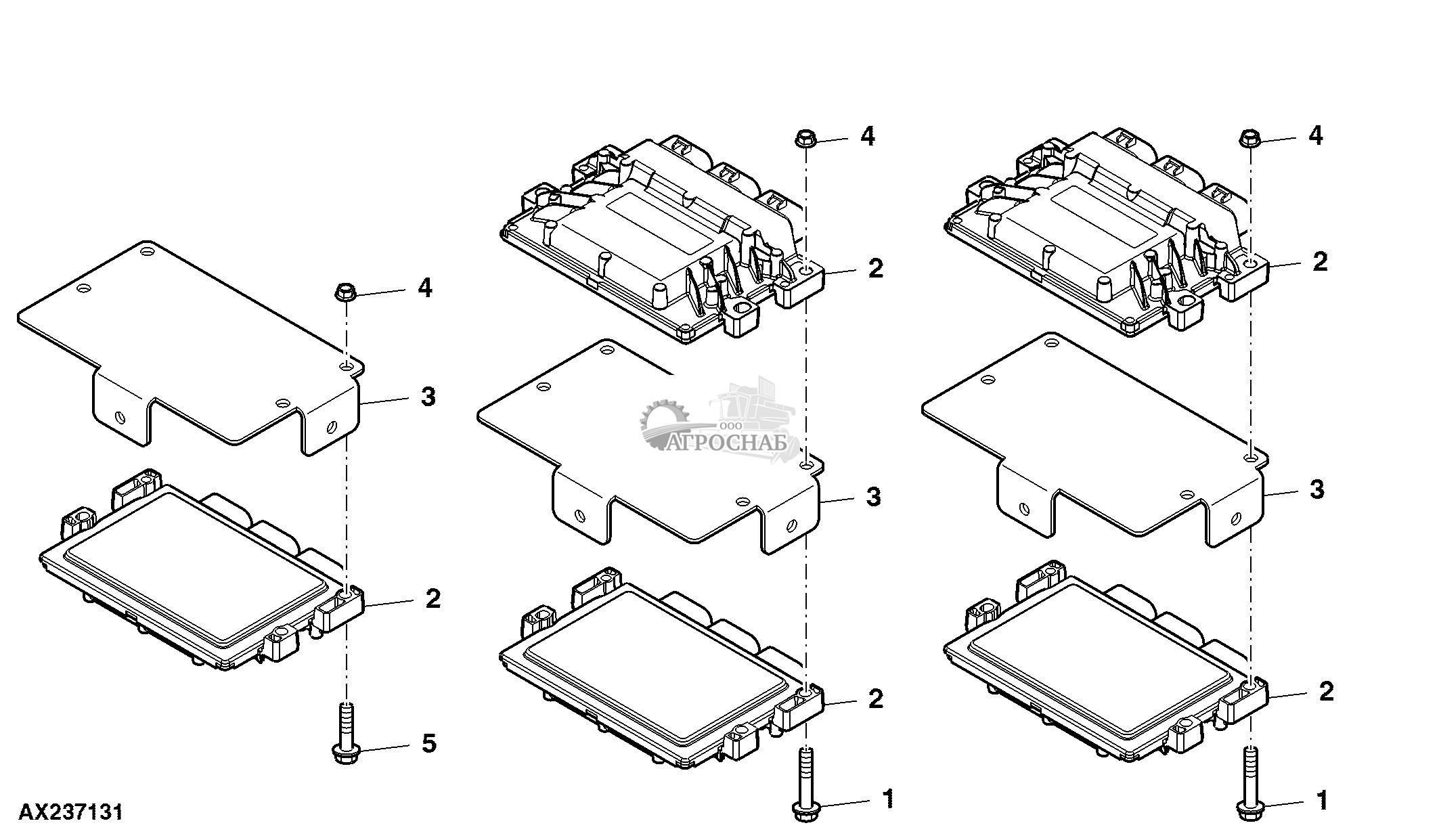

Узел датчика SeedStar™ XP с монтажным кронштейном
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A88935 | Кронштейн | 1 | |||
| 2 | AA71532 | Пульт управления | 1 | SENSOR NODE | ||
| 3 | 19M7796 | Винт | 2 | M6 X 30 | ||
| 4 | 14M7303 | Фланцевая гайка | 2 | M6 | ||
| 5 | 19M7866 | Винт | 1 | M8 X 20 FOR PRO-SERIES ROW UNIT | ||
| 03M7185 | Болт | 1 | M8 X 25 FOR MAX-MERGE ROW UNIT | |||
| 6 | 14M7298 | Фланцевая гайка | 1 | M8 |

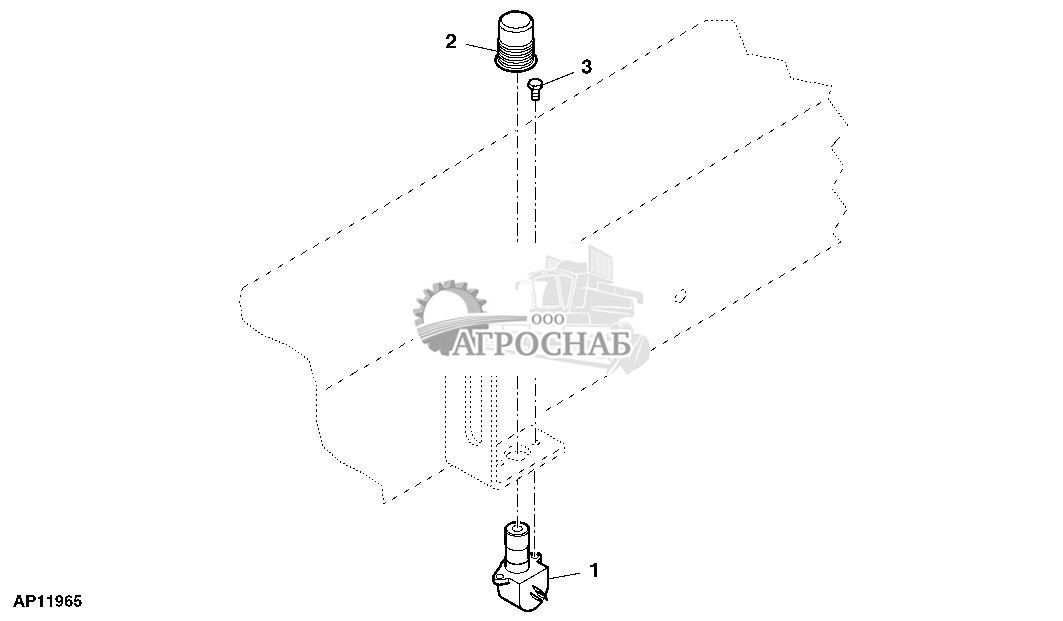

Выключатель маркера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA32432 | Переключатель | 1 | |||
| 2 | A43797 | Кожух | 1 | |||
| 3 | 19H1227 | Винт с головкой | 2 | 1/4" X 1/2" |

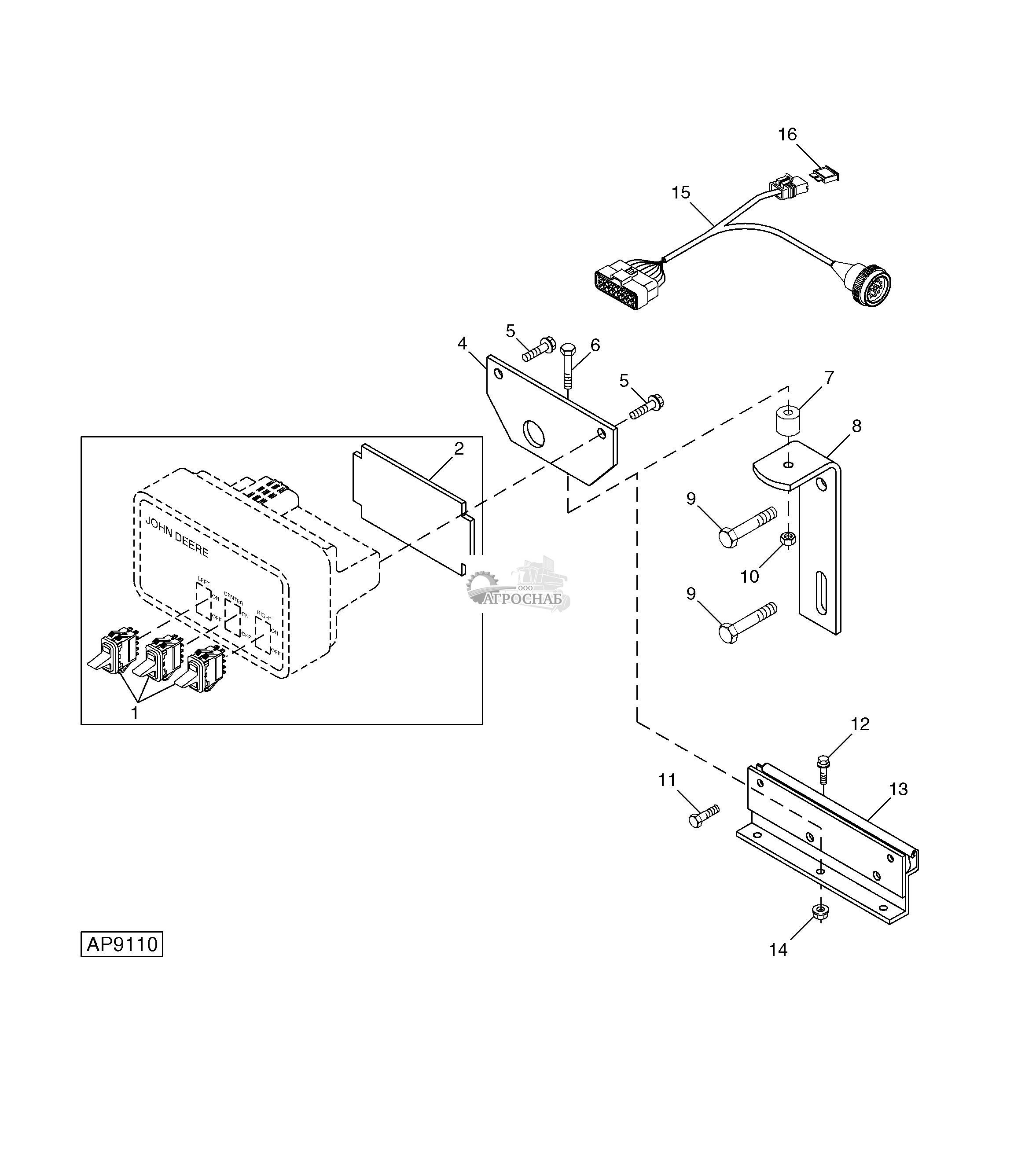

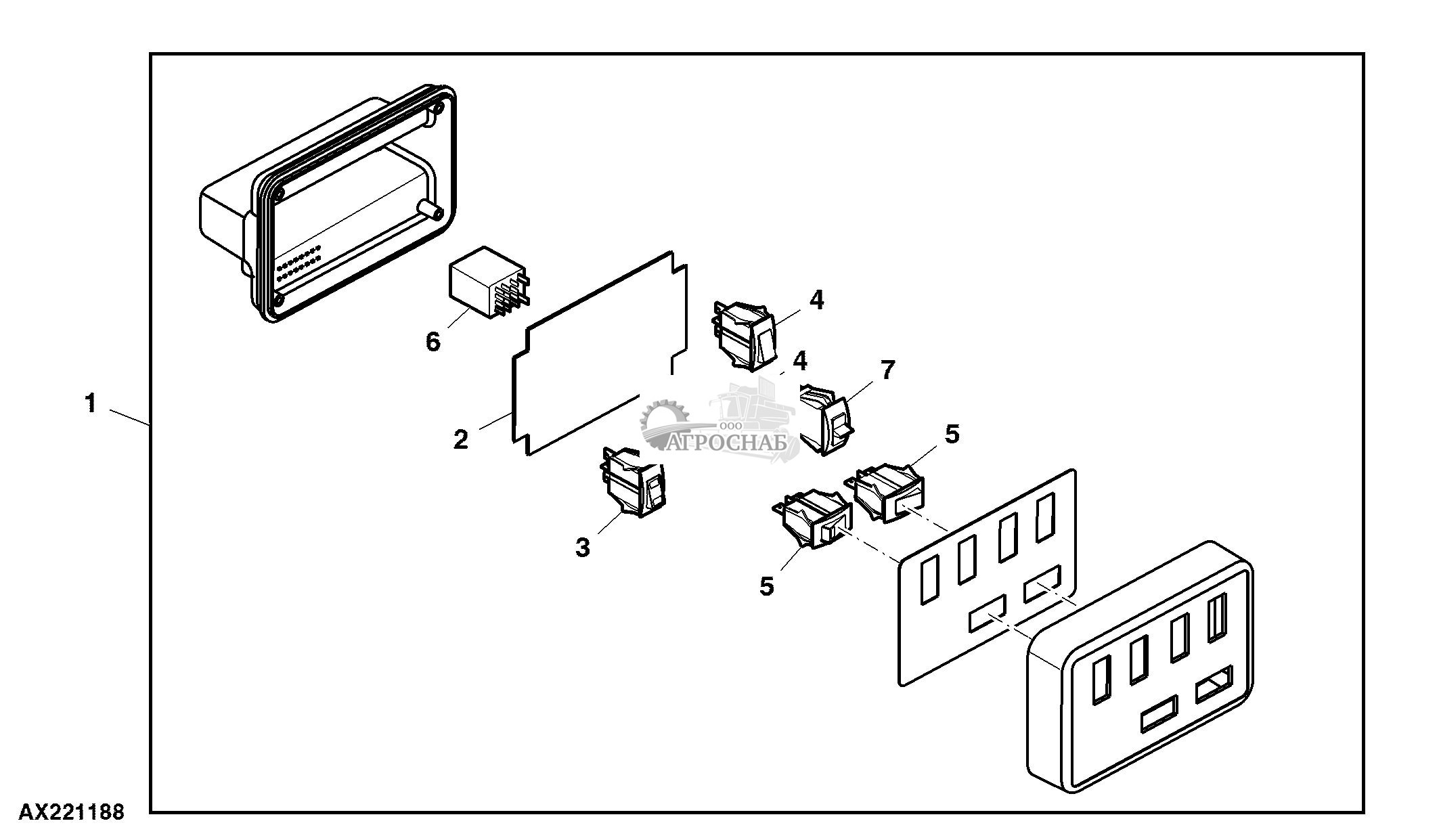

Блок управления рамой и монтажные кронштейны — SeedStar™ и система отключения трети ширины с регу
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA61849 | Тумблер/кулисный переключ. | 3 | |||
| 2 | AA58660 | Печатная плата | 1 | |||
| 3 | AA61810 | Пульт управления | 1 | |||
| 4 | R122224 | Кронштейн | 1 | |||
| 5 | 37M7089 | Винт | 3 | M6 X 12 | ||
| 6 | 19M7301 | Винт с головкой | 1 | M8 X 40 | ||
| 19M7298 | Винт с головкой | 1 | M8 X 35 | |||
| 7 | M78494 | Распорная втулка | 1 | |||
| 8 | A53254 | Кронштейн | 1 | |||
| 9 | 19M7166 | Винт с головкой | 2 | M10 X 20 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7298 | Фланцевая гайка | 1 | M8 | ||
| 11 | R54057 | Винт | 2 | |||
| 12 | 37M7089 | Винт | 3 | M6 X 12 | ||
| 13 | RE39122 | Фитинг переходника | 1 | SGB Mounting | ||
| 14 | 14M7303 | Фланцевая гайка | 1 | M6 | ||
| 15 | AA56670 | Жгут проводов | 1 | |||
| 16 | ...... | Плавкий предохранитель | 1 |

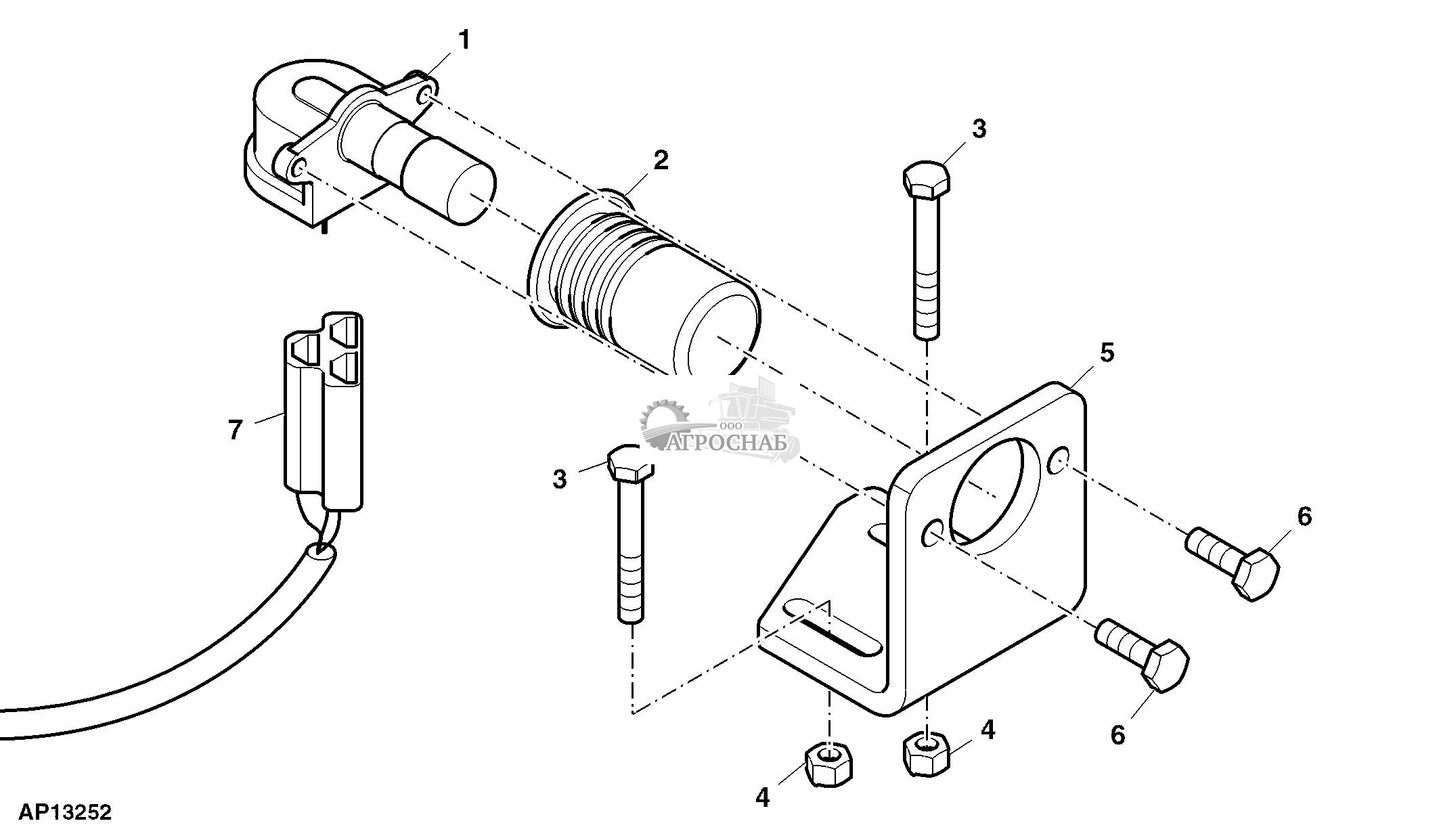

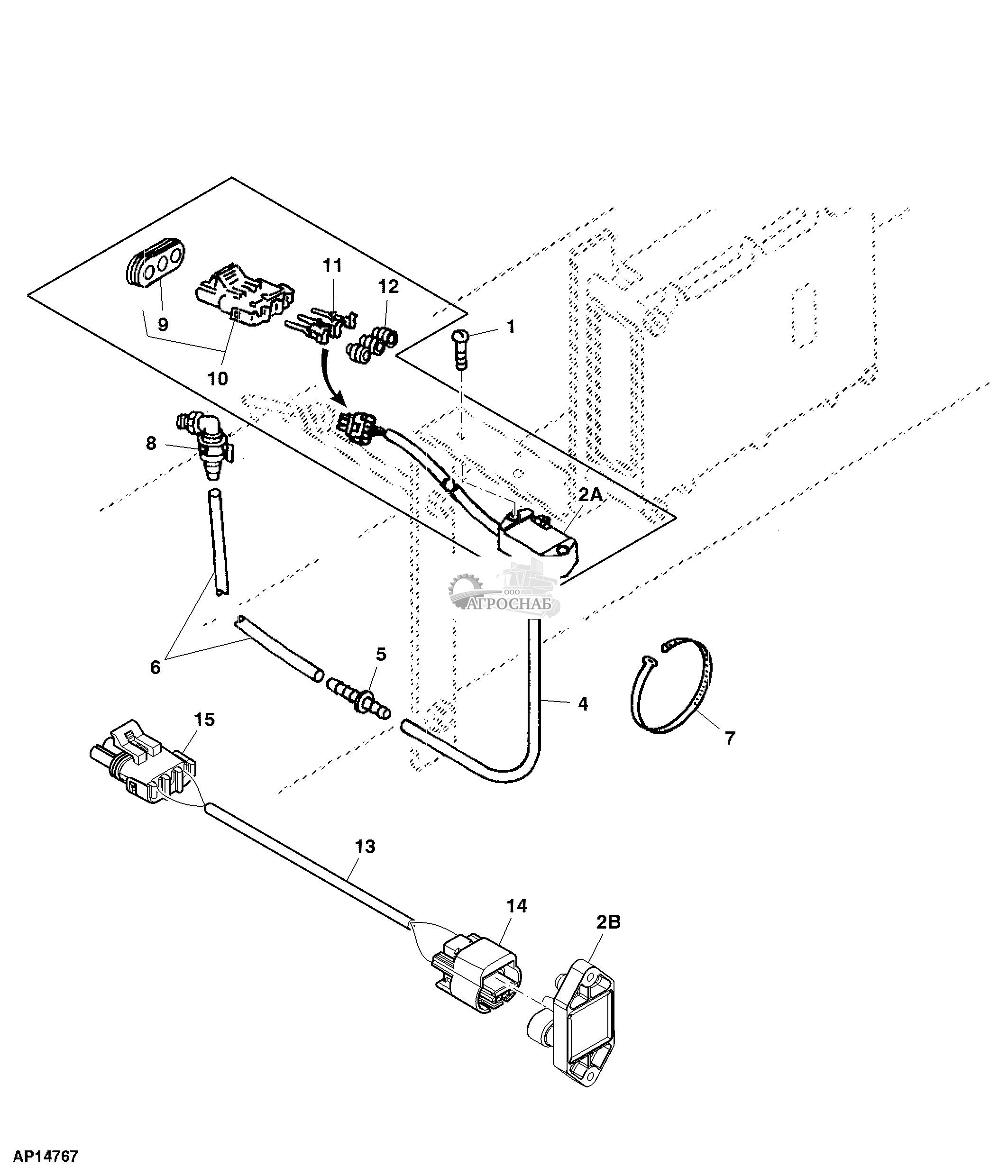

Узел датчика вакуумного дозатора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 21H1185 | Винт | 2 | 0.138" X 1-1/4" | |||
| 24M7088 | Шайба | 2 | 6.600 X 12 X 1.600 mm | ||||
| 2A | AA39546 | Датчик | 1 | - | 745100 | ||
| 2B | AA77575 | Датчик | 1 | 745101 | - | ||
| 3 | 14H1026 | Гайка | 2 | 0.138" | |||
| 57M9447 | Блок. устр. эл. разъема | 1 | |||||
| 4 | A81338 | Труба | 2 | ||||
| 5 | A54274 | Фитинг шланга | 1 | ||||
| 6 | ...... | Шланг | 1 | (CUT FROM TY22420) | |||
| 7 | H77698 | Обвязной хомут | 4 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 8 | AA37862 | Фитинг шланга | 1 | ||||
| 9 | R78049 | Сальник | 1 | ||||
| 10 | RE12364 | Узел электрич. разъема | 1 | ||||
| 11 | R78057 | Клемма электр. разъема | 1 | 18 OR 20 GA. WIRE | |||
| 12 | R78059 | Узел электрич. разъема | 1 | 18 OR 20 GA. WIRE, (GREEN) | |||
| 13 | AA77577 | Жгут проводов монитора | 1 | 745101 | - | ||
| 14 | 57M9581 | Корпус электр. разъема | 1 | ||||
| 15 | RE12364 | Узел электрич. разъема | 1 |

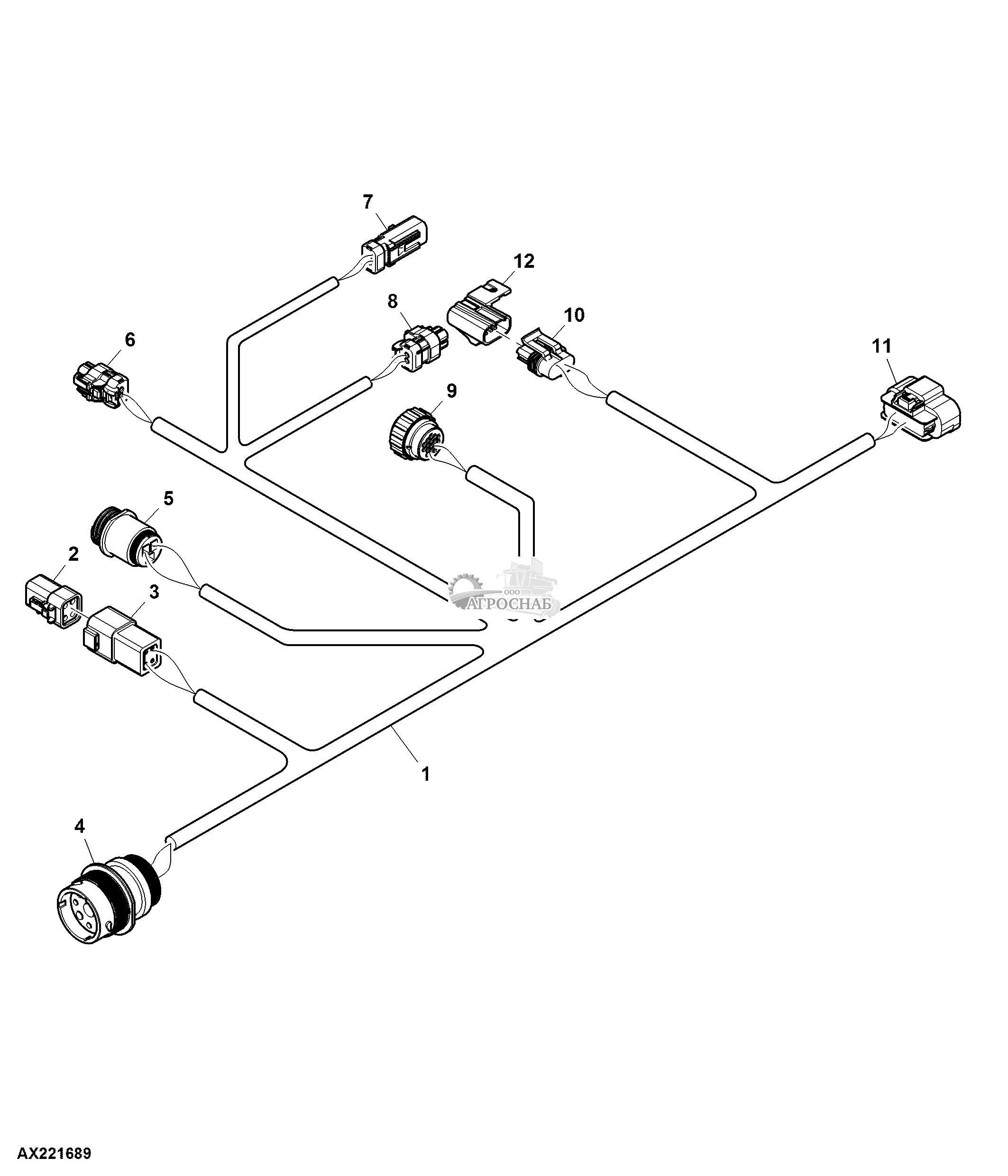

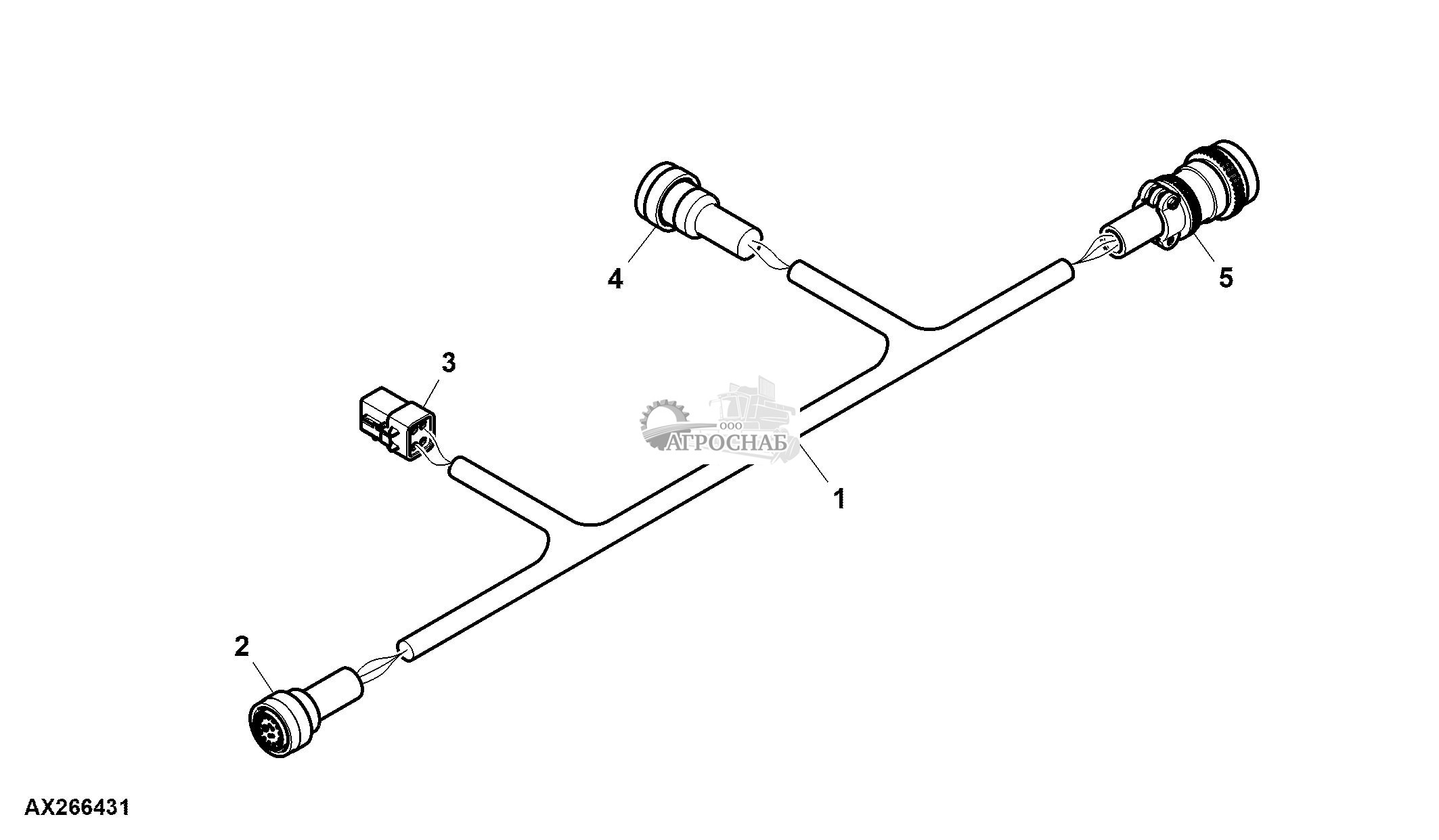

Вывод жгута проводов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | PF81137 | Жгут проводов | 1 | |||
| 2 | ...... | Муфта | 1 | Valve Power | ||
| 3 | ...... | Муфта | 1 | CAN/ECU Power | ||
| 4 | ...... | Муфта | 1 | Terminator | ||
| 5 | A78364 | Обвязной хомут | AR |

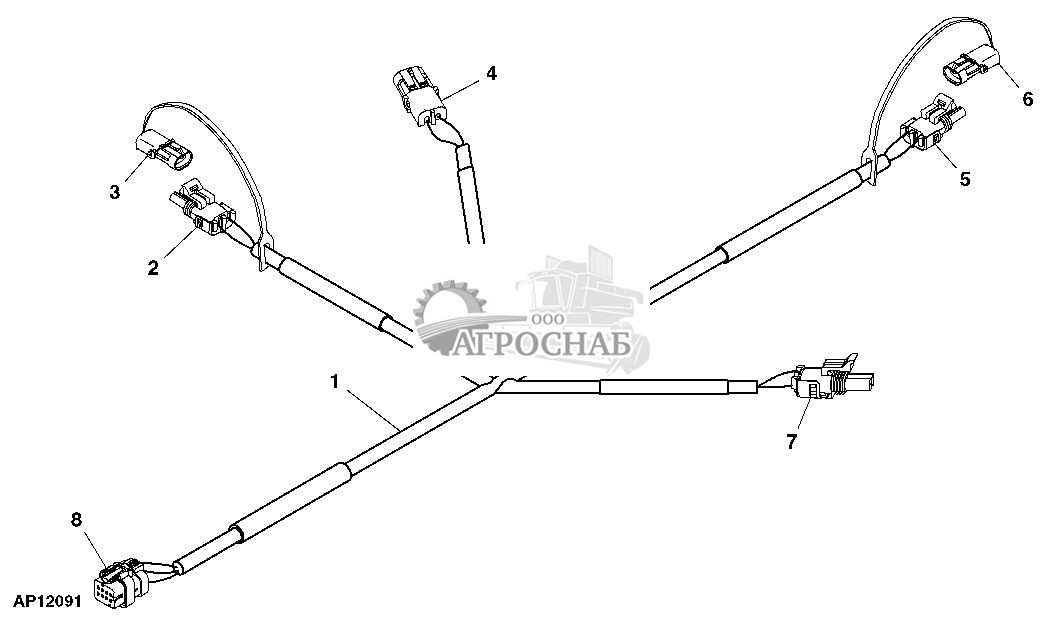

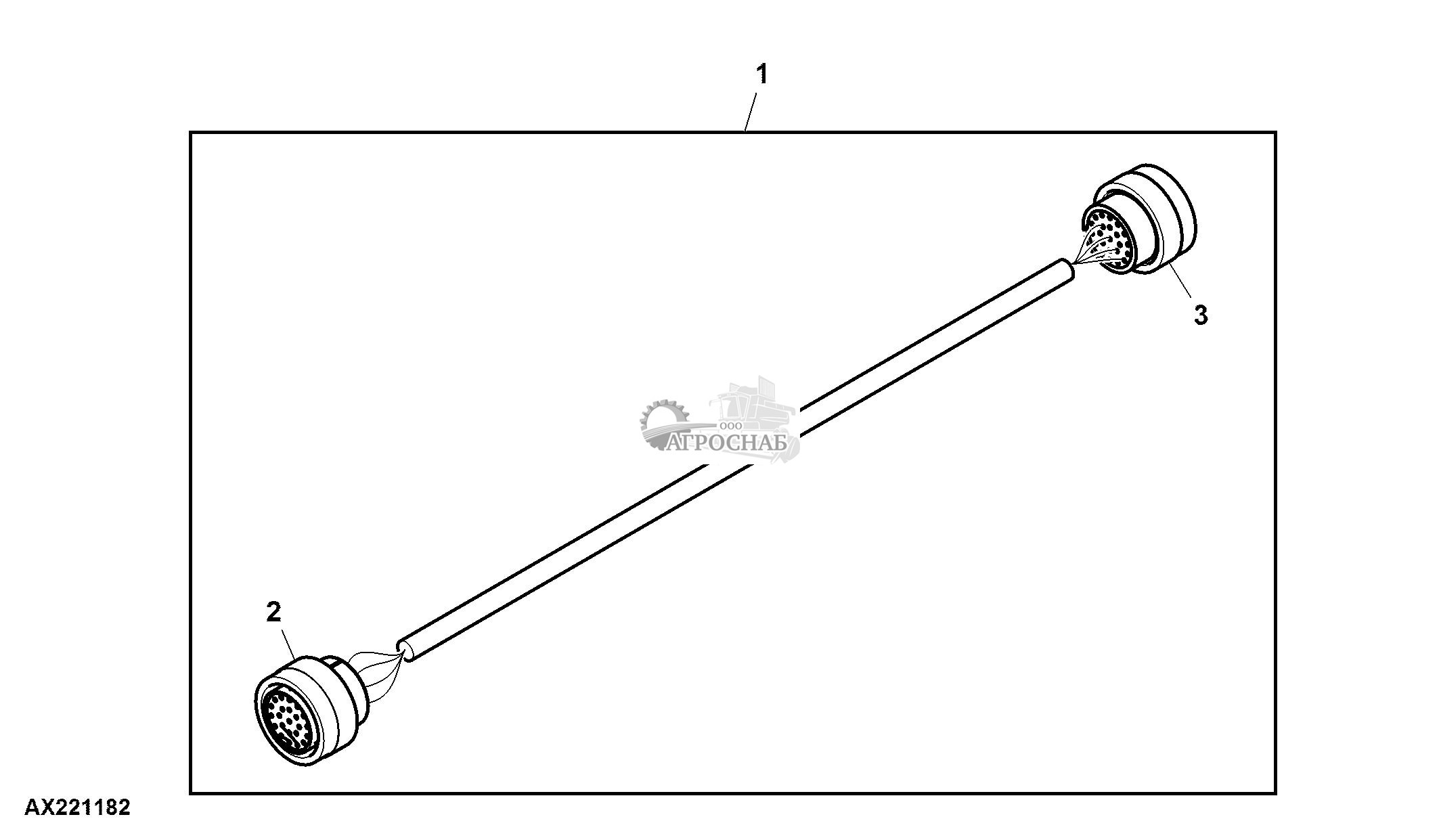

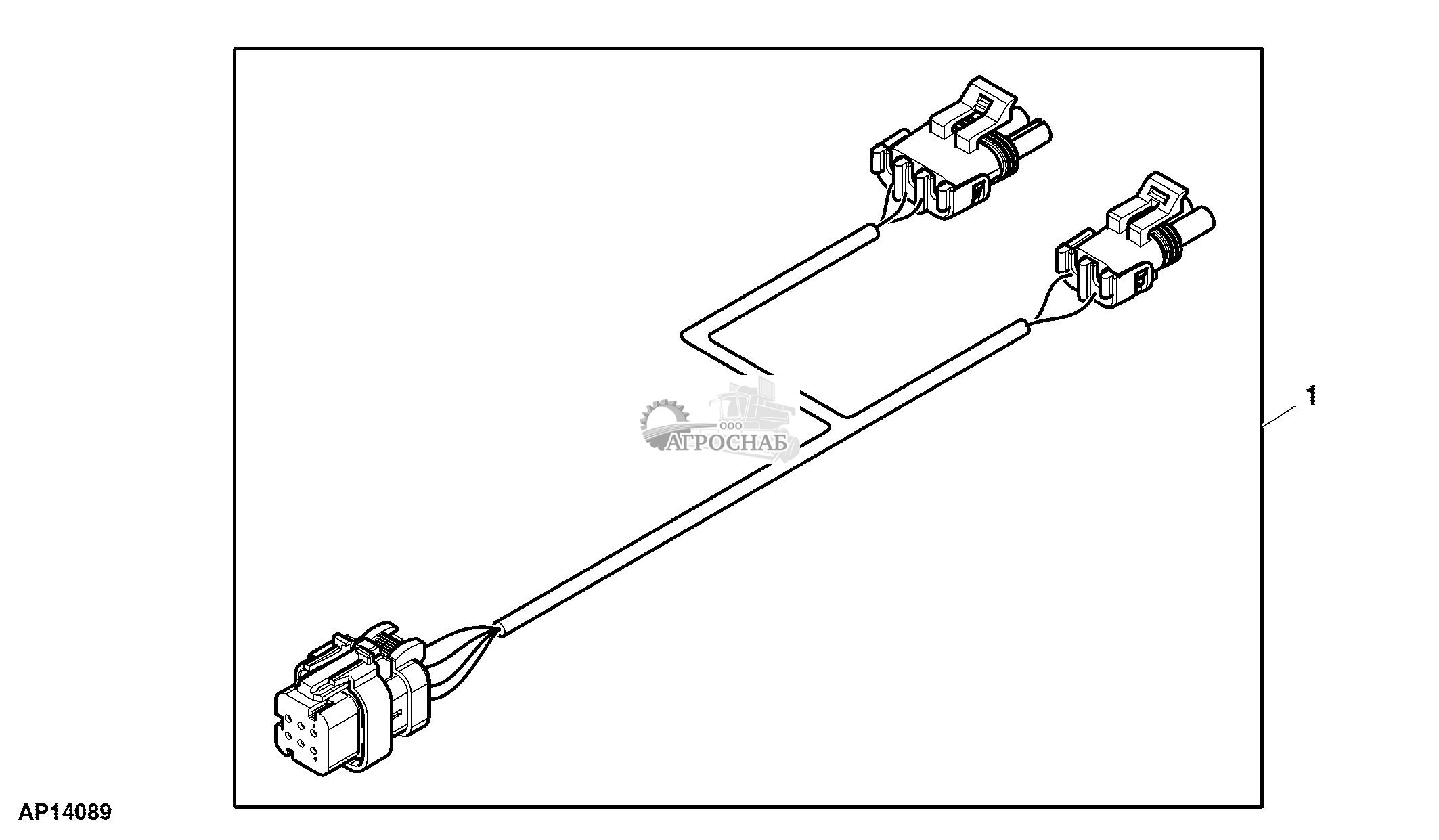

Жгут проводов, отвод для освещения (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79862 | Жгут проводов | 1 |

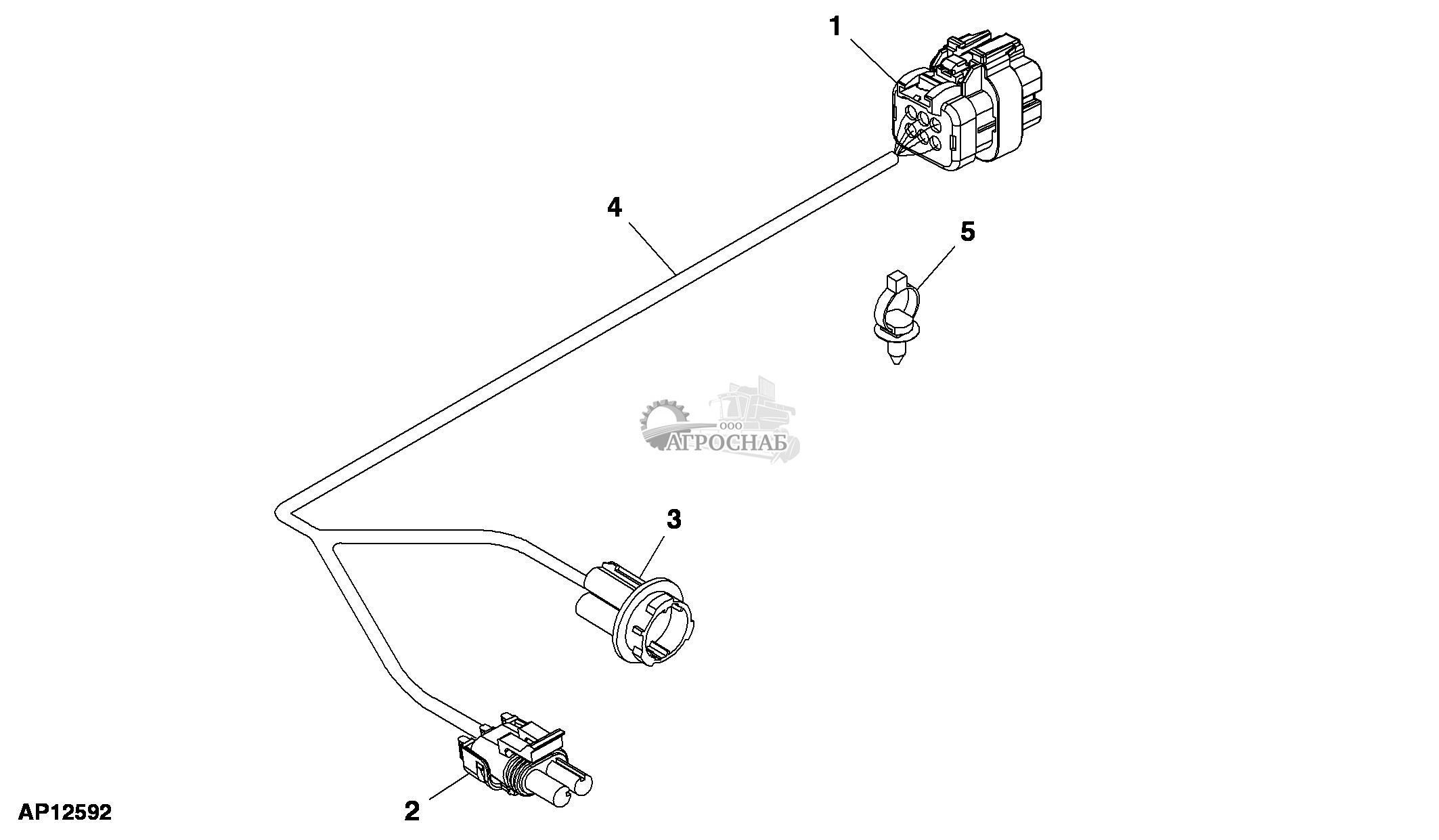

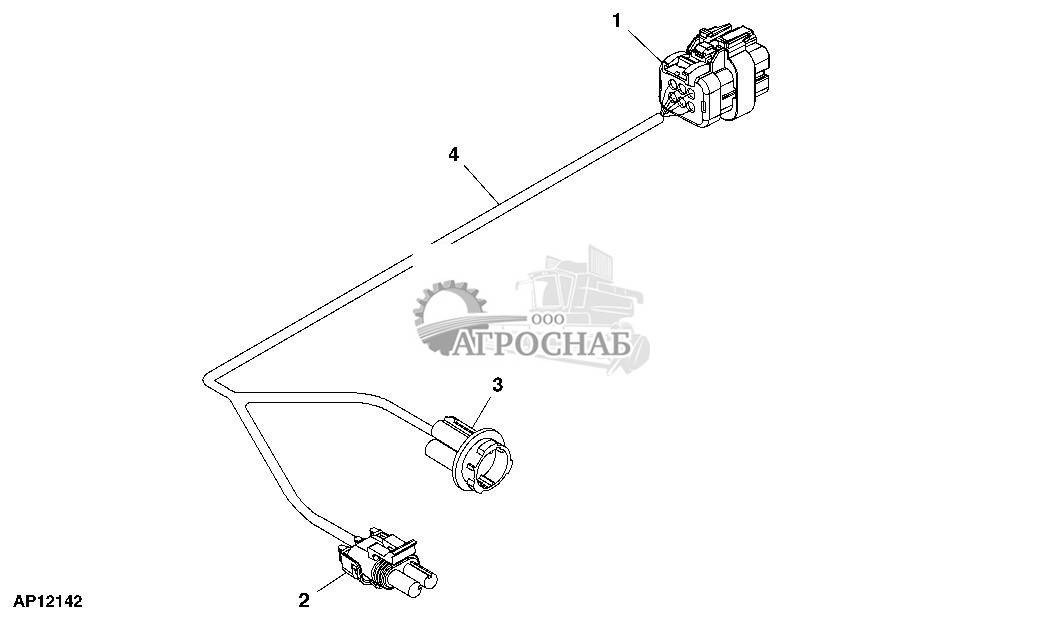

Жгут проводов заднего освещения прицепного агрегата (Северная Америка)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M9786 | Корпус электр. разъема | 1 | Drawn Harness | ||
| 2 | RE12363 | Клемма электр. разъема | 1 | Red Light | ||
| 3 | R114917 | Гнездо электрич. лампы | 1 | Amber Light | ||
| 4 | AA77626 | Жгут проводов | 1 | SUB FOR AA74041 | ||
| AA74131 | Жгут проводов | 1 |

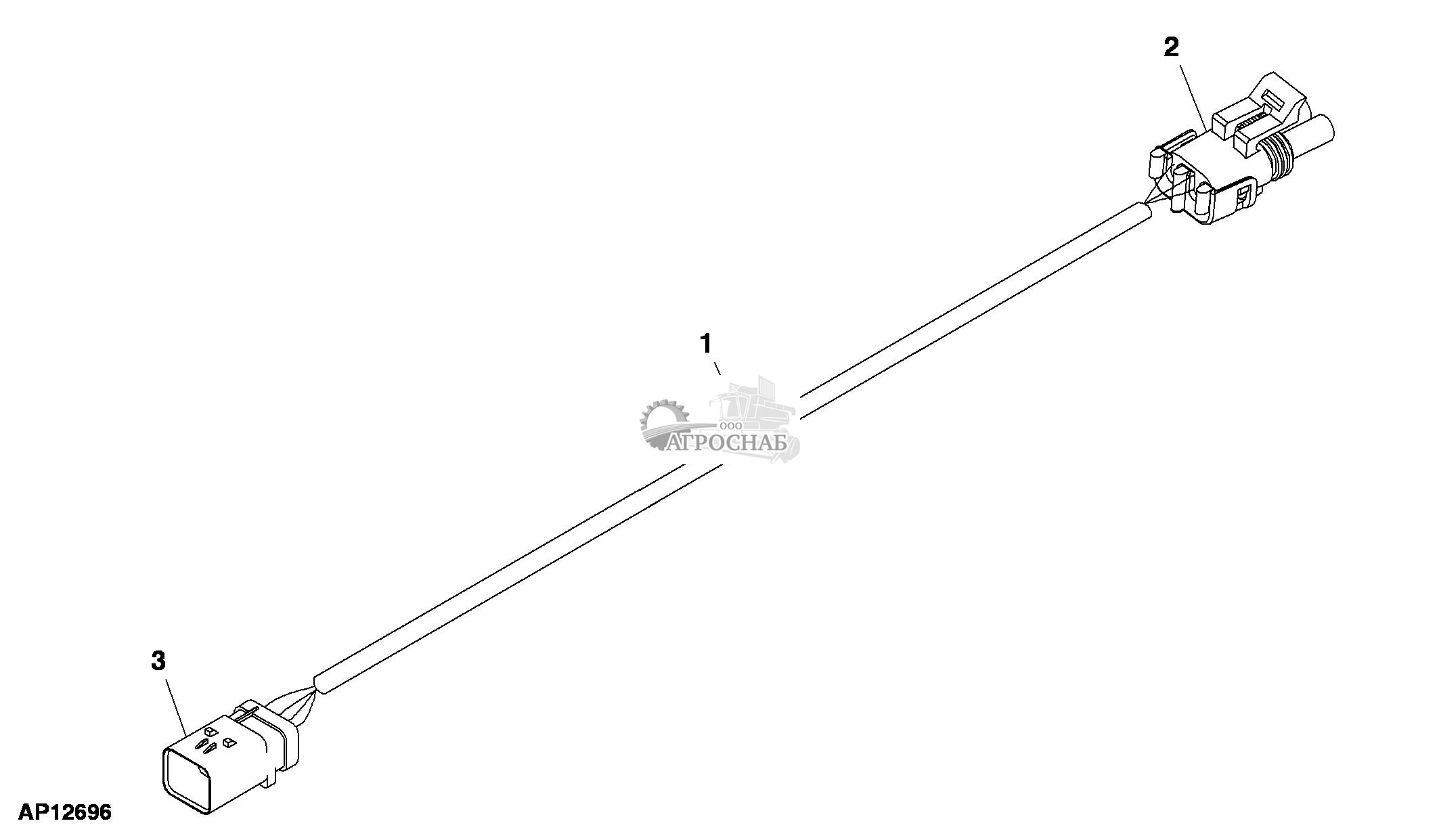

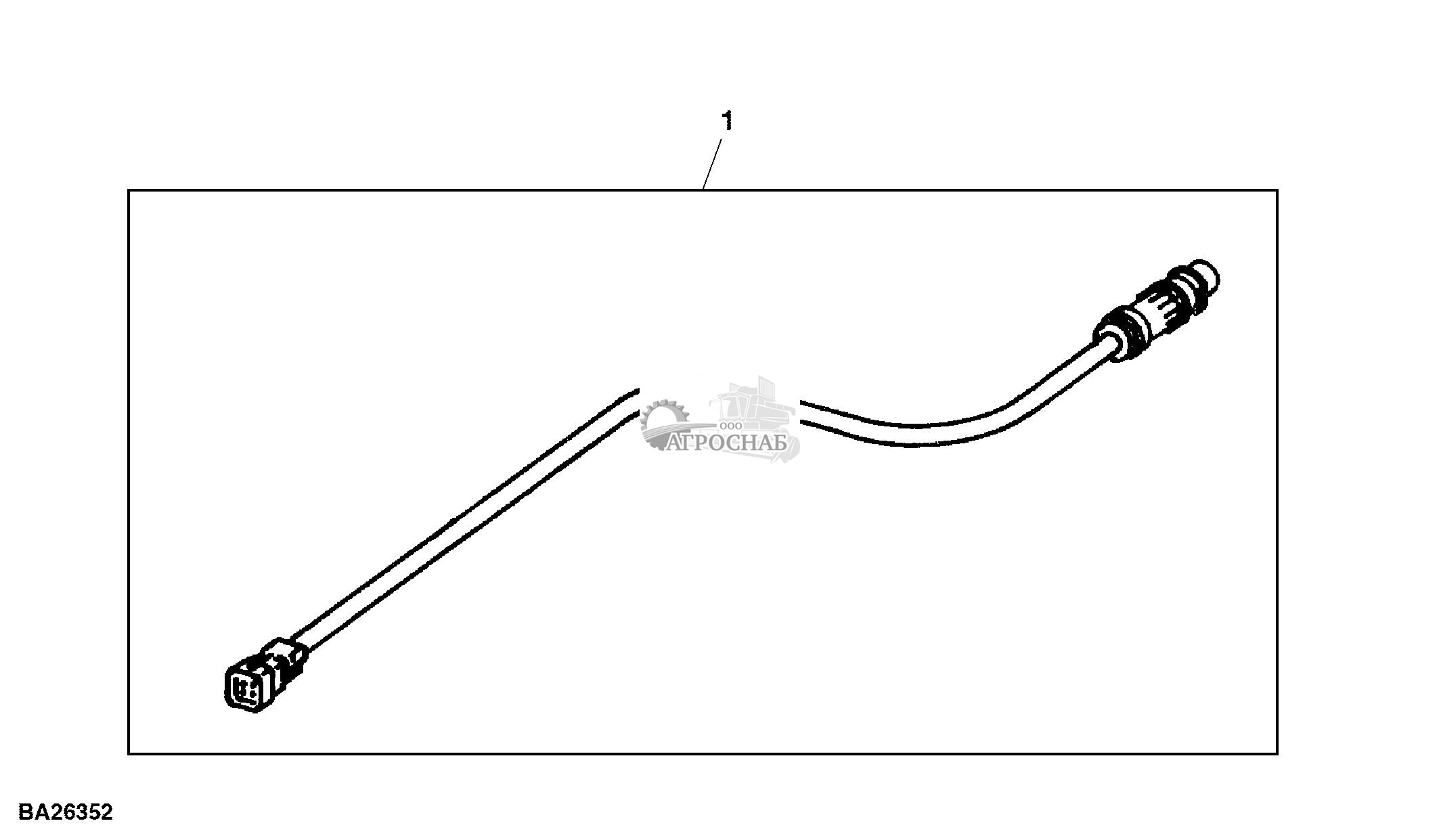

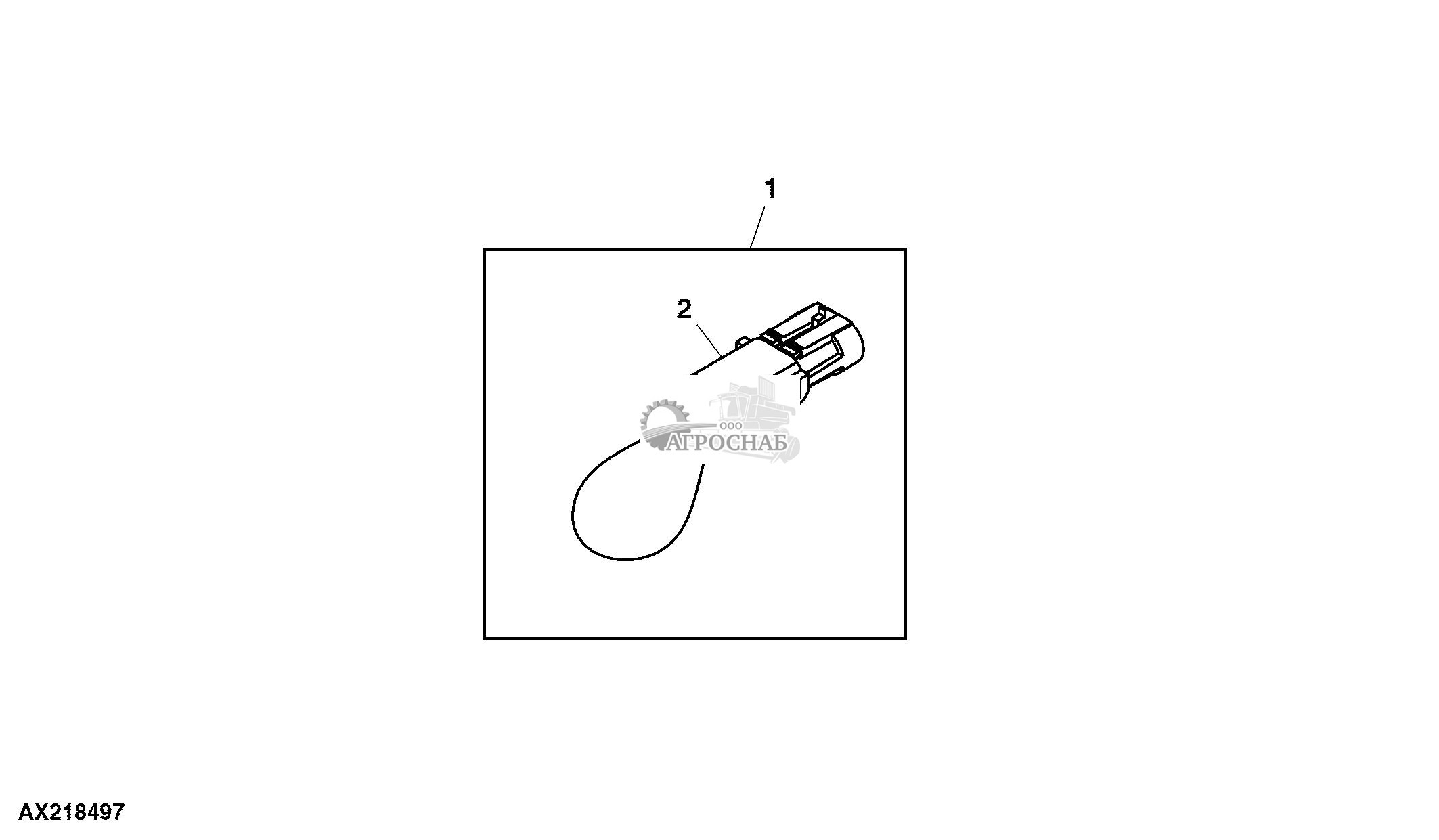

Жгут проводов гидравлической системы вспомогательного оборудования
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA73737 | Жгут проводов | 1 | |||
| 2 | R78053 | Узел электрич. разъема | 1 | Jumper Wire Connector |

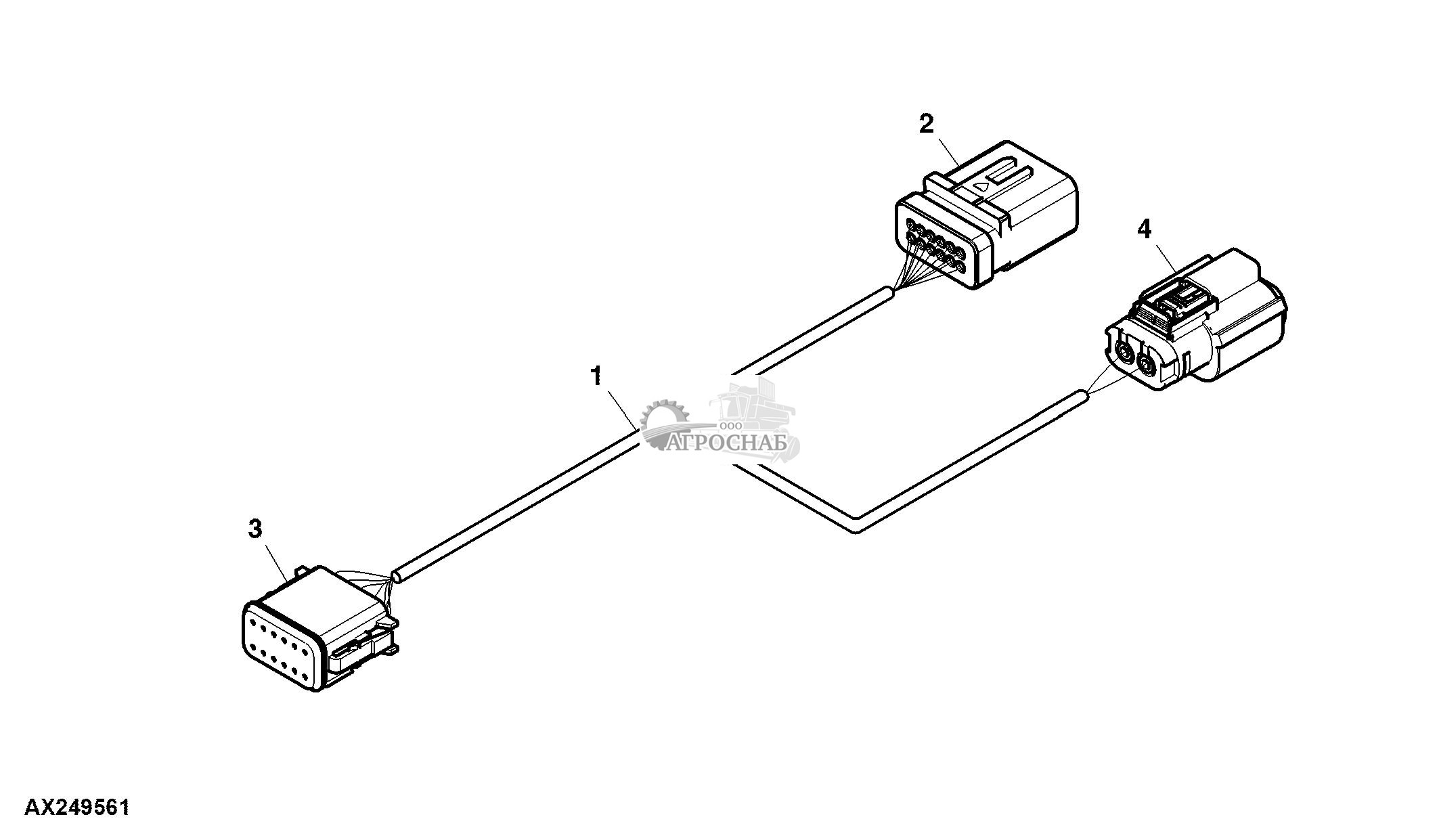

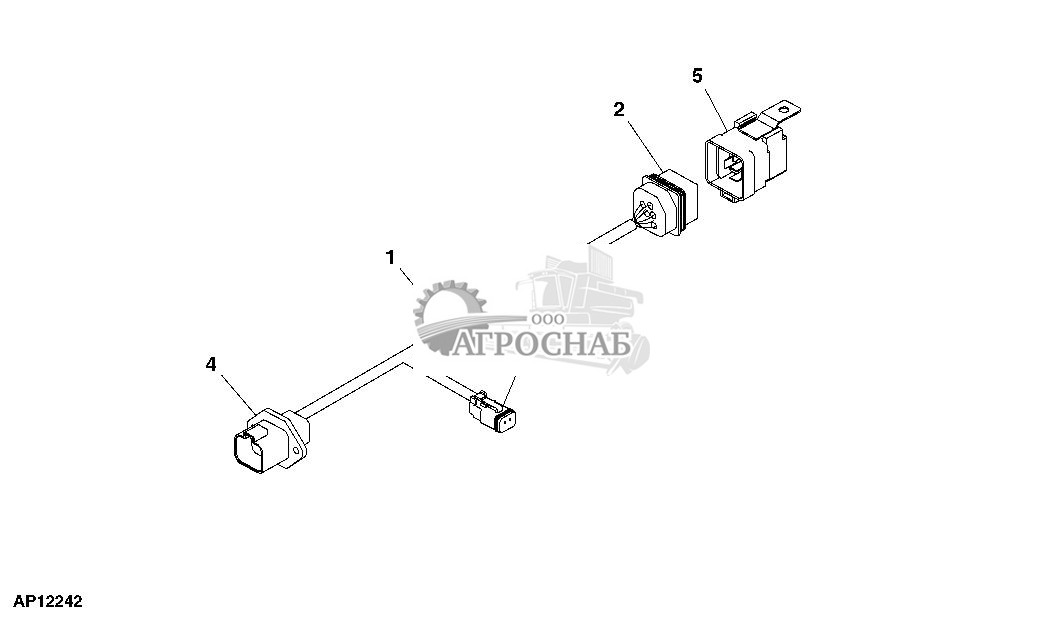

Жгут проводов, компрессор в сборе
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA73783 | Жгут проводов | 1 | |||
| 2 | 57M7555 | Корпус электр. разъема | 1 | Agitator Relay | ||
| 3 | AZ55808 | Узел электрич. разъема | 1 | Compressor Motor | ||
| 4 | 57M10672 | Корпус электр. разъема | 1 | Compressor | ||
| 5 | RE52665 | Реле | 1 |

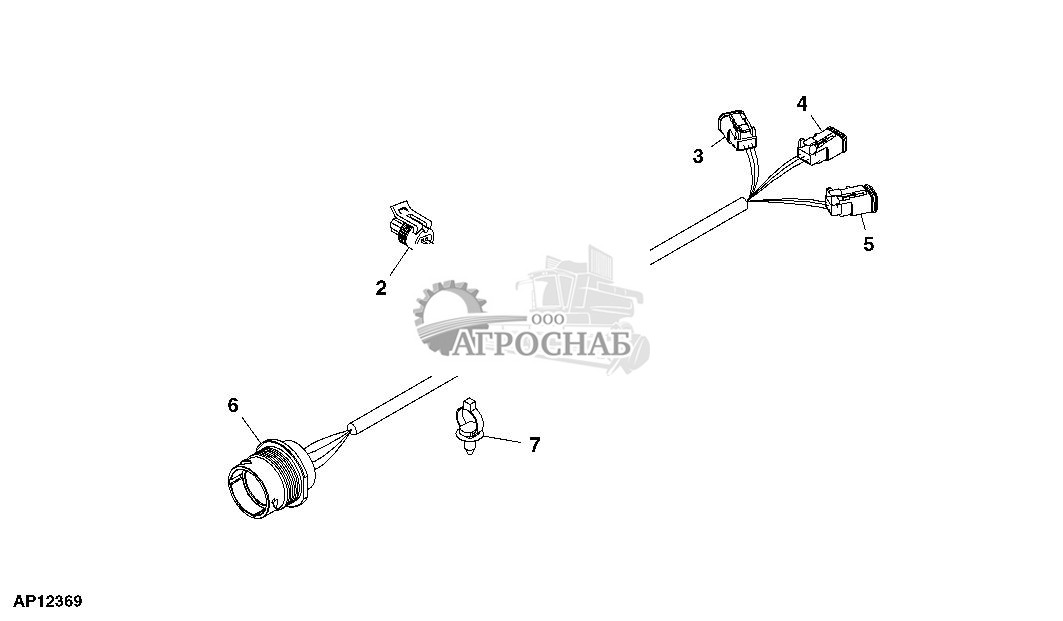

Жгут проводов узла клапана, пневматическая прижимная система
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA73784 | Жгут проводов | 1 | |||
| 2 | 57M10523 | Корпус электр. разъема | 1 | Pressure Sensor | ||
| 3 | 57M10523 | Корпус электр. разъема | 1 | Exh Sol | ||
| 4 | 57M10523 | Корпус электр. разъема | 1 | Fill Sol | ||
| 5 | 57M10523 | Корпус электр. разъема | 1 | Pressure Switch | ||
| 6 | 57M8428 | Узел электрич. разъема | 1 | Pressure Switch | ||
| 7 | RE258807 | Обвязной хомут | 1 |

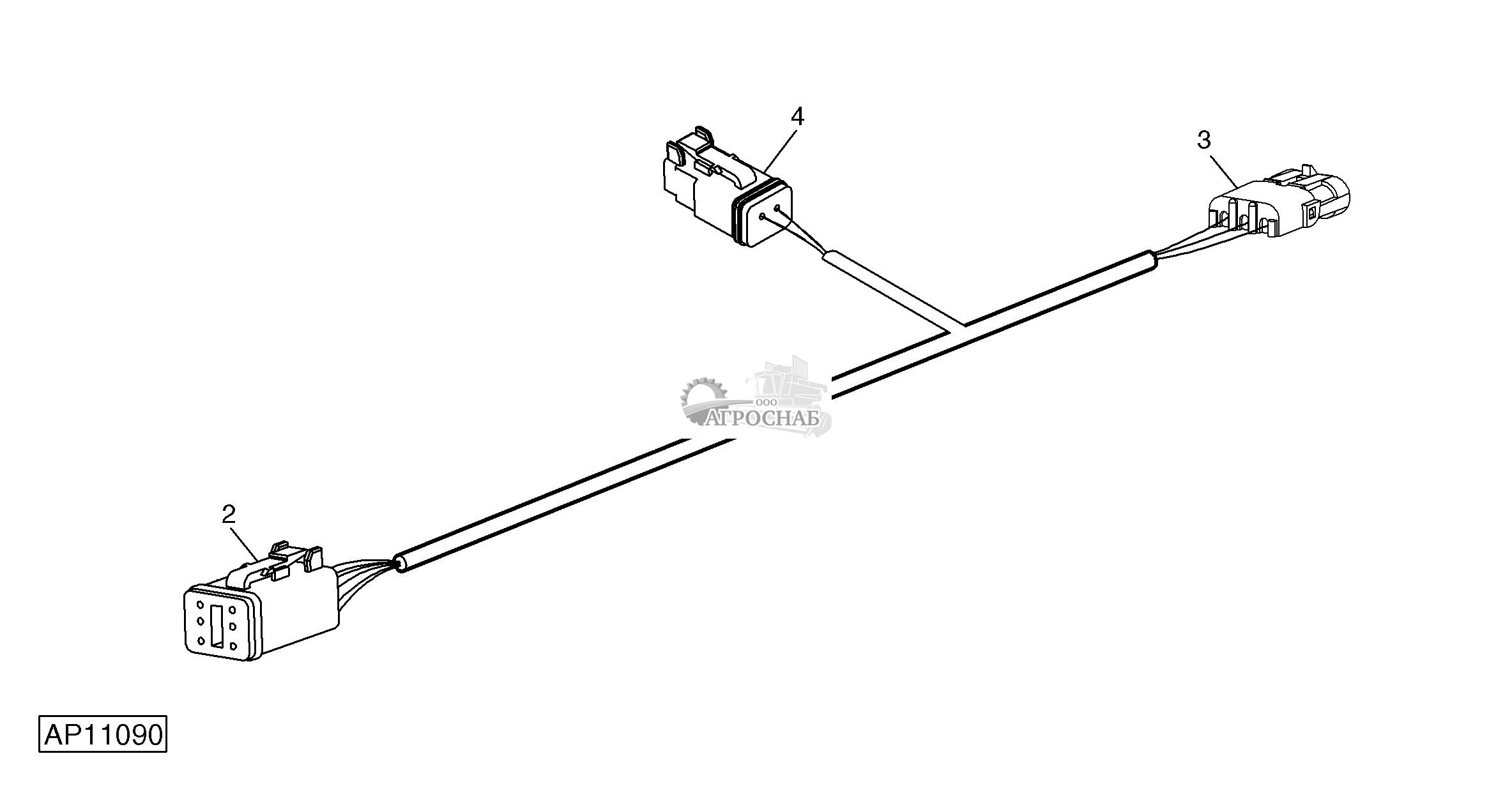

Жгут проводов, адаптер, семя/муфта, короткий
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA70070 | Жгут проводов | 1 | |||
| 2 | 57M9717 | Блок. устр. эл. разъема | 1 | Backbone | ||
| 3 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| 4 | 57M10517 | Корпус электр. разъема | 1 | Clutch |

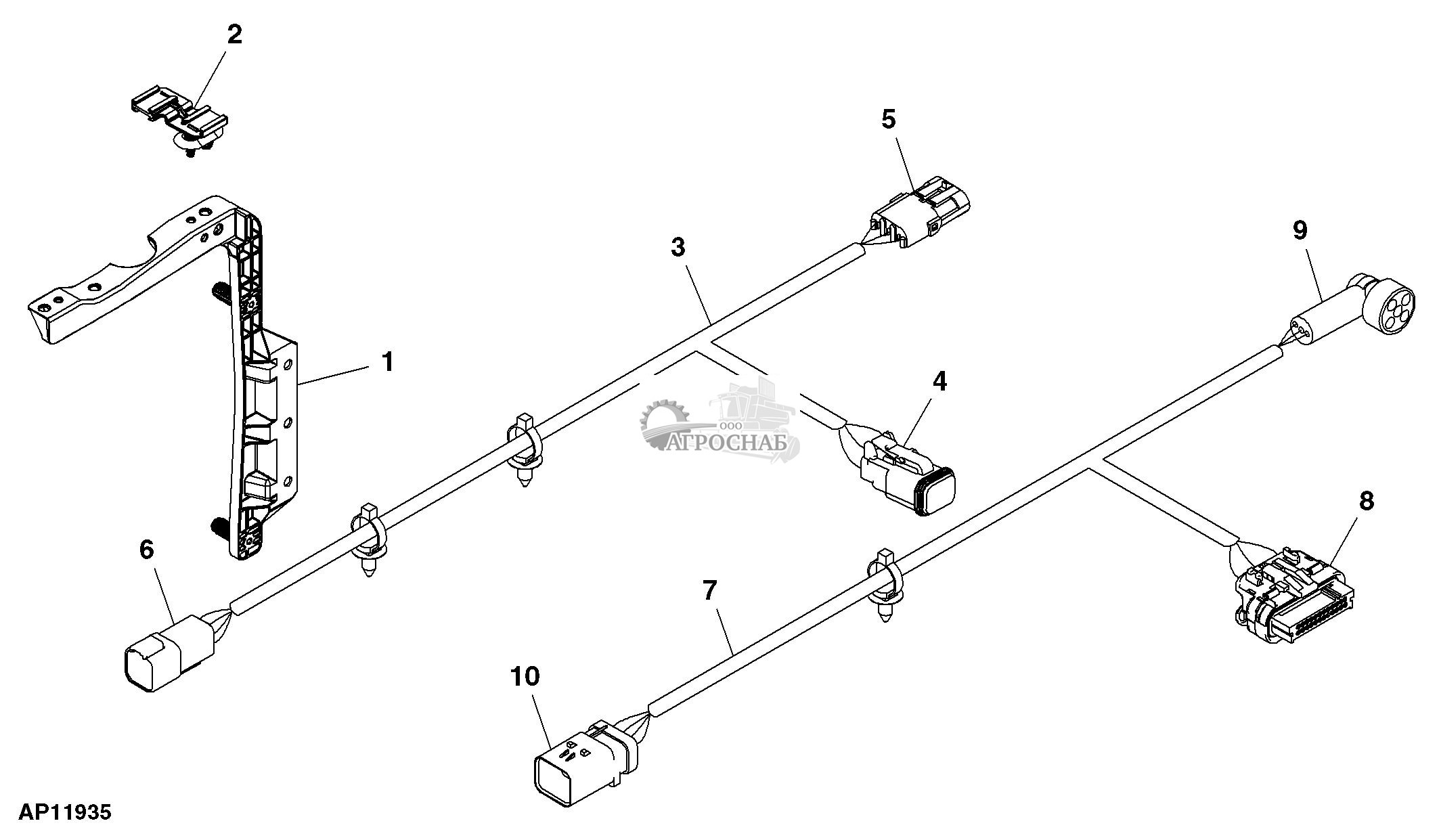

Кронштейн ряда и жгут проводов, с прижимом и RC, короткий
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A89105 | Щиток | 1 | |||
| 2 | A90122 | Зажимная скоба | 1 | |||
| 3 | AA70070 | Жгут проводов | 1 | |||
| 4 | ...... | Узел электрич. разъема | 1 | |||
| 5 | R78054 | Узел электрич. разъема | 1 | |||
| 6 | ...... | Узел электрич. разъема | 1 | |||
| 7 | AA74043 | Жгут проводов | 1 | |||
| 8 | 57M8338 | Корпус электр. разъема | 1 | |||
| 9 | ...... | Узел электрич. разъема | 1 | |||
| 10 | 57M9717 | Блок. устр. эл. разъема | 1 |

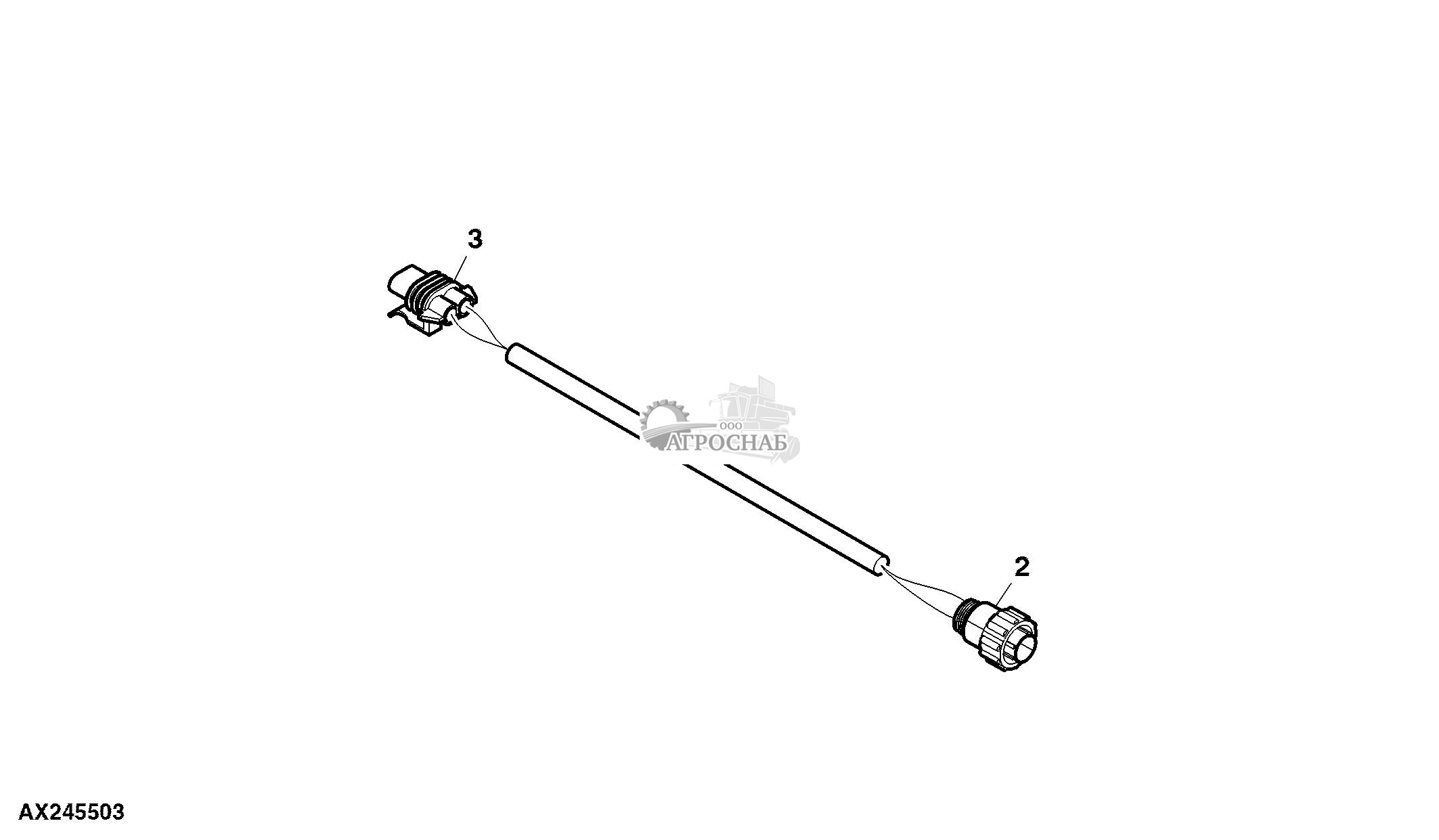

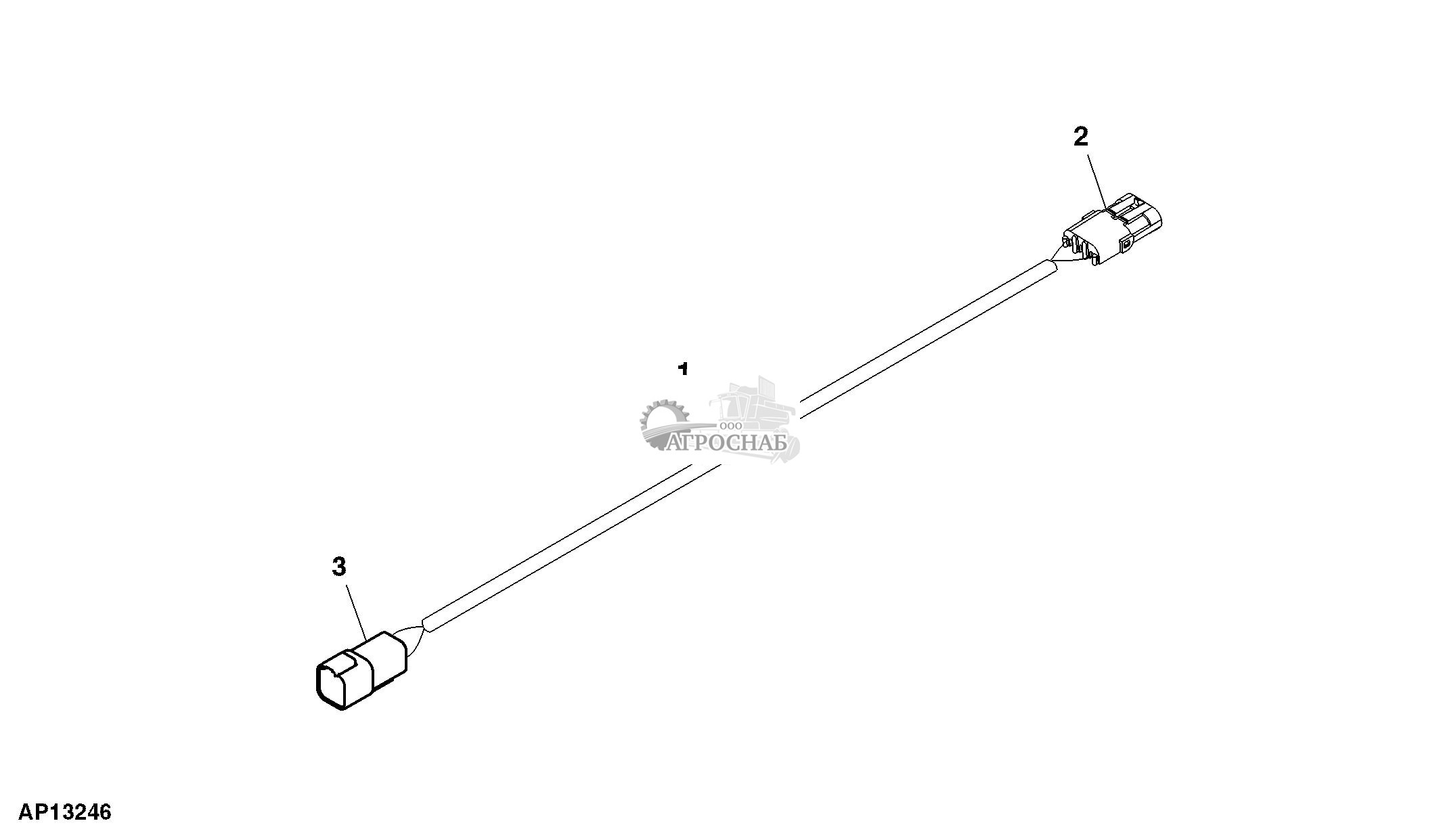

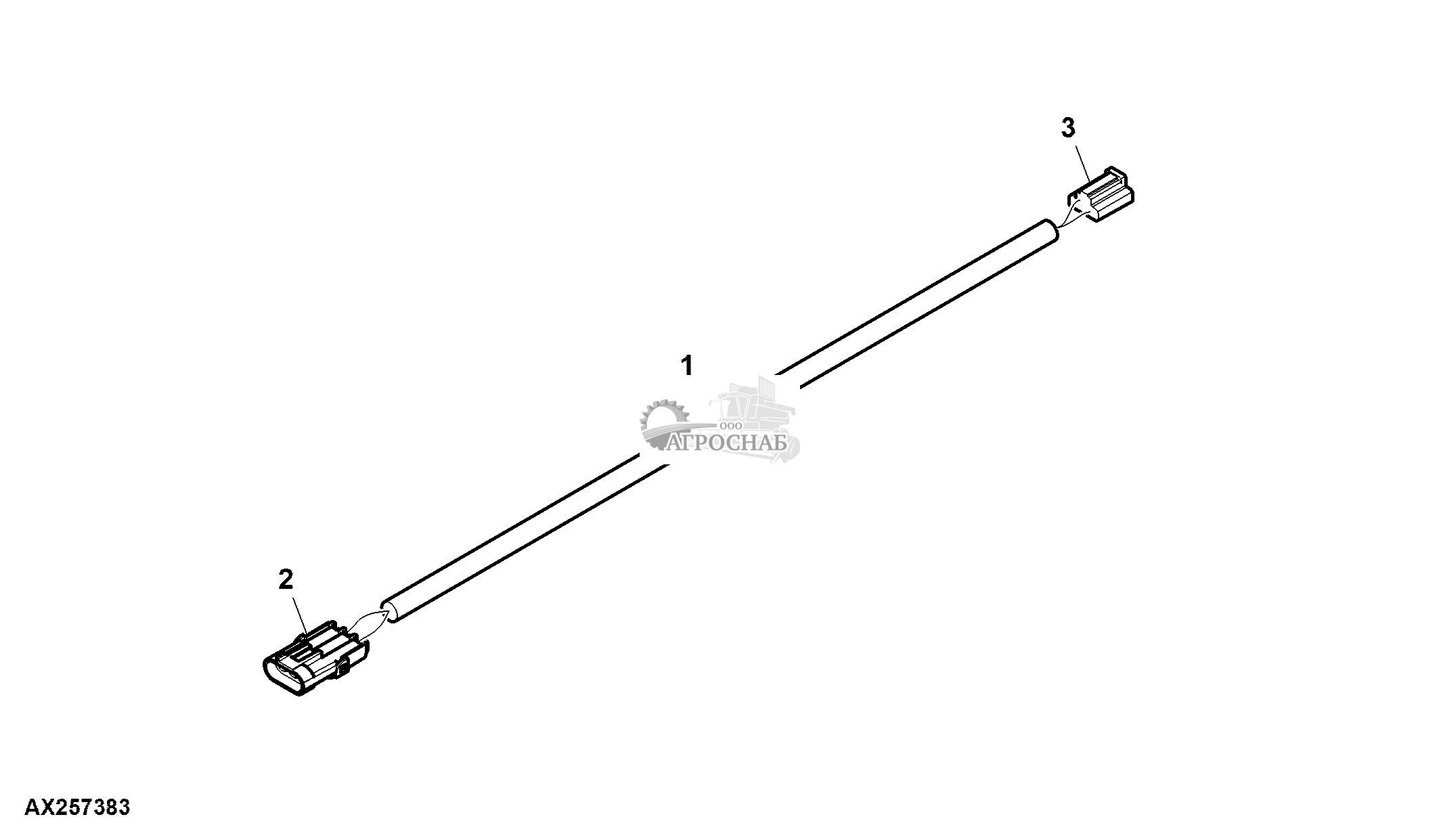

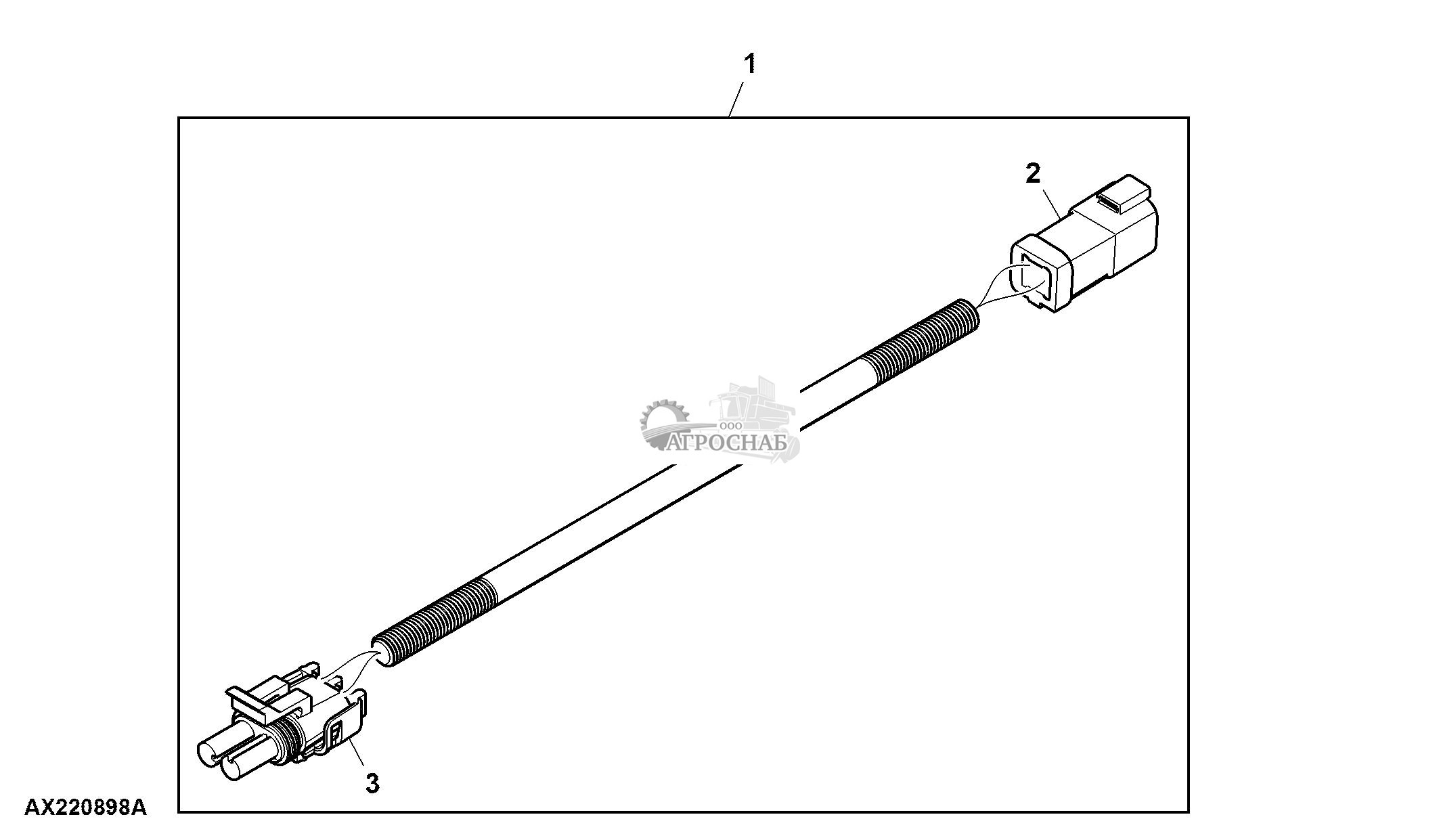

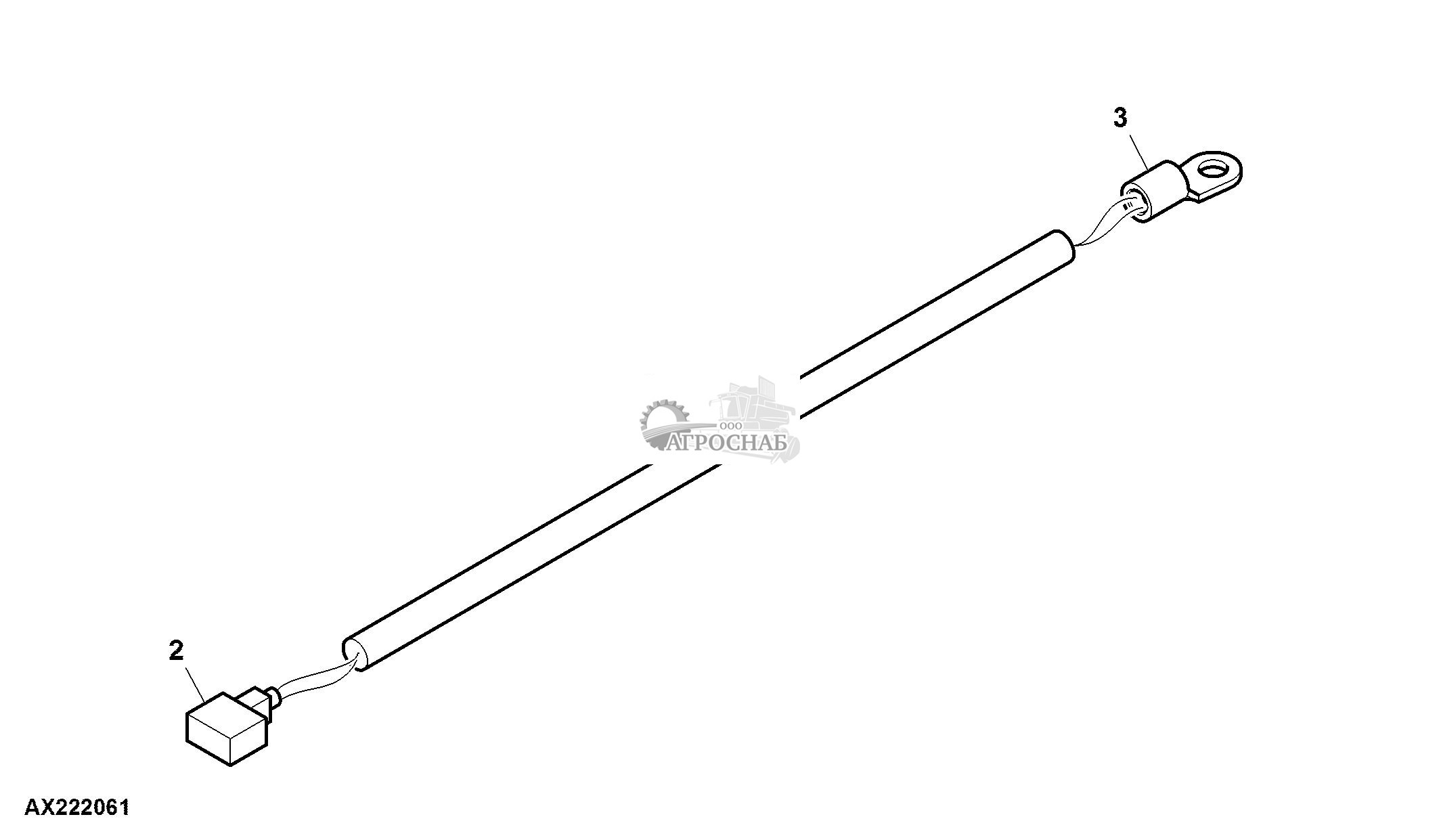

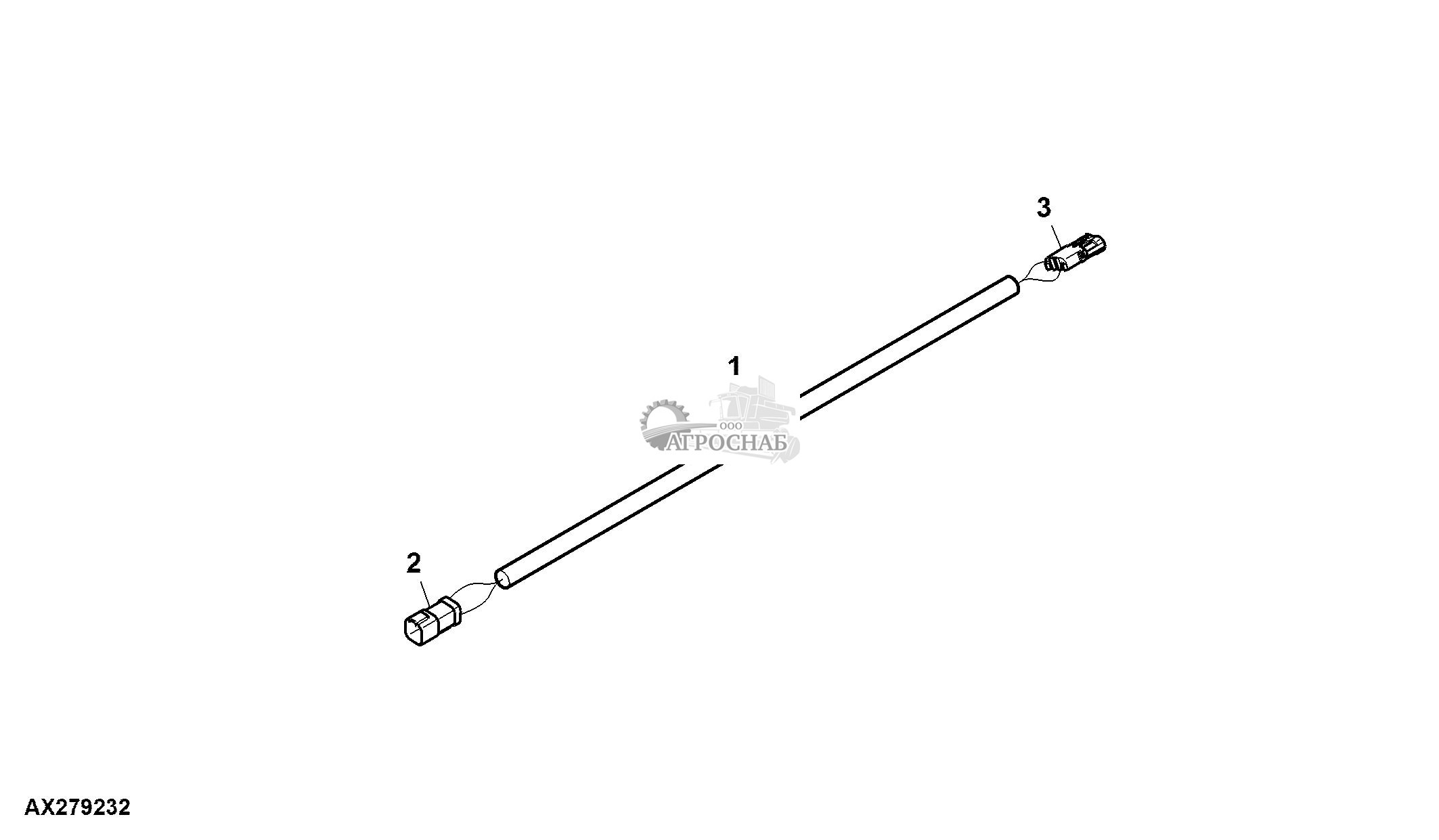

Кронштейн ряда и жгут проводов, с прижимом и RC, короткий
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA72744 | Жгут проводов | 1 | |||
| 2 | RE12363 | Клемма электр. разъема | 1 | Row Switch | ||
| 3 | 57M9789 | Корпус электр. разъема | 1 | Row Switch |

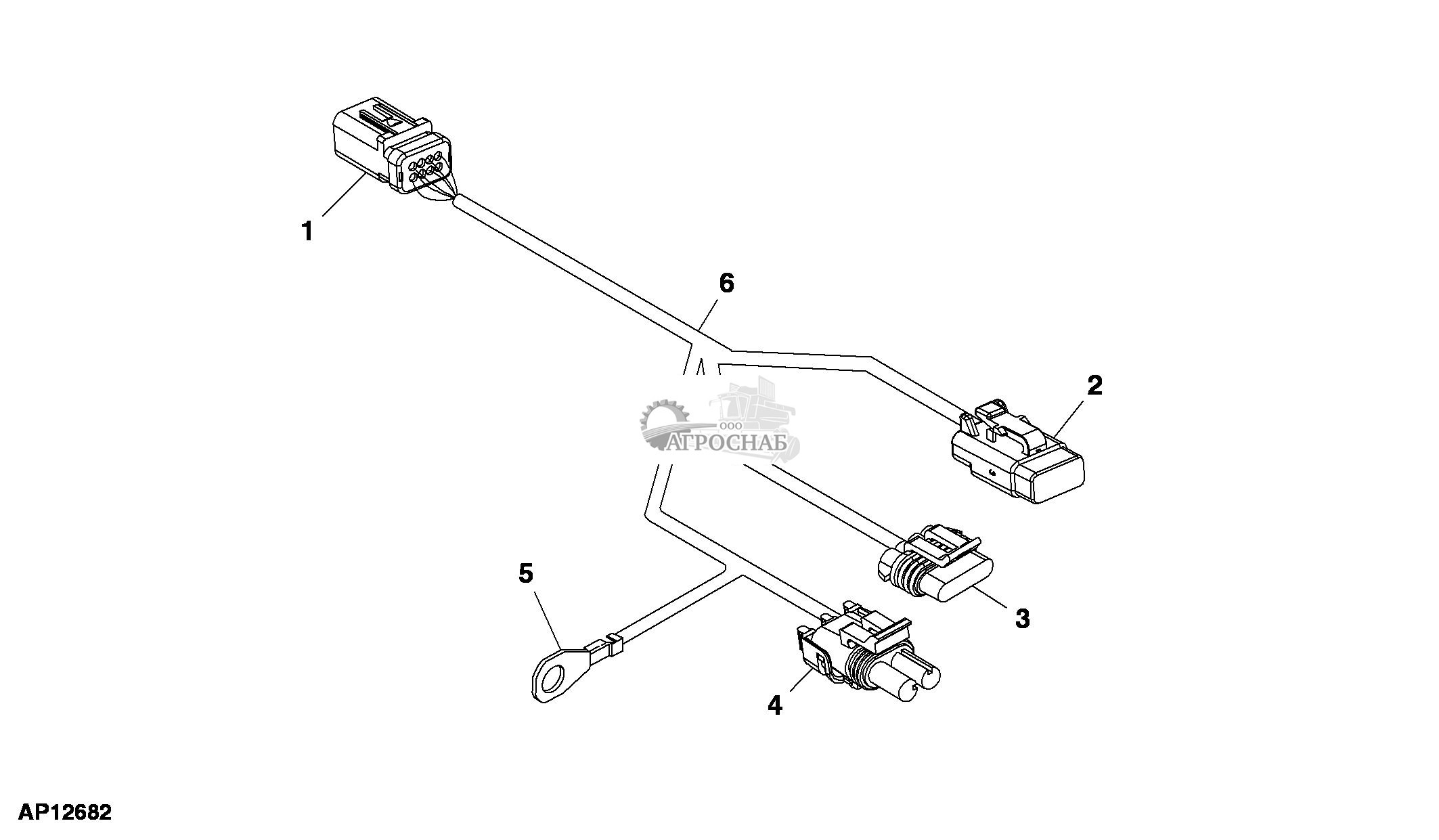

Жгут проводов опорной рамы, передний
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M9756 | Корпус электр. разъема | 1 | Front Cradle | ||
| 2 | 57M8489 | Корпус электр. разъема | 1 | Center Agitator Motor | ||
| 3 | 57M8416 | Корпус электр. разъема | 1 | Center Bin Level | ||
| 4 | RE12363 | Клемма электр. разъема | 1 | Cleanout Switch | ||
| 5 | 57M8869 | Клемма электр. разъема | 1 | Agitator Motor Ground | ||
| 6 | AA72754 | Жгут проводов | 1 |

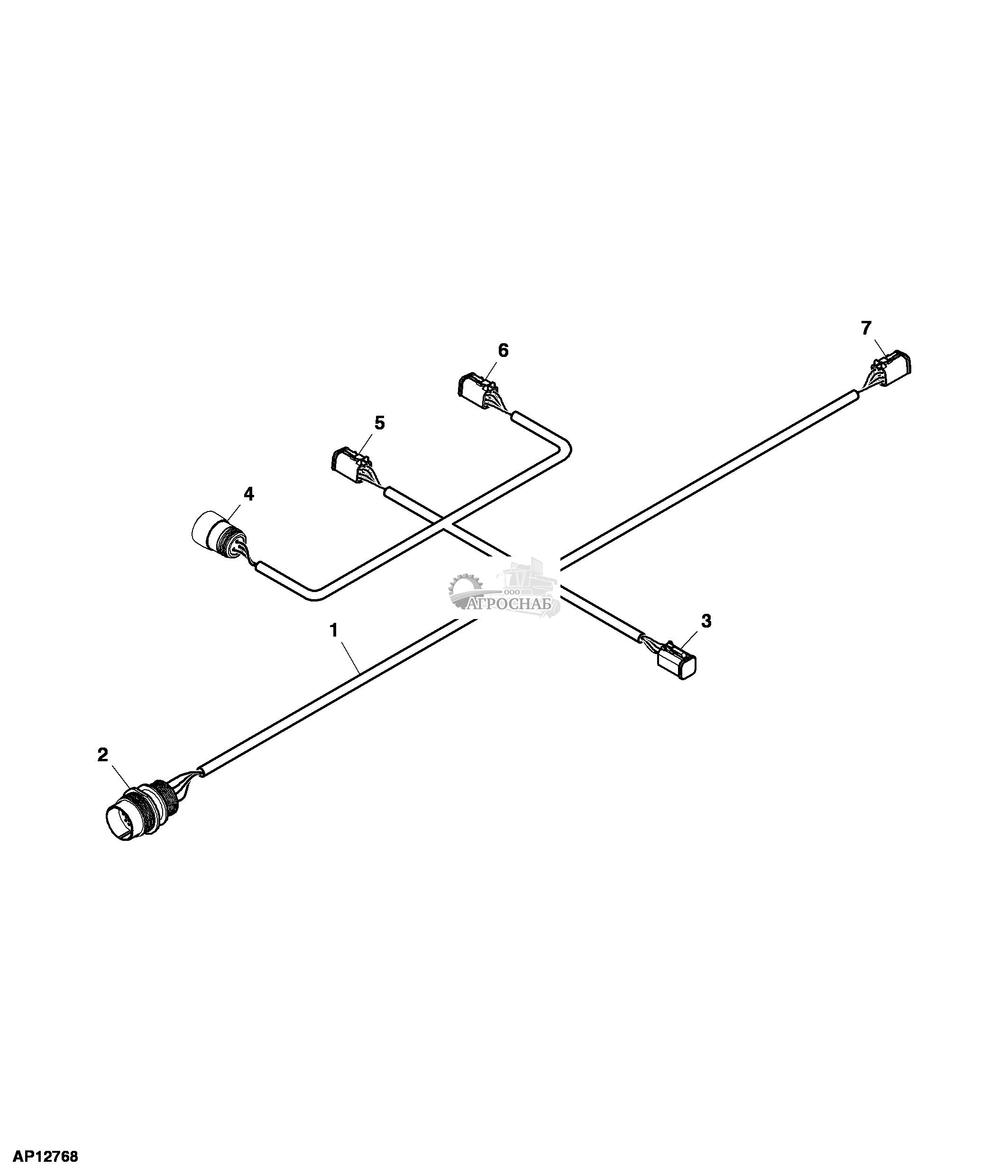

Жгут проводов, узел клапана, гидравлическая система, пневматическая прижимная система (745101 -
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA76734 | Жгут проводов | 1 | |||
| 2 | 57M8173 | Корпус электр. разъема | 1 | VALVE ASSEMBLY | ||
| 57M9062 | Блок. устр. эл. разъема | 1 | ||||
| 57M8428 | Узел электрич. разъема | 1 | ||||
| 3 | 57M10523 | Корпус электр. разъема | 1 | PRESSURE SWITCH | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 4 | 57M7796 | Корпус электр. разъема | 1 | PRESSURE SENSOR | ||
| 5 | 57M10523 | Корпус электр. разъема | 1 | EXH SOL | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 6 | 57M10523 | Корпус электр. разъема | 1 | FILL SOL | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 7 | 57M10523 | Корпус электр. разъема | 1 | HYD COMPRESSOR | ||
| 57M7620 | Узел электрич. разъема | 1 |
Жгут проводов, опорная рама CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA76774 | Жгут проводов | 1 | SUB FOR AA72749 | ||
| AA76775 | Жгут проводов | 1 | Used With Deutsch To Wp | |||
| 2 | 57M8416 | Корпус электр. разъема | 2 | Left Agitator Motor | ||
| 57M7469 | Узел электрич. разъема | 1 | ||||
| 3 | 57M10731 | Клемма электр. разъема | 1 | Agitator Motor Grd | ||
| 4 | 57M8489 | Корпус электр. разъема | 1 | Left Bin Level | ||
| 57M10668 | Вспом. электр. разъем | 1 | ||||
| 5 | RE12363 | Клемма электр. разъема | 1 | Dust Cap | ||
| 6 | R78053 | Узел электрич. разъема | 1 | CCS™ Fill Lights | ||
| 7 | 57M9756 | Корпус электр. разъема | 1 | Dust Cap | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 8 | 57M9796 | Корпус электр. разъема | 1 | Front Cradle | ||
| 9 | 57M10732 | Корпус электр. разъема | 1 | CCS™ Cradle | ||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9137 | Вспом. электр. разъем | 1 | ||||
| 10 | 57M10523 | Корпус электр. разъема | 1 | Blower Motor | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 57M10486 | Вспом. электр. разъем | 1 | ||||
| 11 | 57M8489 | Корпус электр. разъема | 1 | Right Bin Level | ||
| 57M10668 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 12 | 57M8416 | Корпус электр. разъема | 1 | Right Agitator Motor | ||
| 57M7469 | Узел электрич. разъема | 1 | ||||
| 13 | 57M8415 | Корпус электр. разъема | 1 | R.A.M. Dust Cap | ||
| 57M7469 | Узел электрич. разъема | 1 | ||||
| 14 | 57M9789 | Корпус электр. разъема | 1 | Lighting Right | ||
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 15 | 57M9796 | Корпус электр. разъема | 1 | Ladder | ||
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 16 | 57M9792 | Корпус электр. разъема | 1 | Dust Cap | ||
| 17 | 57M9789 | Корпус электр. разъема | 1 | Lighting Left | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 18 | RE258807 | Обвязной хомут | AR |

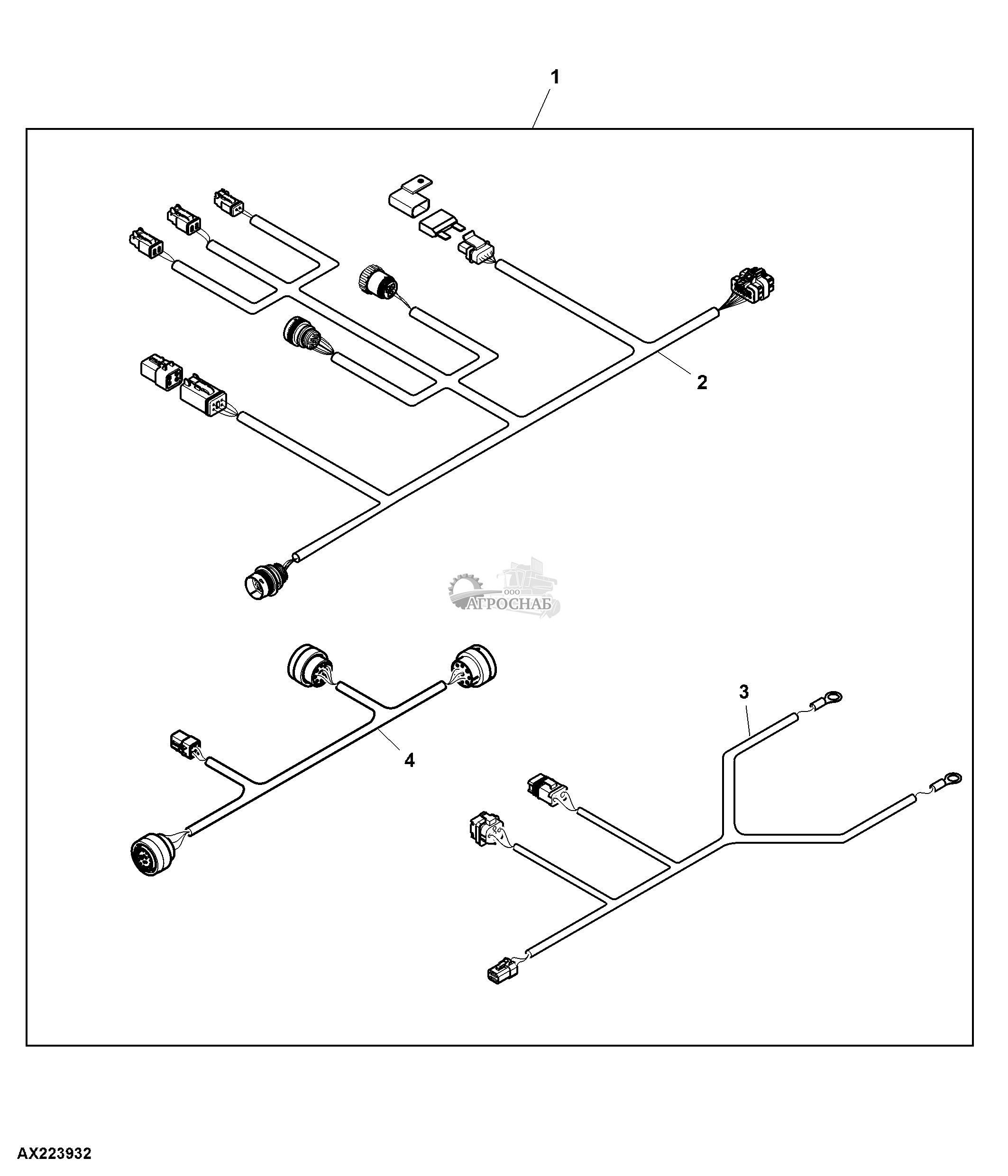

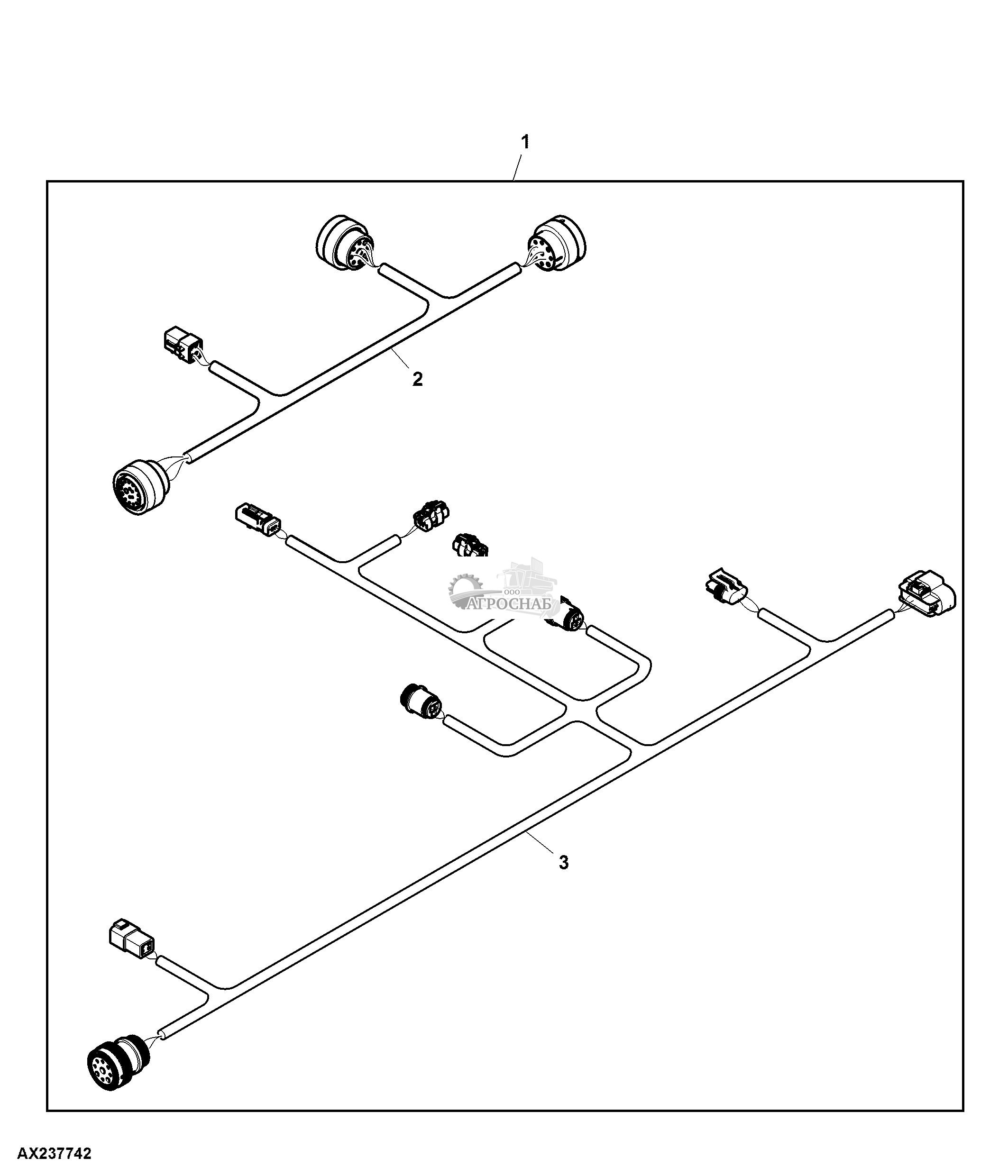

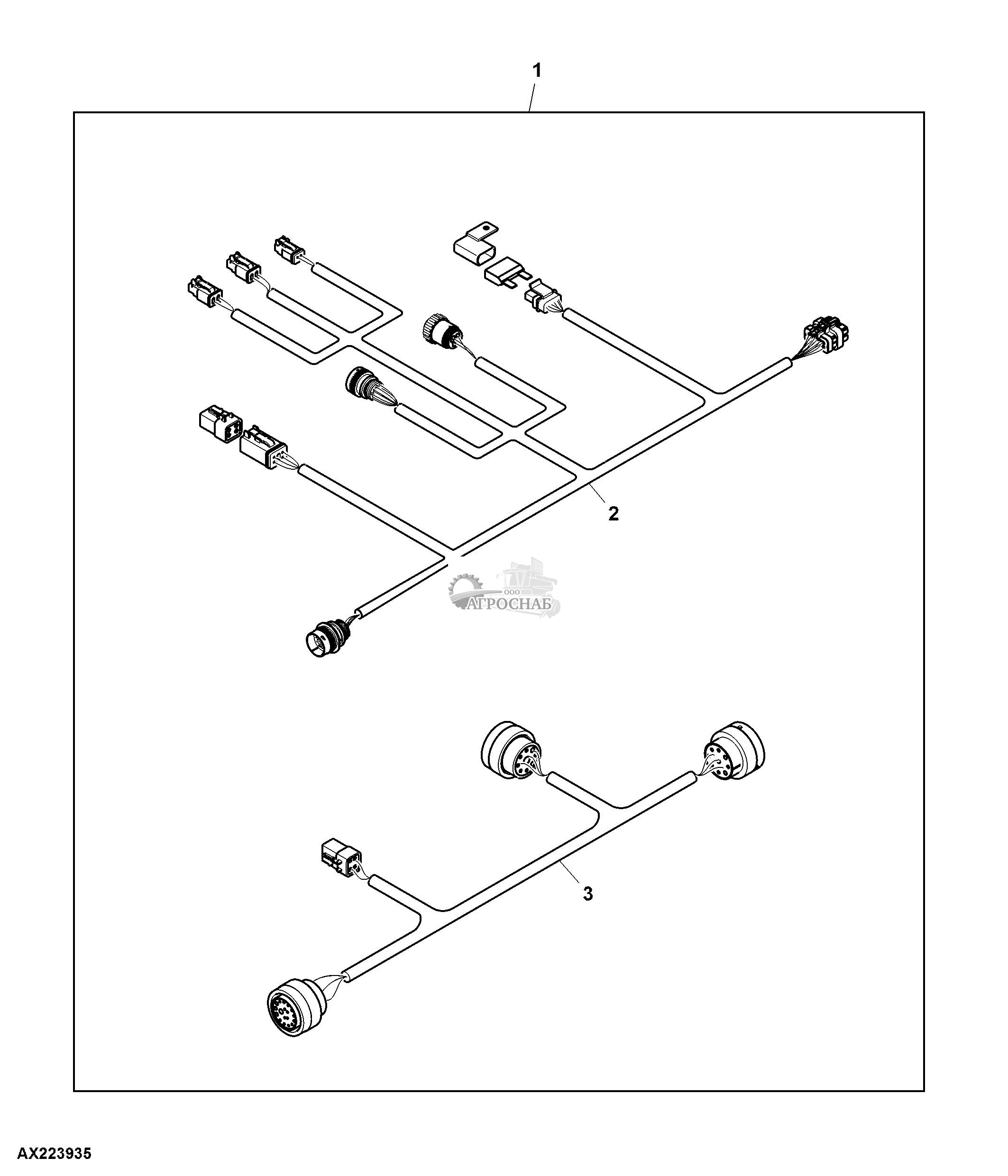

Комплект жгута проводов неактивной системы прижатия
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JL113458193 | Комплект жгута проводов | 1 | 2WD | ||
| JL113280047 | Комплект жгута проводов | 1 | 4WD | |||
| 2 | AA84399 | Жгут проводов | 1 | Convenience Harness, 2WD | ||
| AA84403 | Жгут проводов | 1 | Convenience Harness, 4WD | |||
| 3 | AA84400 | Жгут проводов | 1 | Battery Harness | ||
| 4 | AA80175 | Жгут проводов | 1 | CAN Tether Harness |

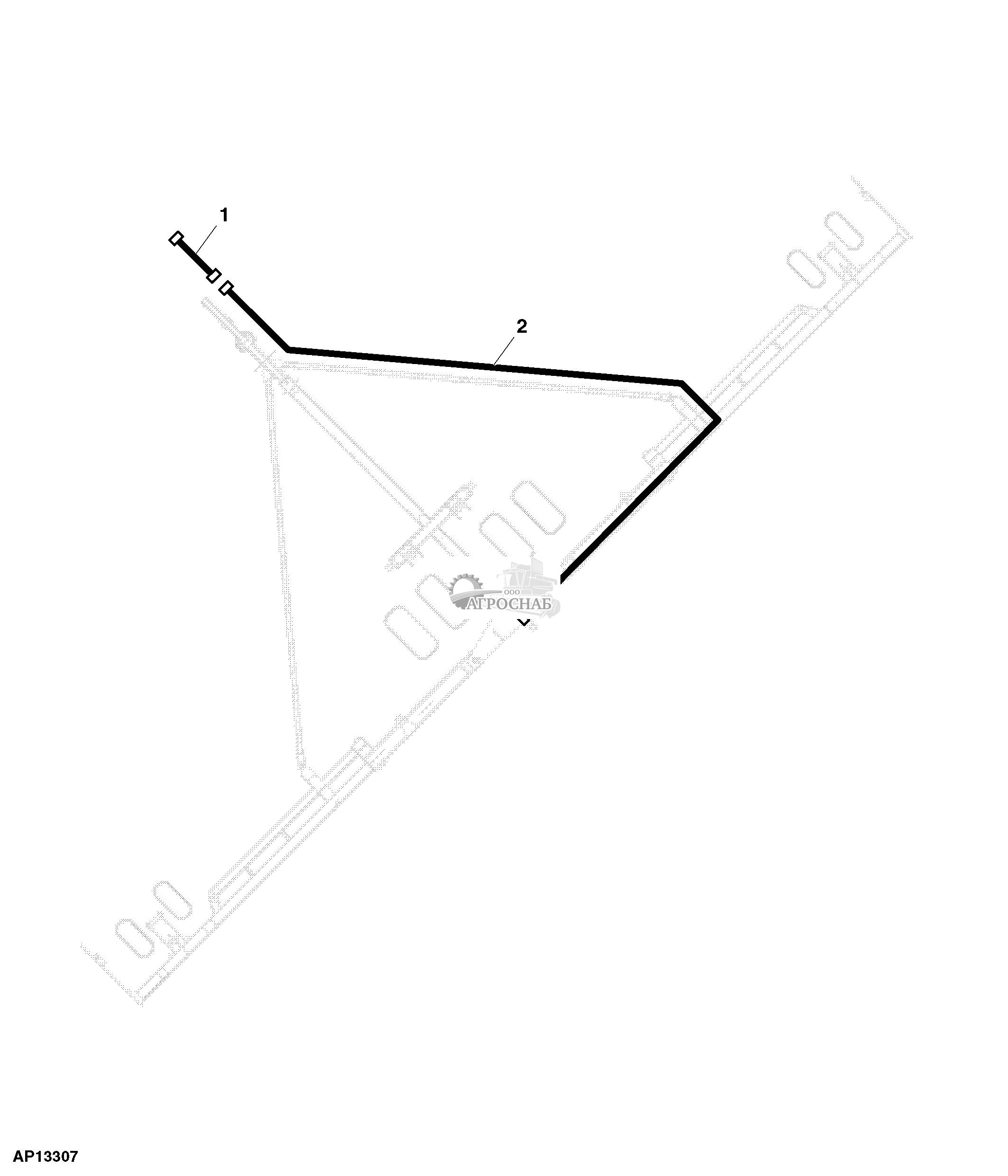

Жгут проводов регулятора рамы ( - 745100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75592 | Жгут проводов | 1 | Tractor Harness, 2WD | ||
| AA75270 | Жгут проводов | 1 | Tractor Harness, 4WD | |||
| 2 | AA77120 | Жгут проводов | 1 | Frame Harness |
Жгут проводов регулятора рамы (745101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75592 | Жгут проводов | 1 | Tractor Harness, 2WD | ||
| AA75270 | Жгут проводов | 1 | Tractor Harness, 4WD | |||
| 2 | AA79854 | Жгут проводов | 1 | Wishbone Harness | ||
| 3 | AA79855 | Жгут проводов | 1 | Rear Tail Harness |

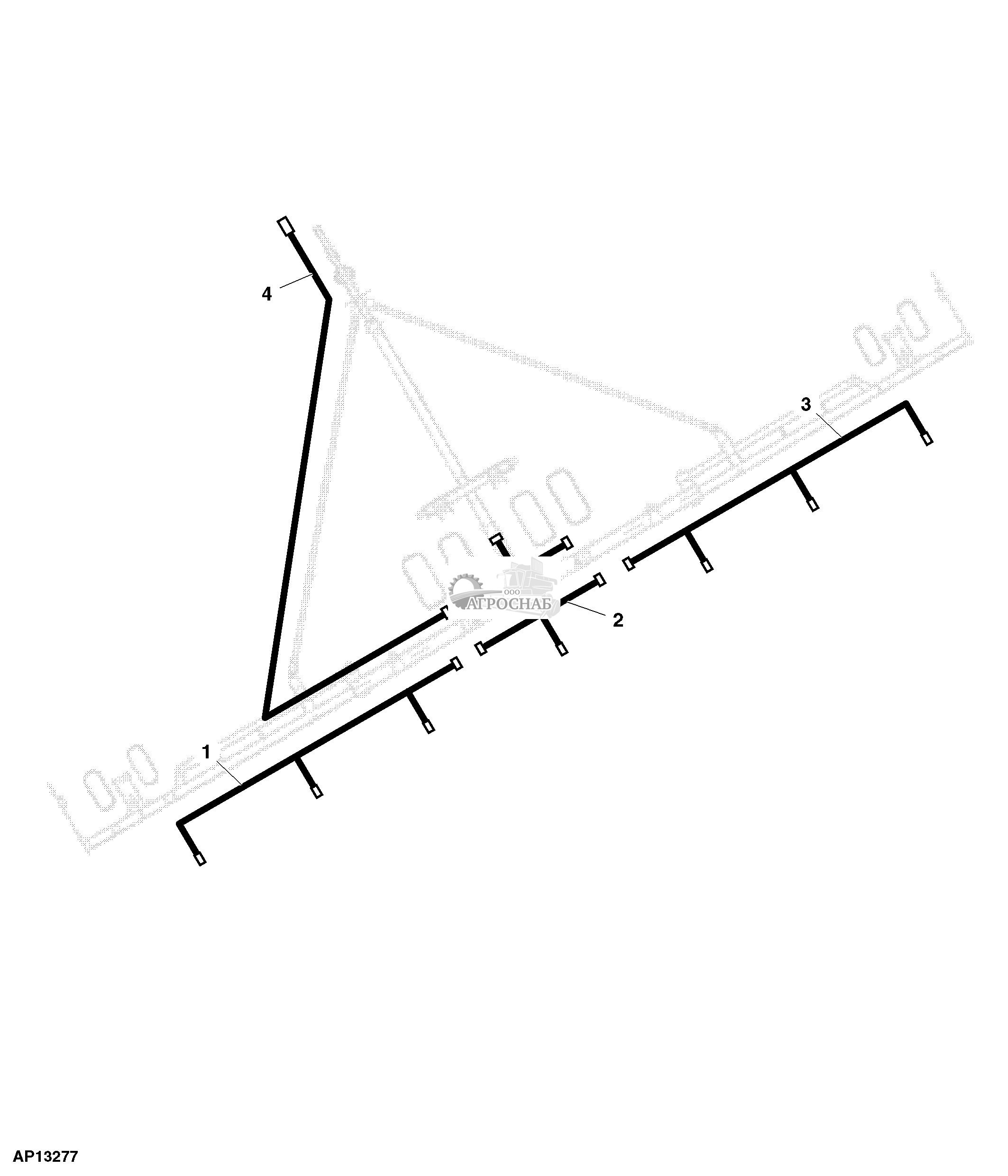

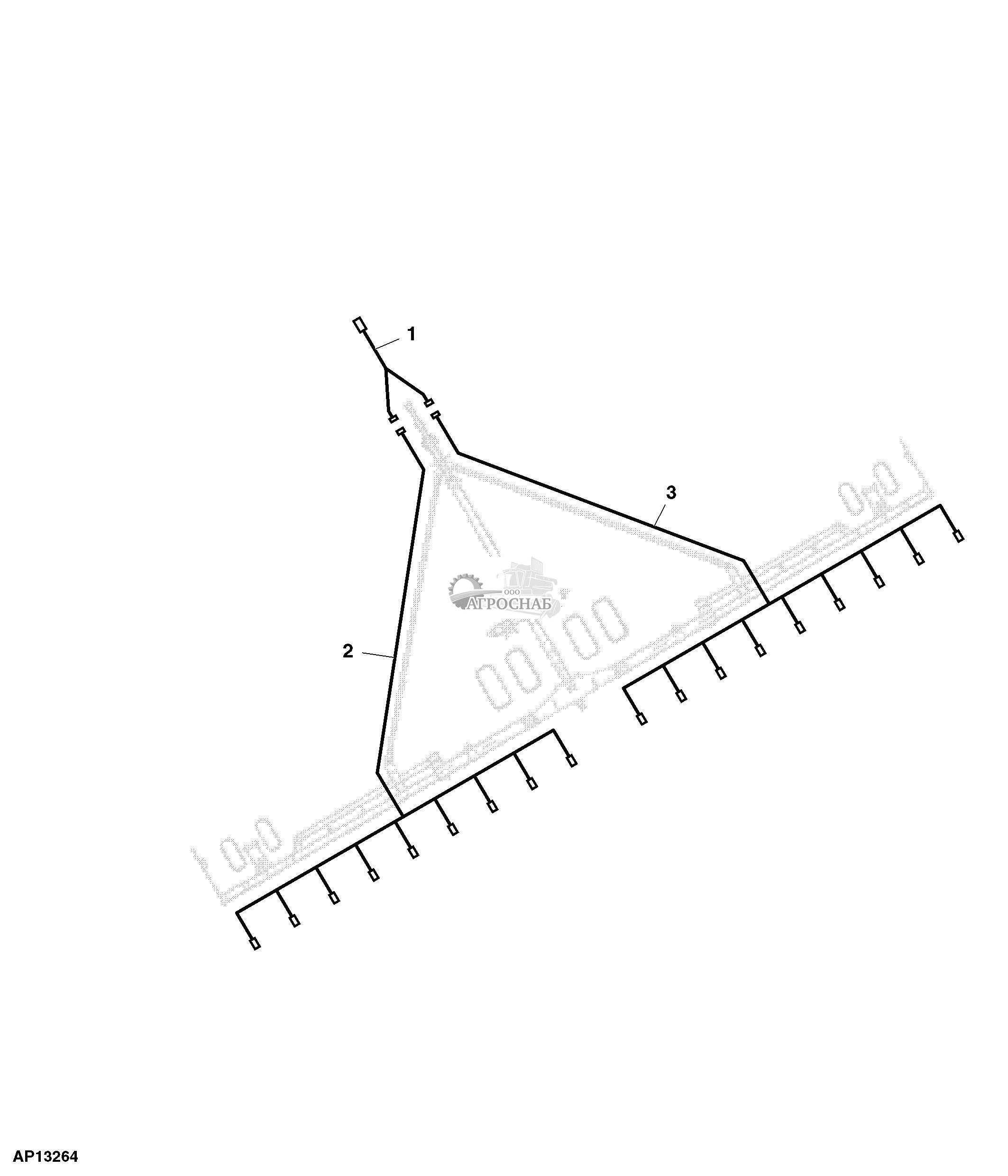

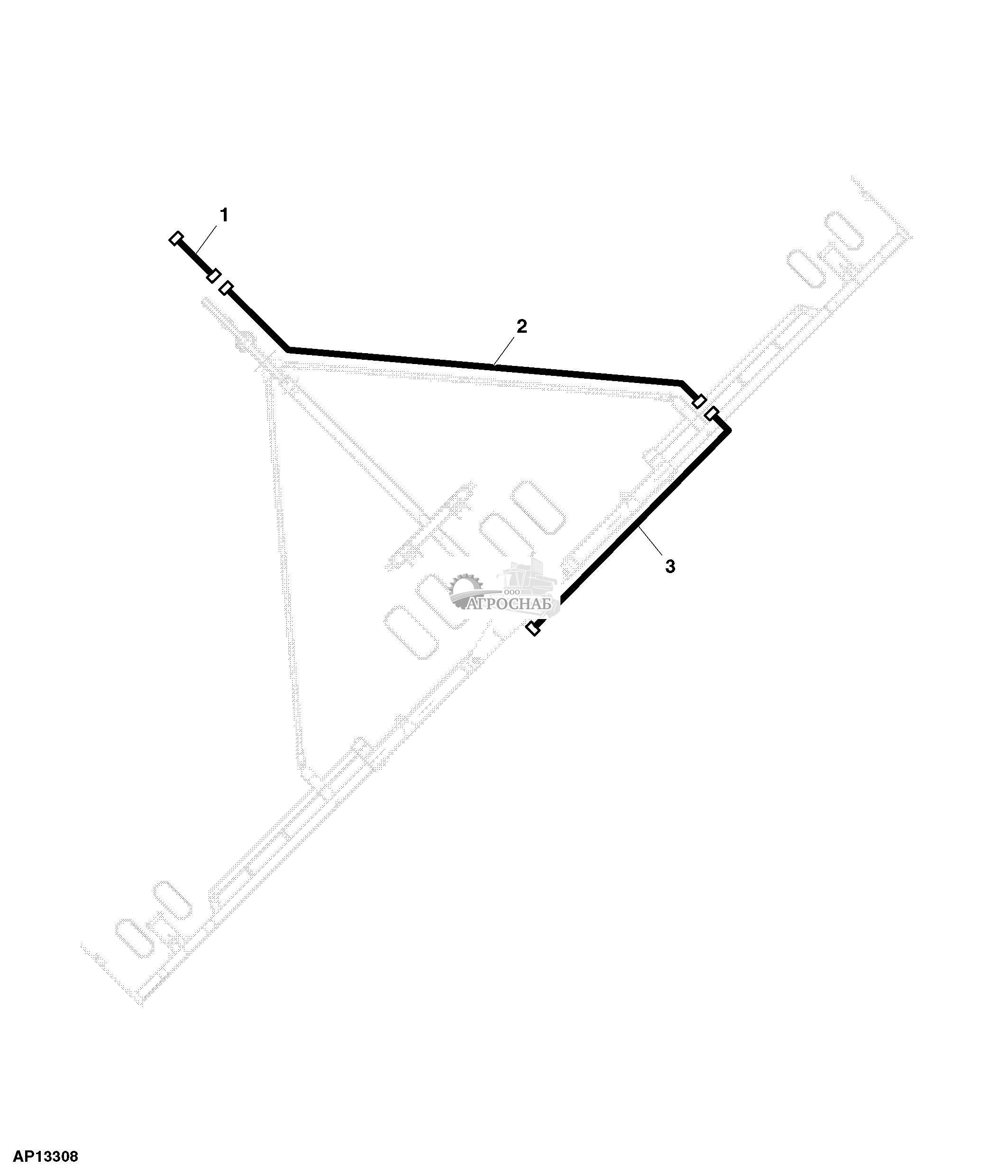

Жгут проводов монитора семян
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77395 | Кабель | 1 | Y-CABLE, CT450 | ||
| 2 | AA77347 | Жгут проводов | 1 | LH | ||
| 3 | AA77348 | Жгут проводов | 1 | RH |

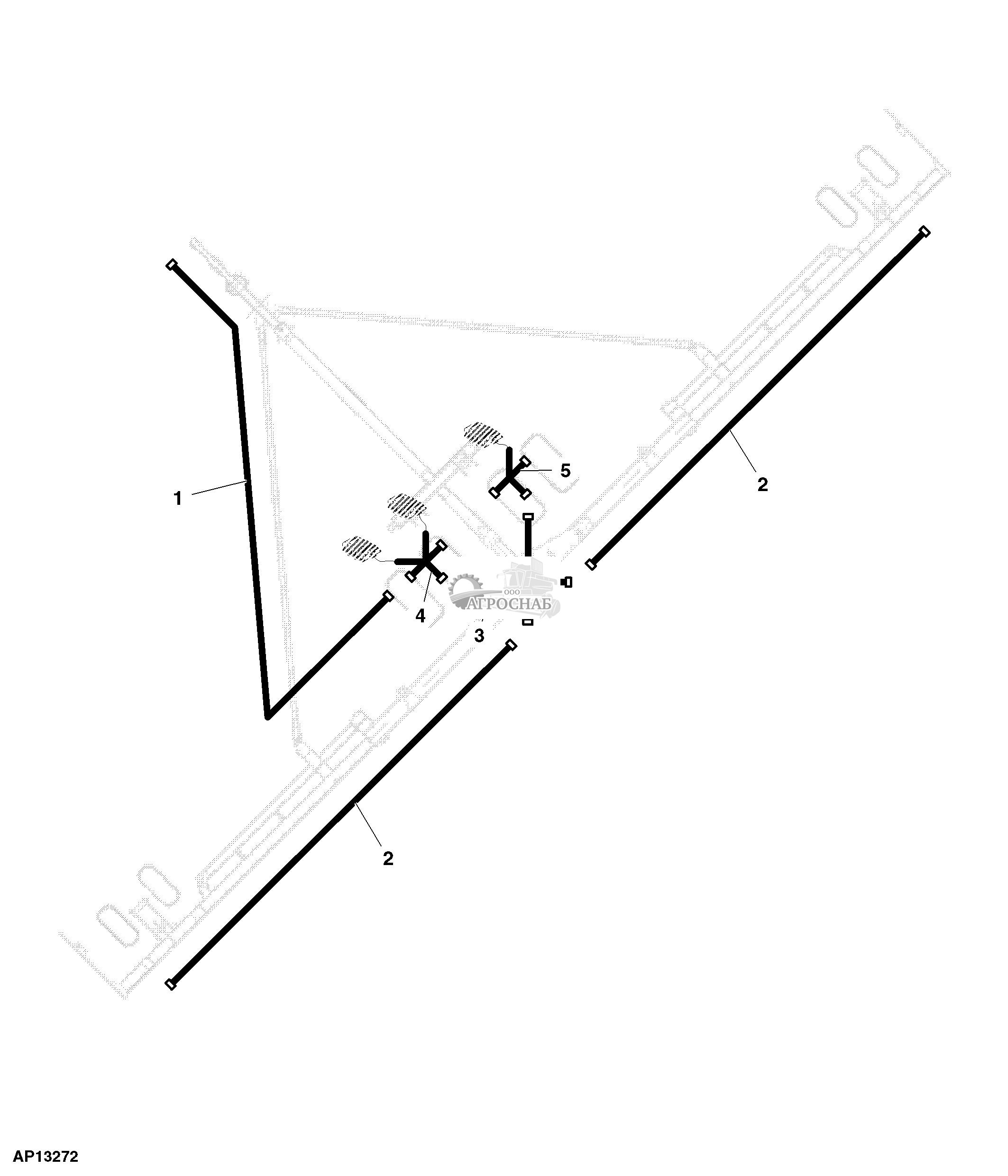

Жгут проводов Row Command
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | ...... | Жгут проводов | 1 | CAN Extension Harness | ||
| 2 | AA77153 | Жгут проводов | 2 | Wing Extension Harness | ||
| 3 | AA77402 | Жгут проводов | 1 | RC, Y-Cable | ||
| 4 | AA77149 | Жгут проводов | 1 | 1-20, EPM Harness | ||
| 5 | AA77148 | Жгут проводов | 1 | 21-30, EPM Harness |

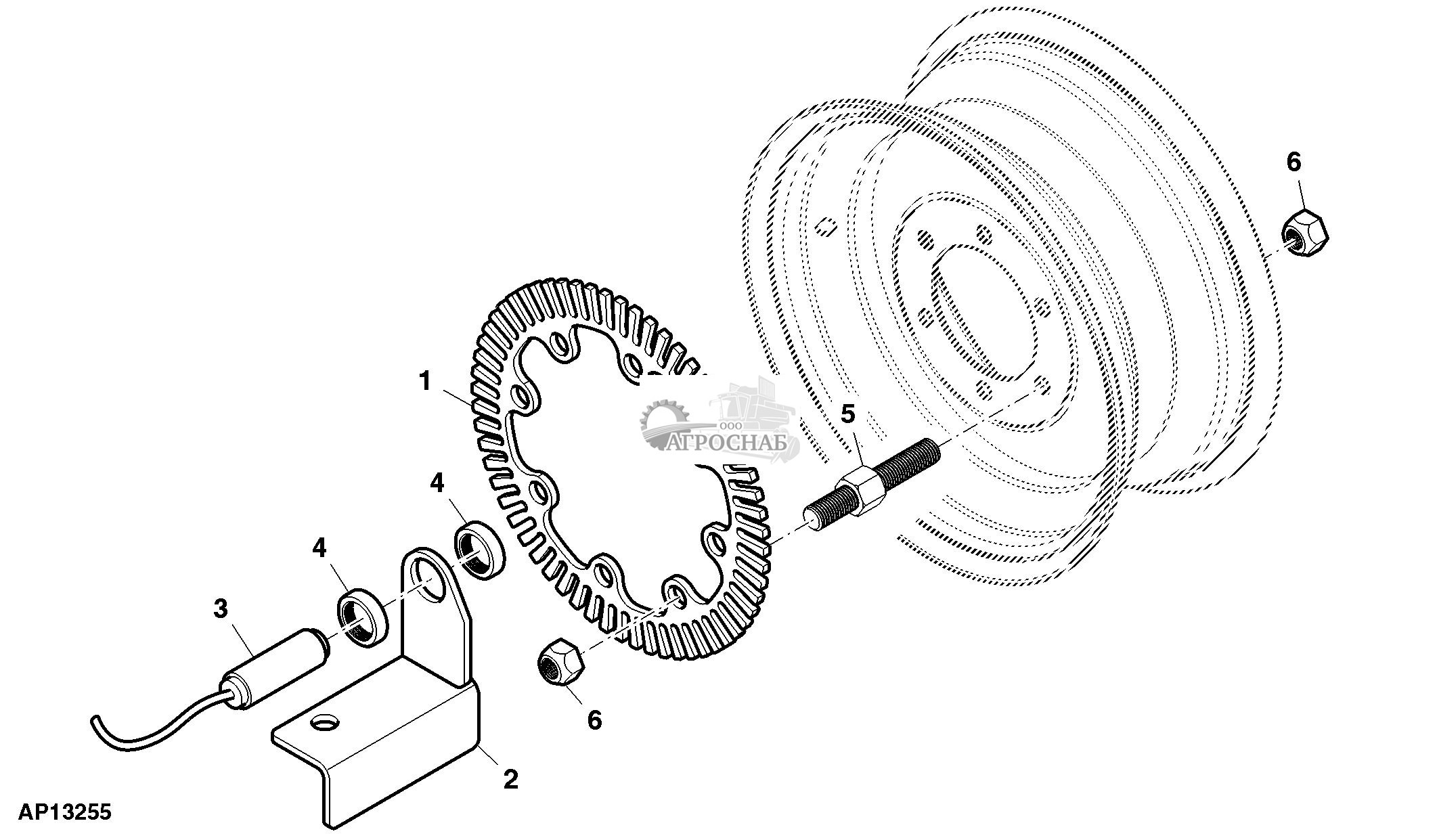

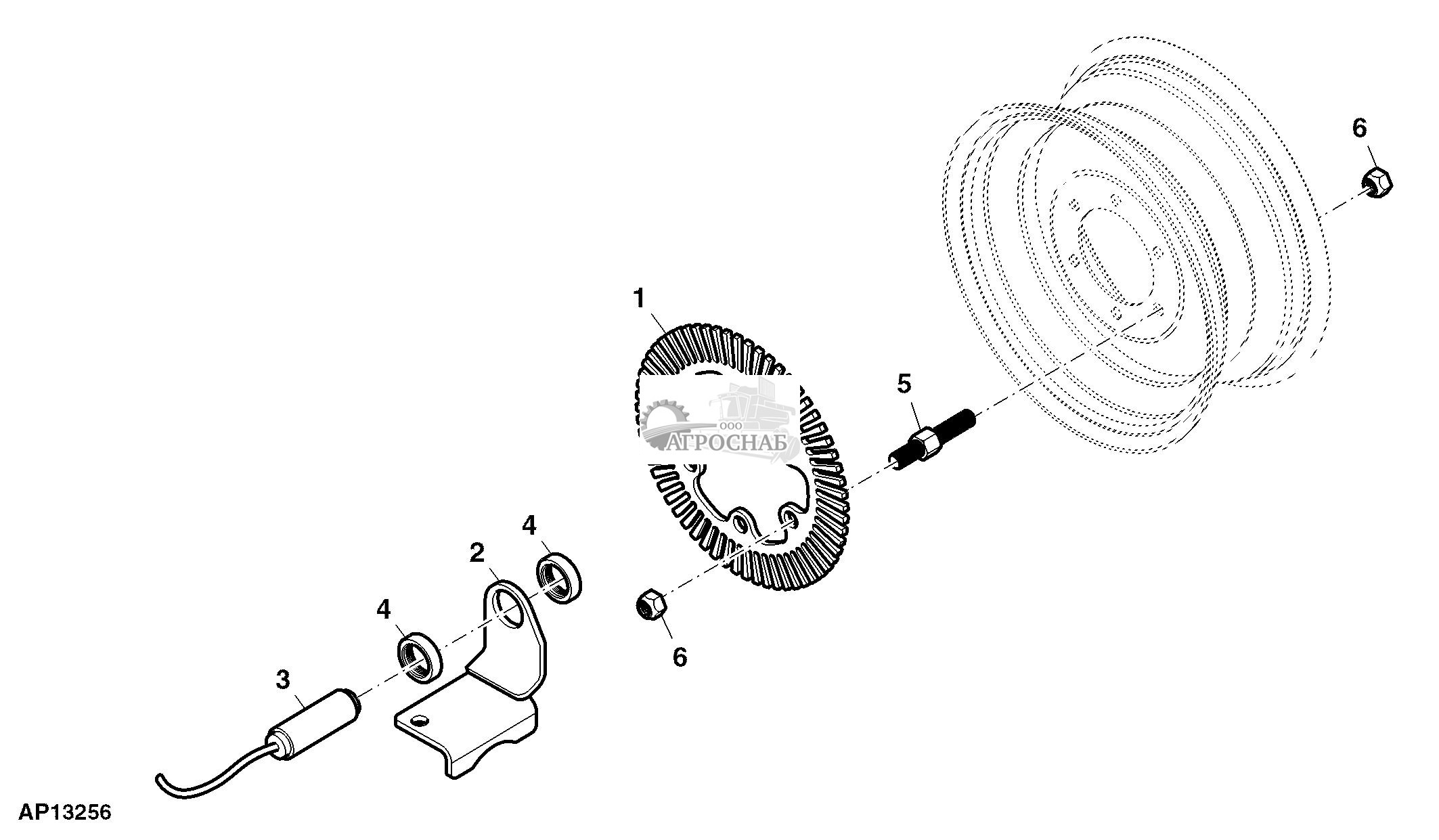

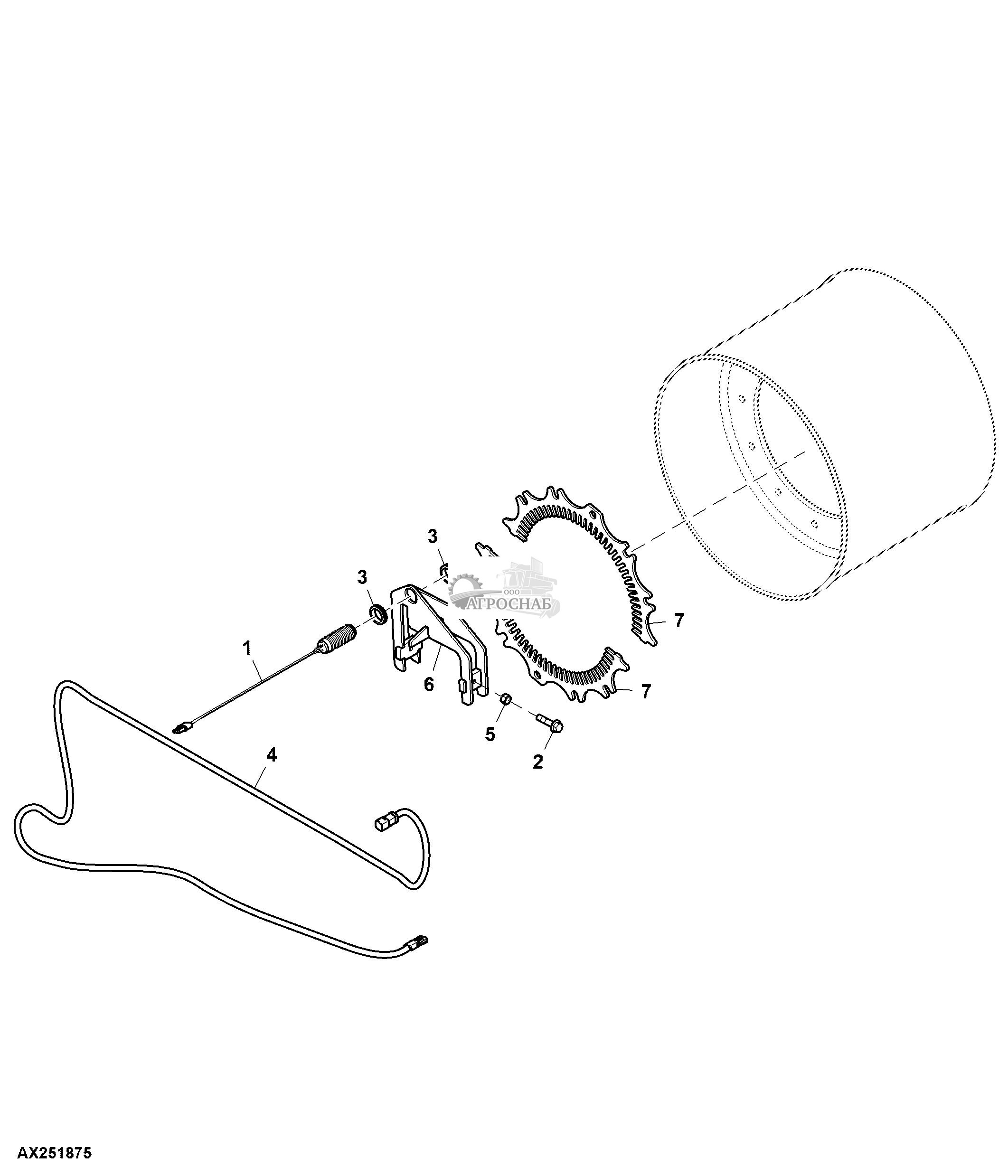

Колесо датчика движения ( - 745100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A90390 | Тональное колесо | 1 | |||
| 2 | AA75253 | Кронштейн | 1 | |||
| 3 | AA47936 | Датчик | 1 | |||
| 4 | A61237 | Гайка | 2 | |||
| 5 | A93084 | Винт с головкой | 8 | |||
| 6 | K38200 | Гайка | 16 |
Колесо датчика движения (745101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92441 | Элемент жесткости | 1 | |||
| 2 | AA79165 | Кронштейн | 1 | |||
| 3 | AA47936 | Датчик | 1 | |||
| 4 | A61237 | Гайка | 2 | |||
| 5 | A93084 | Винт с головкой | 6 | |||
| 6 | K38200 | Гайка | 12 |
Жгут проводов автомаркера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA32432 | Переключатель | 1 | |||
| 2 | A43797 | Кожух | 1 | |||
| 3 | 19M7161 | Винт с головкой | 2 | M6 X 45 | ||
| 4 | 14M7272 | Гайка | 2 | M6 | ||
| 5 | A101037 | Пластина | 1 | SUB FOR A90633 | ||
| 6 | 19H2651 | Винт с головкой | 2 | 1/4" X 3/4" | ||
| 7 | AA84166 | Жгут проводов | 1 | SUB FOR AA77097 |
Жгут проводов SeedStar™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77174 | Жгут проводов | 1 | XP Wing Harness, LH | ||
| 2 | AA77172 | Жгут проводов | 1 | PM2 Harness | ||
| 3 | AA77177 | Жгут проводов | 1 | XP Wing Harness, RH | ||
| 4 | AA77104 | Жгут проводов | 1 | CAN Extension Harness |

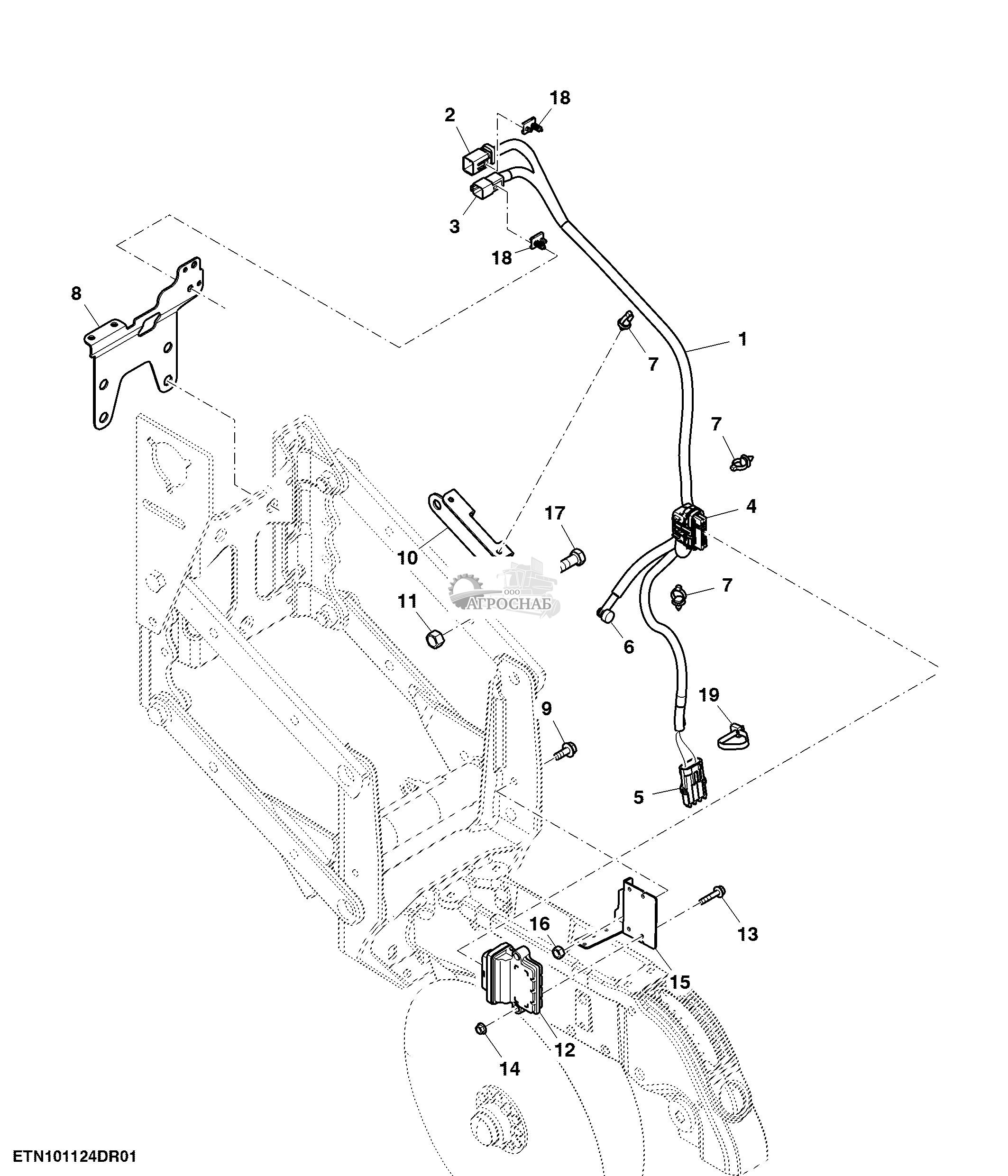

Жгут проводов высевающих секций, длинный, система прижатия
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81239 | Жгут проводов | 1 | |||
| 2 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | Wedge | |||
| 3 | 57M9796 | Корпус электр. разъема | 1 | Sensor Node | ||
| 4 | 57M8338 | Корпус электр. разъема | 1 | Sensor Node | ||
| 57M8336 | Узел электрич. разъема | 1 | Sec. Loc. | |||
| 57M8333 | Клемма электр. разъема | 1 | Seal | |||
| 57M8335 | Узел электрич. разъема | 1 | Retainer | |||
| 57M8709 | Вспом. электр. разъем | 1 | Strain Relief | |||
| 5 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M11902 | Корпус электр. разъема | 1 | Downforce Sensor | ||
| 7 | RE258807 | Обвязной хомут | 5 | |||
| 8 | A100030 | Кронштейн | 1 | |||
| 9 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 10 | A94698 | Кронштейн | 1 | |||
| 11 | 14M7275 | Гайка | 1 | M12 | ||
| 12 | AA71532 | Пульт управления | 1 | |||
| 13 | 19M7796 | Винт | 2 | M6 X 30 | ||
| 14 | 14M7303 | Фланцевая гайка | 2 | M6 | ||
| 15 | A97907 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 16 | 14M7273 | Гайка | 1 | M8 | ||
| 17 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 18 | 57M9940 | Вспом. электр. разъем | 2 | Connector Clip | ||
| 19 | R44302 | Обвязной хомут | 1 |

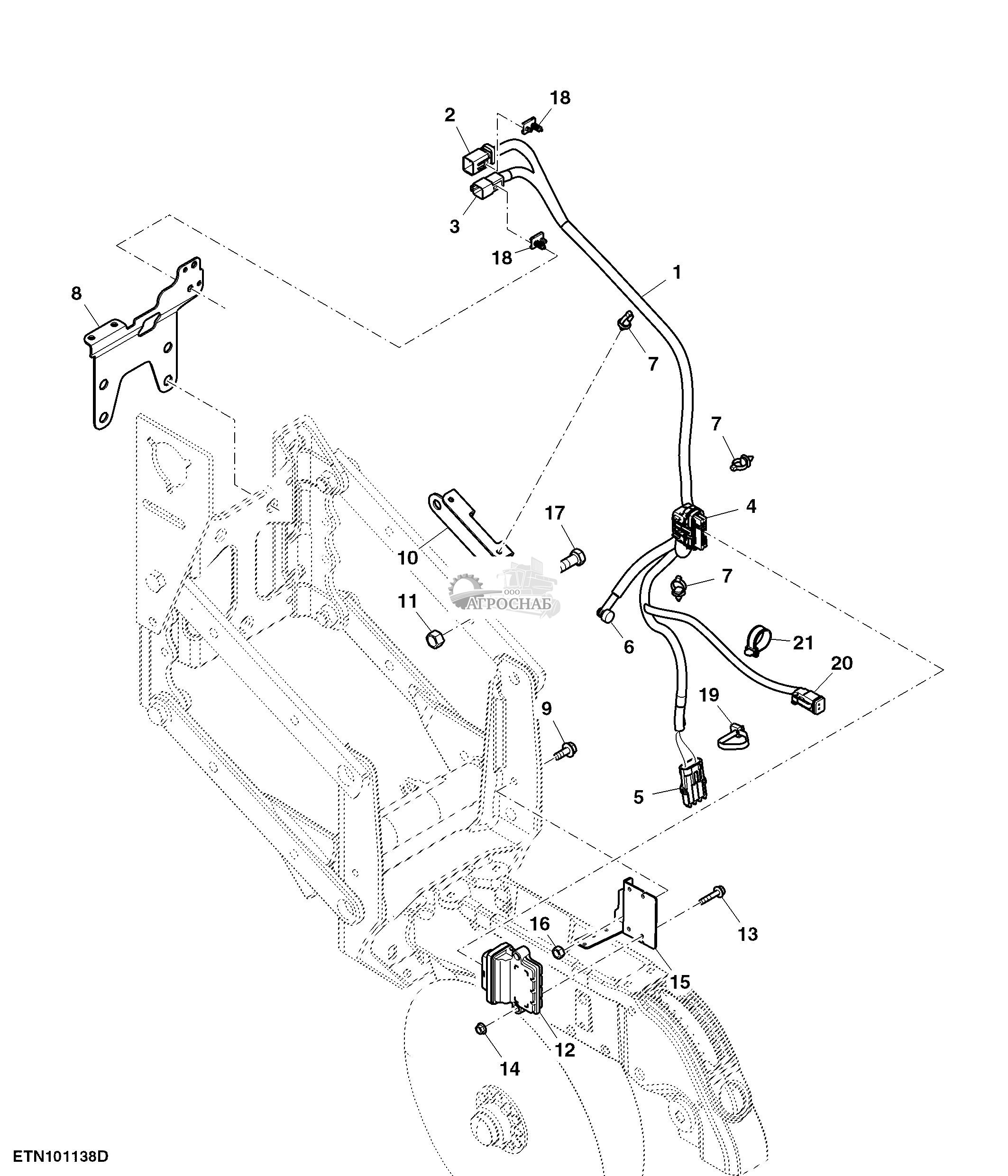

Жгут проводов высевающих секций с короткими рычагами, датчик RowCommand™ / системы прижатия
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81248 | Жгут проводов | 1 | Harness, Row Unit | ||
| 2 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | Wedge | |||
| 3 | 57M9796 | Корпус электр. разъема | 1 | Sensor Node | ||
| 4 | 57M8338 | Корпус электр. разъема | 1 | Sensor Node | ||
| 57M8336 | Узел электрич. разъема | 1 | ||||
| 57M8333 | Клемма электр. разъема | 1 | Seal | |||
| 57M8335 | Узел электрич. разъема | 1 | Retainer | |||
| 57M8709 | Вспом. электр. разъем | 1 | Strain Relief | |||
| 5 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M11902 | Корпус электр. разъема | 1 | Downforce Sensor | ||
| 7 | RE258807 | Обвязной хомут | 5 | |||
| 8 | A100030 | Кронштейн | 1 | |||
| 9 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 10 | A94698 | Кронштейн | 1 | |||
| 11 | 14M7275 | Гайка | 1 | M12 | ||
| 12 | AA71532 | Пульт управления | 1 | |||
| 13 | 19M7796 | Винт | 2 | M6 X 30 | ||
| 14 | 14M7303 | Фланцевая гайка | 2 | M6 | ||
| 15 | A97907 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 16 | 14M7273 | Гайка | 1 | M8 | ||
| 17 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 18 | 57M9940 | Вспом. электр. разъем | 2 | Connector Clip | ||
| 19 | A78364 | Обвязной хомут | 1 | |||
| 20 | AZ61547 | Корпус электр. разъема | 1 | Clutch | ||
| 57M8022 | Блок. устр. эл. разъема | 1 | ||||
| 21 | H224073 | Обвязной хомут | 1 |

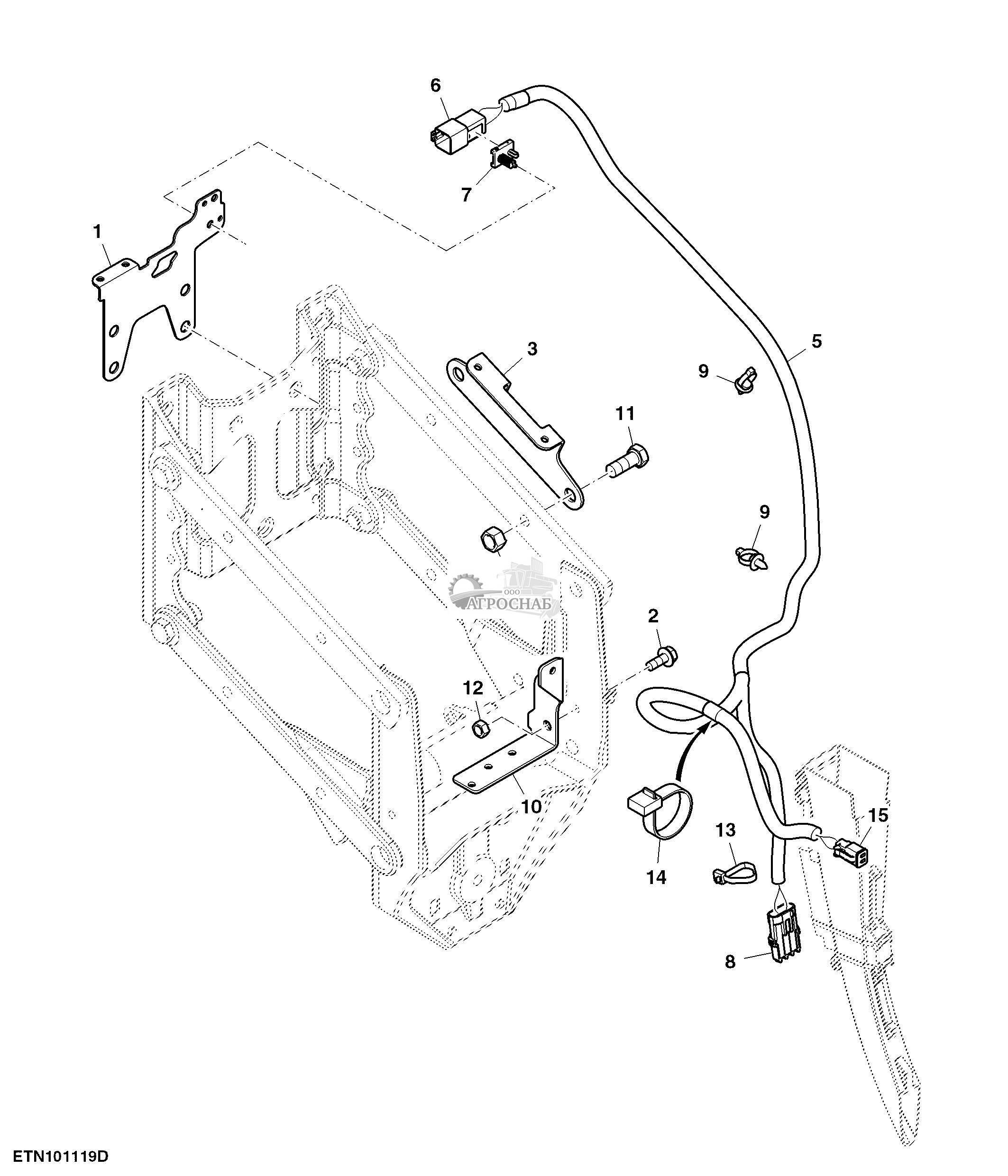

Жгут проводов высевающих секций, короткий, RowCommand™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A100030 | Кронштейн | 1 | |||
| 2 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 3 | A94698 | Кронштейн | 1 | |||
| 4 | 14M7275 | Гайка | 1 | M12 | ||
| 5 | AA81237 | Жгут проводов | 1 | |||
| 6 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| 7 | 57M9940 | Вспом. электр. разъем | 1 | Clip | ||
| 8 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| 9 | RE258807 | Обвязной хомут | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | A97909 | Кронштейн | 1 | |||
| 11 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 12 | 14M7273 | Гайка | 1 | M8 | ||
| 13 | R44302 | Обвязной хомут | 1 | |||
| 14 | H224073 | Обвязной хомут | 1 | |||
| 15 | 57M10517 | Корпус электр. разъема | 1 | Clutch | ||
| 57M8022 | Блок. устр. эл. разъема | 1 |

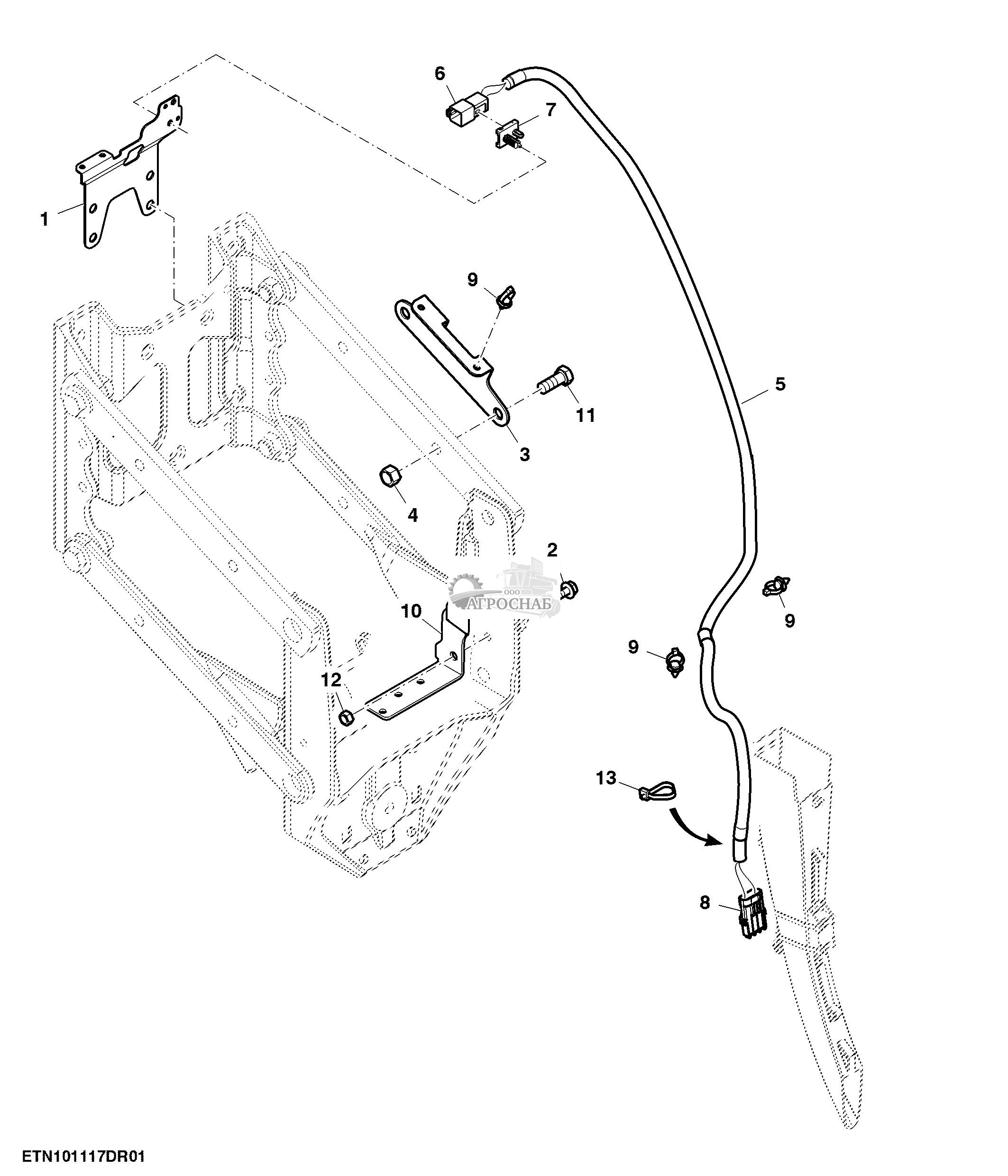

Жгут проводов высевающих секций, короткий
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A100030 | Кронштейн | 1 | |||
| 2 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 3 | A94698 | Кронштейн | 1 | |||
| 4 | 14M7275 | Гайка | 1 | M12 | ||
| 5 | AA81235 | Жгут проводов | 1 | |||
| 6 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | Wedge Lock | |||
| 7 | 57M9940 | Вспом. электр. разъем | 1 | Clip | ||
| 8 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| 9 | RE258807 | Обвязной хомут | AR | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | A97909 | Кронштейн | 1 | |||
| 11 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 12 | 14M7273 | Гайка | 1 | M8 | ||
| 13 | R44302 | Обвязной хомут | 1 |

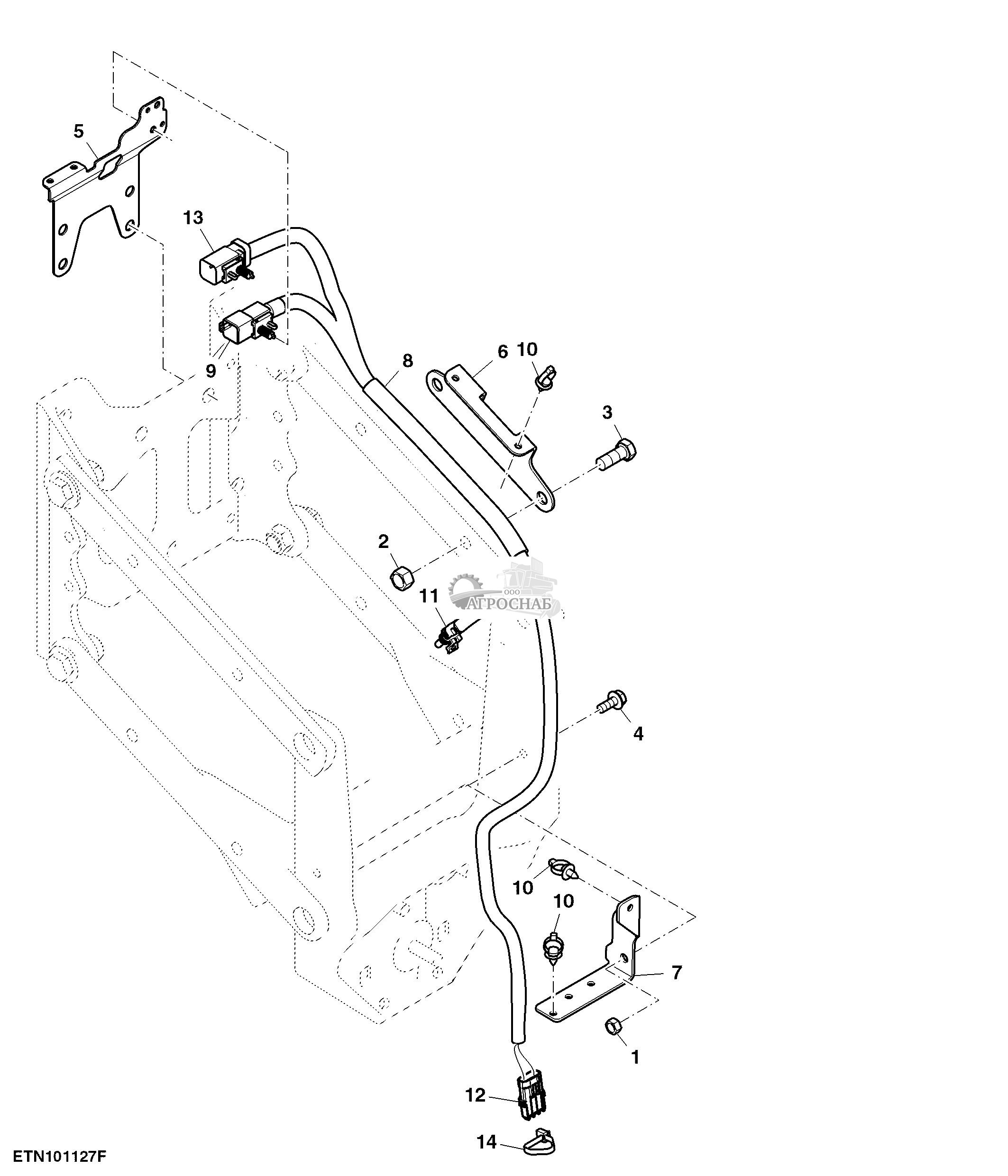

Жгут проводов высевающих секций, короткий, CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7273 | Гайка | 1 | M8 | ||
| 2 | 14M7275 | Гайка | 1 | M12 | ||
| 3 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 4 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 5 | A100030 | Кронштейн | 1 | |||
| 6 | A94698 | Кронштейн | 1 | |||
| 7 | A97909 | Кронштейн | 1 | |||
| 8 | AA81242 | Жгут проводов | 1 | |||
| 9 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | Wedge Lock | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9940 | Вспом. электр. разъем | 1 | Clip | |||
| 10 | RE258807 | Обвязной хомут | 4 | |||
| 11 | RE12363 | Клемма электр. разъема | 1 | Row Switch | ||
| 12 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| 13 | 57M9789 | Корпус электр. разъема | 1 | Row Switch | ||
| 57M9940 | Вспом. электр. разъем | 1 | Clip | |||
| 14 | R44302 | Обвязной хомут | 1 |

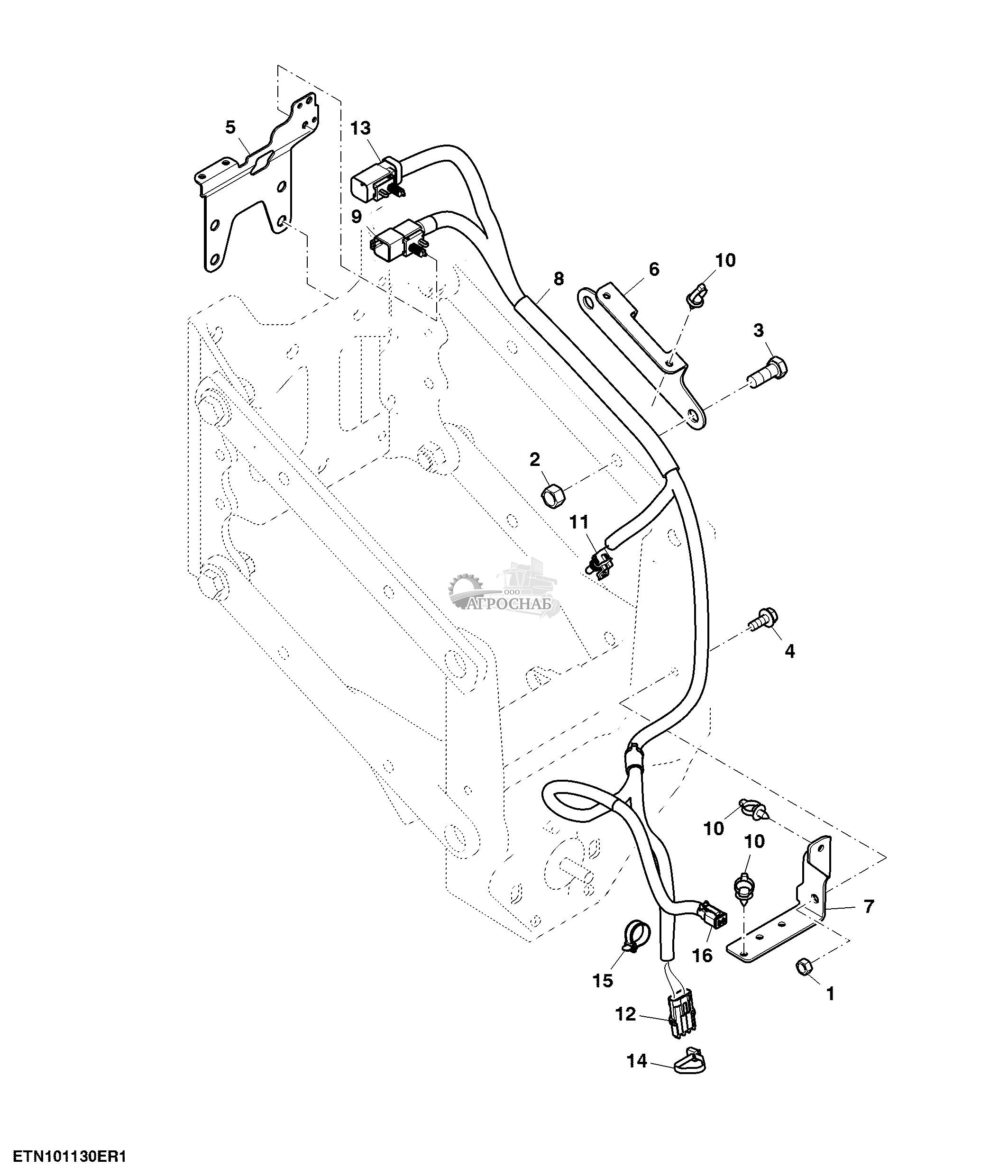

Жгут проводов высевающих секций, короткий, RowCommand™, CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7273 | Гайка | 1 | M8 | ||
| 2 | 14M7275 | Гайка | 1 | M12 | ||
| 3 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 4 | 19M7866 | Винт | 1 | M8 X 20 | ||
| 5 | A100030 | Кронштейн | 1 | |||
| 6 | A94698 | Кронштейн | 1 | |||
| 7 | A97909 | Кронштейн | 1 | |||
| 8 | AA81244 | Жгут проводов | 1 | Row Unit Harness | ||
| 9 | 57M9956 | Корпус электр. разъема | 1 | Backbone | ||
| 57M7678 | Клемма электр. разъема | 1 | Wedge Lock | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9940 | Вспом. электр. разъем | 1 | Clip | |||
| 10 | RE258807 | Обвязной хомут | 4 | |||
| 11 | RE12363 | Клемма электр. разъема | 1 | Row Switch | ||
| 12 | R78054 | Узел электрич. разъема | 1 | Seed Sensor | ||
| 13 | 57M9789 | Корпус электр. разъема | 1 | Row Switch | ||
| 57M9940 | Вспом. электр. разъем | 1 | Clip | |||
| 14 | R44302 | Обвязной хомут | 1 | |||
| 15 | H224073 | Обвязной хомут | 1 | |||
| 16 | 57M10517 | Корпус электр. разъема | 1 | Clutch | ||
| 57M8022 | Блок. устр. эл. разъема | 1 |

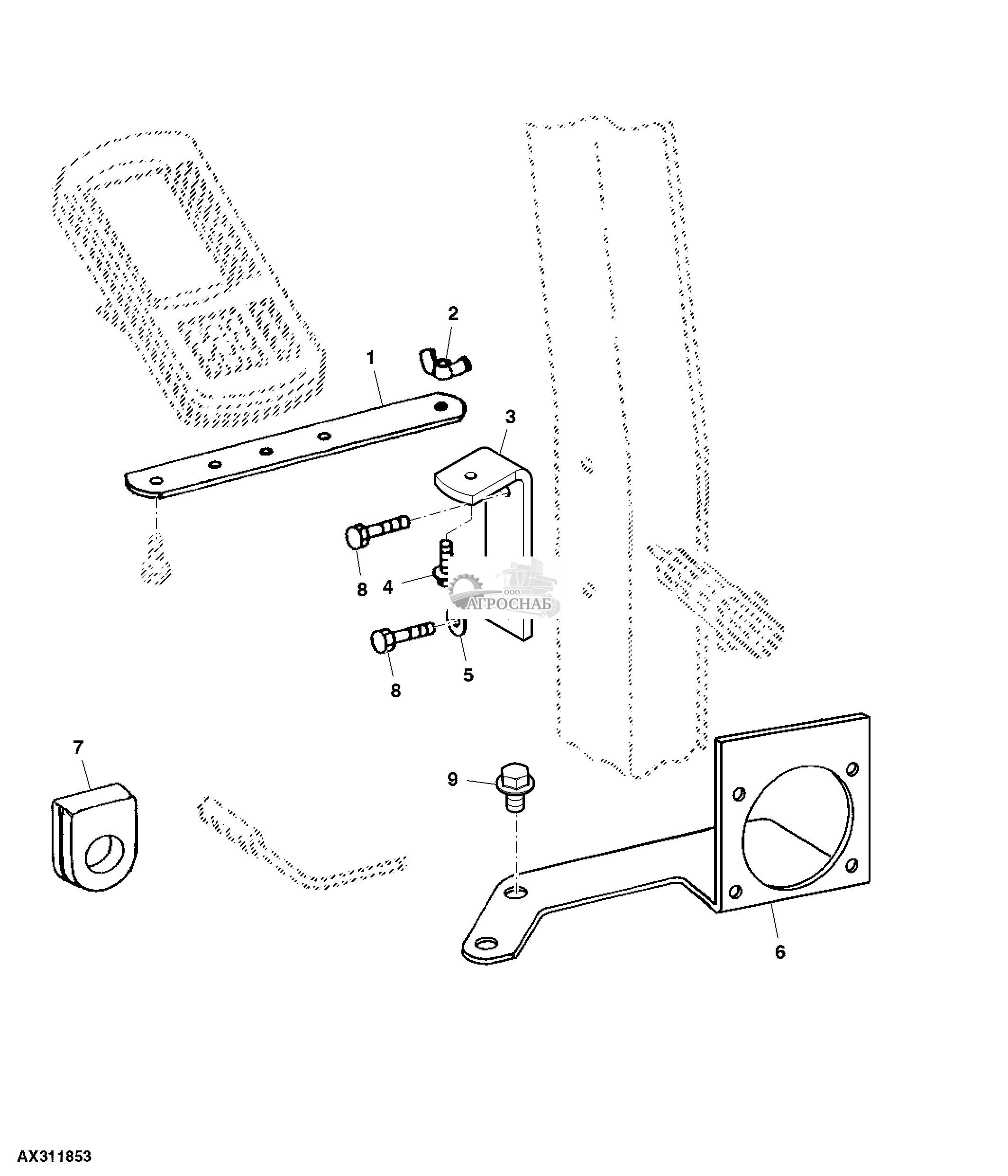

Кронштейны дисплея для тракторов серии 8000
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A53255 | Хомут | 1 | |||
| 2 | 14M7025 | Гайка-барашек | 1 | M10 | ||
| 3 | A53254 | Кронштейн | 1 | |||
| A62487 | Кронштейн | 1 | ||||
| 4 | 19M7168 | Винт с головкой | 1 | M10 X 30 | ||
| 5 | 24M7178 | Шайба | 1 | 10.500 X 30 X 2.500 mm | ||
| 6 | R128648 | Кронштейн | 1 | |||
| 7 | L76331 | Уплотнение | 2 | |||
| 8 | 19M7166 | Винт с головкой | 2 | M10 X 20 | ||
| 9 | 19M7787 | Винт | 2 | M12 X 20 |

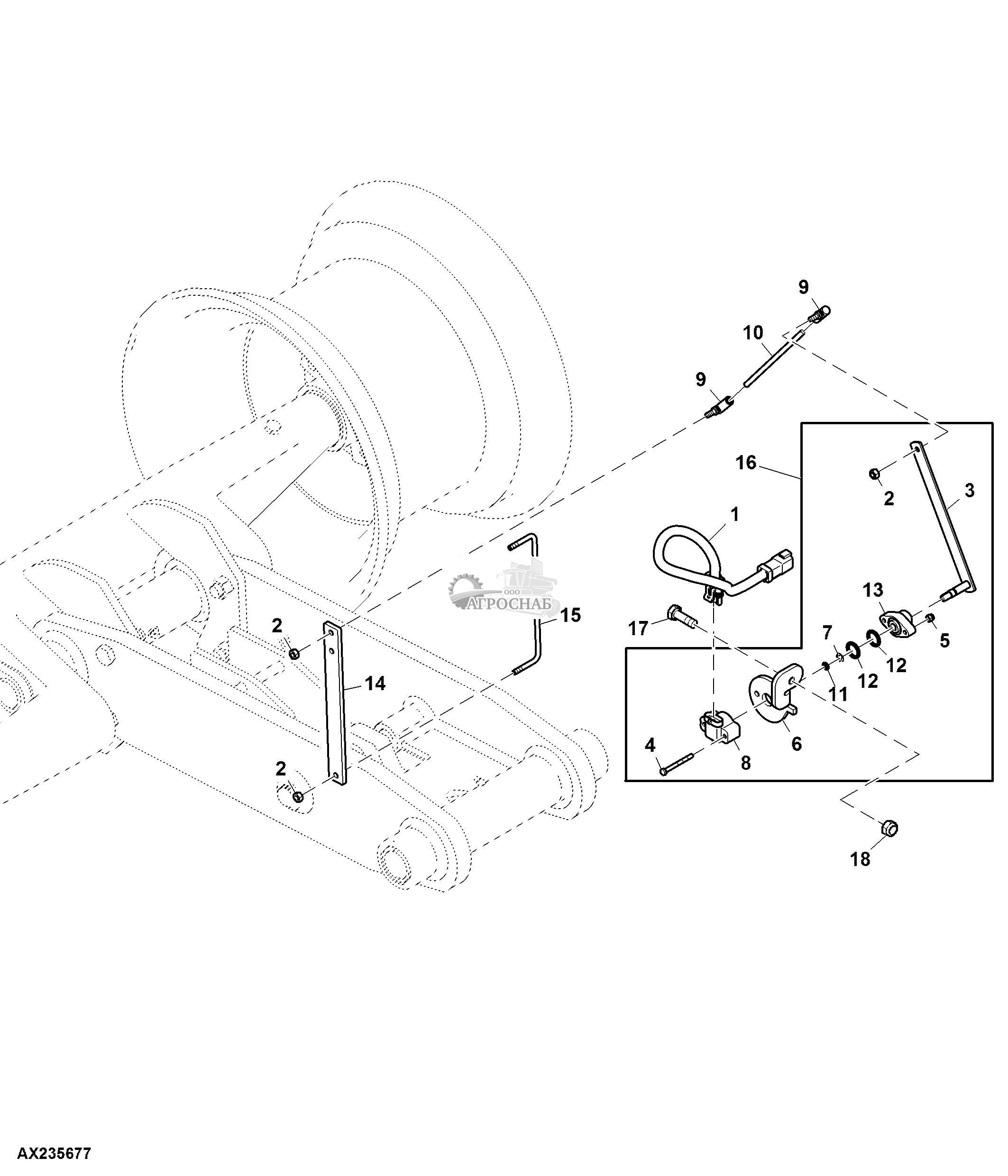

Height Sensor and Harness(Высота датчика и проводов)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84216 | Жгут проводов | 1 | |||
| 2 | 14H860 | Гайка | 4 | 1/4" | ||
| 3 | AA54046 | Рукоять | 1 | |||
| 4 | 19M7986 | Винт с головкой | 2 | M5 X 50 | ||
| 5 | 14M7360 | Стопорная гайка | 2 | M5 | ||
| 6 | A79577 | Кронштейн | 1 | |||
| 7 | R72653 | Пружинное кольцо | 1 | |||
| 8 | RE261354 | Датчик | 1 | Contacting Potentiometer | ||
| 9 | AN207028 | Шаровое соединение | 2 | |||
| 10 | N232954 | Стержень | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| A93082 | Стержень | 1 | ||||
| 11 | A4365R | Уплотнительное кольцо | 1 | |||
| 12 | P48347 | Уплотнительное кольцо | 2 | |||
| 13 | R100686 | Опора | 1 | Position Sensor Shaft | ||
| 14 | A93080 | Элемент жесткости | 1 | |||
| 15 | A101713 | П-образный болт | 1 | Height Sensor Assy | ||
| A93081 | П-образный болт | 1 | ||||
| 16 | AA63099 | Жгут проводов датчика | 1 | |||
| 17 | 19M7163 | Винт с головкой | 1 | M8 X 25 | ||
| 18 | 14M7166 | Стопорная гайка | 1 | M8 |

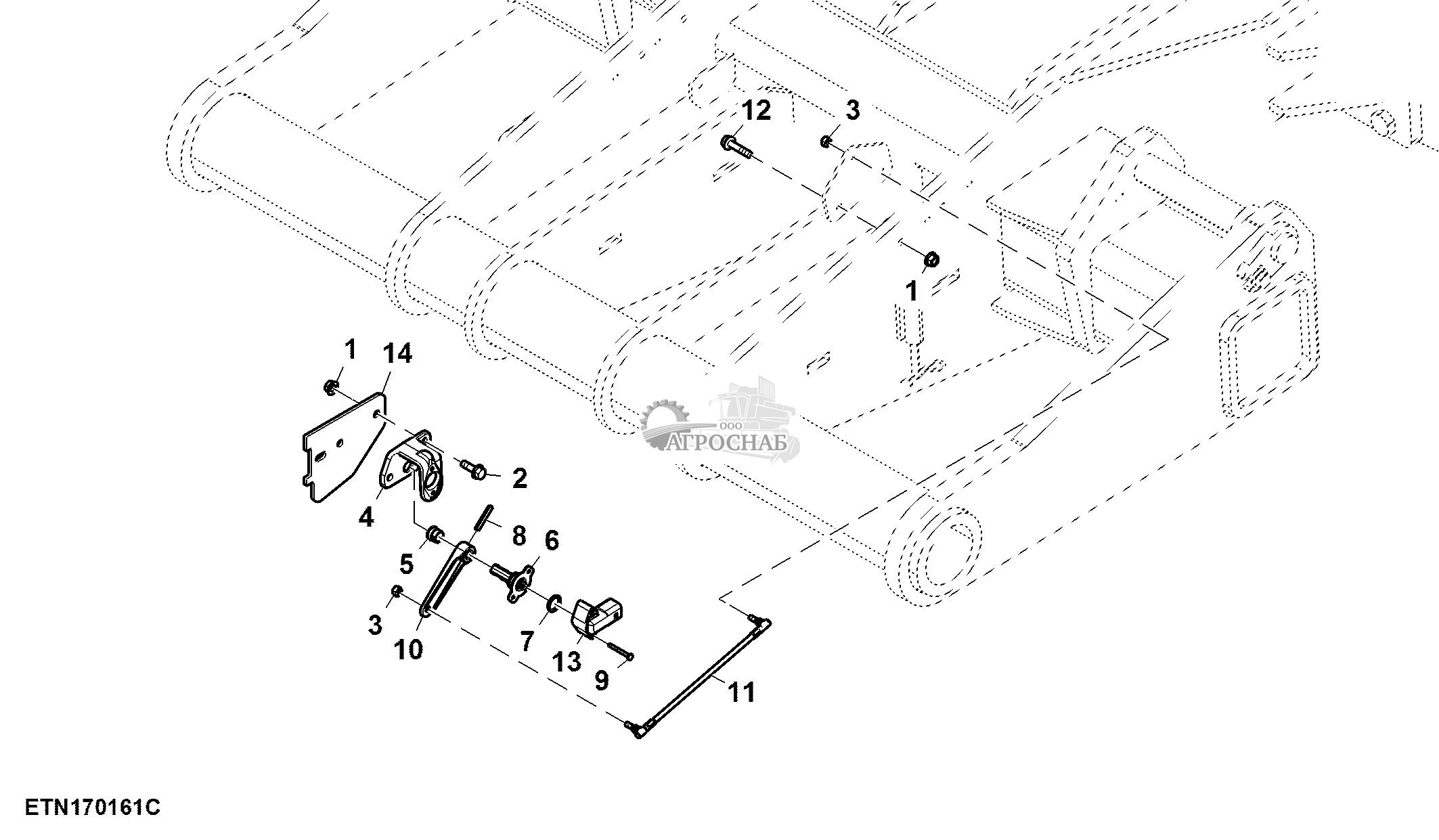

Датчик, положение цилиндра сцепки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 14M7298 | Фланцевая гайка | 2 | M8 | |||
| 2 | 19M7867 | Винт | 2 | M8 X 25 | |||
| 3 | 14H860 | Гайка | 2 | 1/4" | |||
| 4 | HXE16001 | Кронштейн | 1 | Крепление датчика | |||
| 5 | R41076 | Уплотнение | 1 | ||||
| 6 | AXE14888 | Ось | 1 | ||||
| 7 | P48347 | Уплотнительное кольцо | 1 | ||||
| 8 | 34M7216 | Пружинный шплинт | 1 | 6 X 35 mm | |||
| 9 | 19M10375 | Винт с головкой | 2 | M4 X 35 | |||
| 10 | HXE10455 | Рычаг | 1 | Положение рычага | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 11 | AA92833 | Рычажный механизм | 1 | Датчик положения | |||
| 12 | RE345586 | Датчик | 1 | - | 780100 | ||
| RE338141 | Датчик | 1 | 780101 | - | |||
| 13 | T333705 | Изолятор | 2 |
Датчик положения системы центрального подъема
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 14M7298 | Фланцевая гайка | 5 | M8 | |||
| 2 | 19M7867 | Винт | 3 | M8 X 25 | |||
| 3 | 14H860 | Гайка | 2 | 1/4" | |||
| 4 | HXE16001 | Кронштейн | 1 | Крепление датчика | |||
| 5 | R41076 | Уплотнение | 1 | ||||
| 6 | AXE14888 | Ось | 1 | ||||
| 7 | P48347 | Уплотнительное кольцо | 1 | ||||
| 8 | 34M7216 | Пружинный шплинт | 1 | 6 X 35 mm | |||
| 9 | 19M10375 | Винт с головкой | 2 | M4 X 35 | |||
| 10 | HXE10455 | Рычаг | 1 | Положение рычага | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 11 | AA92833 | Рычажный механизм | 1 | Датчик положения | |||
| 12 | 19M7897 | Винт | 2 | M8 X 35 | |||
| 13 | AXE14245 | Датчик | 1 | - | 780100 | ||
| RE336709 | Датчик | 1 | 780101 | - | |||
| 14 | A116897 | Кронштейн | 1 |

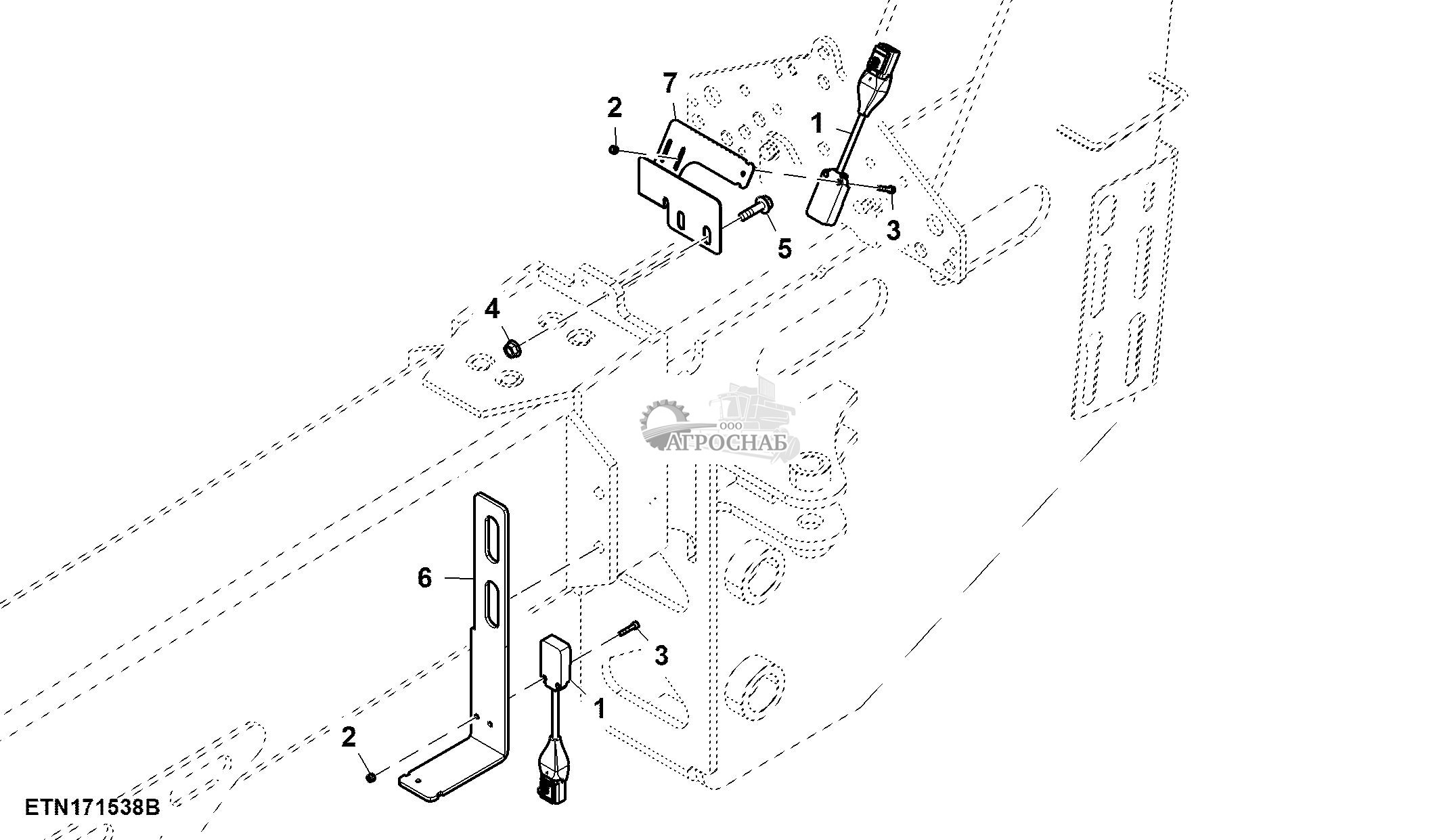

Hitch Latch Position Sensor(Заминка Установки Фиксатора Датчика)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE60489 | Датчик | 2 | |||
| 2 | 14M7264 | Стопорная гайка | 4 | M4 | ||
| 3 | 19M9473 | Винт | 4 | M4 X 20 | ||
| 4 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 5 | 19M7868 | Винт | 2 | M8 X 30 | ||
| 6 | A111459 | Кронштейн | 1 | Hitch Latch Sensor Mount | ||
| 7 | A111460 | Кронштейн | 1 | Hitch Latch Sensor Mount, Top |
Датчик сложенного положения
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 34M7216 | Пружинный шплинт | 1 | 6 X 35 mm | |||
| 2 | RE345586 | Датчик | 1 | - | 780100 | ||
| RE338141 | Датчик | 1 | 780101 | - | |||
| 3 | 14M7100 | Гайка | 2 | M4 | |||
| 4 | 14M7298 | Фланцевая гайка | 2 | M8 | |||
| 5 | 19M10375 | Винт с головкой | 2 | M4 X 35 | |||
| 6 | P48347 | Уплотнительное кольцо | 1 | ||||
| 7 | AXE14888 | Ось | 1 | ||||
| 8 | 19M7867 | Винт | 2 | M8 X 25 |

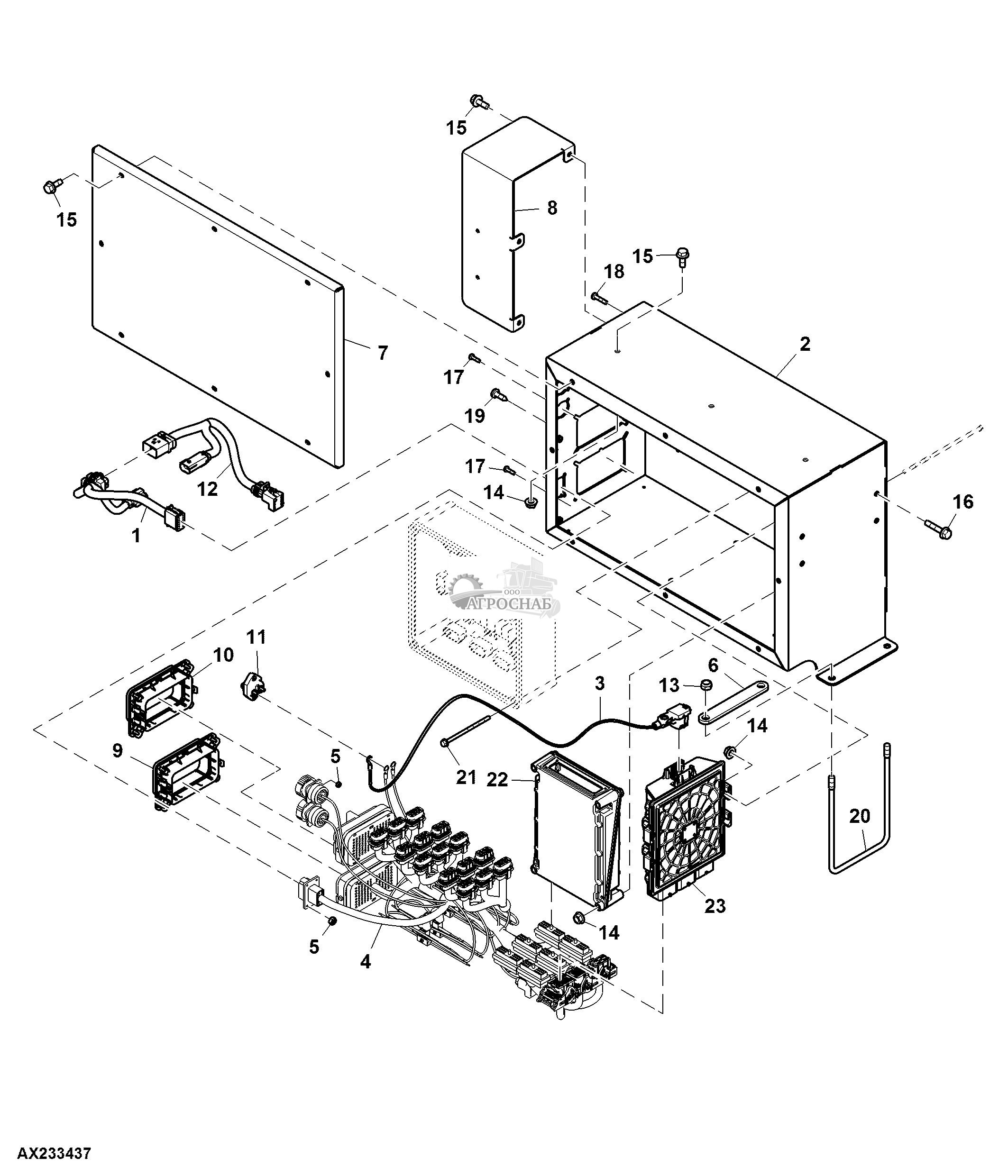

Блок пульта управления контроллера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79323 | Жгут проводов | 1 | CAN Adapter | ||
| 2 | JL111507790 | Коробка | 1 | |||
| 3 | AA84219 | Жгут проводов | 1 | MMC Power Harness | ||
| 4 | AA84218 | Жгут проводов | 1 | Control Box Harness | ||
| 5 | FH320644 | Стопорная гайка | 12 | |||
| 6 | KK12701 | Пластина | 2 | |||
| 7 | KK14116 | Пластина | 1 | |||
| 8 | KK14118 | Пластина | 1 | |||
| 9 | KK15694 | Адаптер | 1 | |||
| 10 | KK15695 | Адаптер | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | KK15797 | Переключатель | 1 | |||
| 12 | PF81137 | Жгут проводов | 1 | Implement Pigtail Terminator Harness | ||
| 13 | 14M7167 | Стопорная гайка | 4 | M10 | ||
| 14 | 14M7303 | Фланцевая гайка | 14 | M6 | ||
| 15 | 19M7775 | Винт | 17 | M6 X 16 | ||
| 16 | 19M7796 | Винт | 4 | M6 X 30 | ||
| 17 | 21H1290 | Винт | 12 | 0.138" X 1/2" | ||
| 18 | 21H1315 | Винт | 2 | 0.164" X 3/4" | ||
| 19 | H125890 | Винт | 8 | 5.486 X 18 mm (0.216" X 0.709") | ||
| 20 | A93079 | П-образный болт | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 19M8827 | Винт | 4 | M6 X 130 | ||
| 22 | AA84168 | Пульт управления | 1 | Seed Monitor | ||
| 23 | AA74745 | Пульт управления | 1 | Seed Meter Master;MARKED AA77062 |

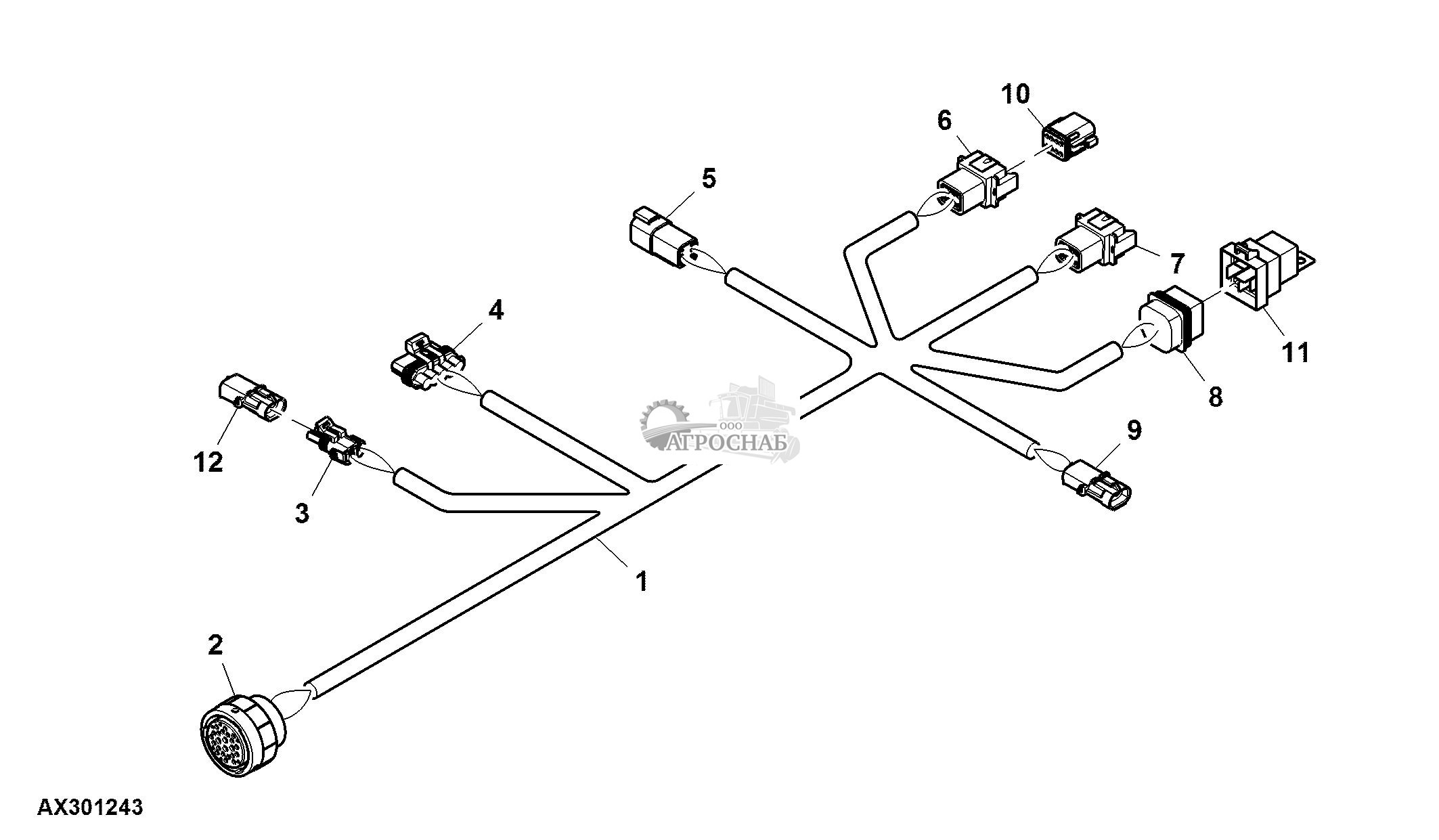

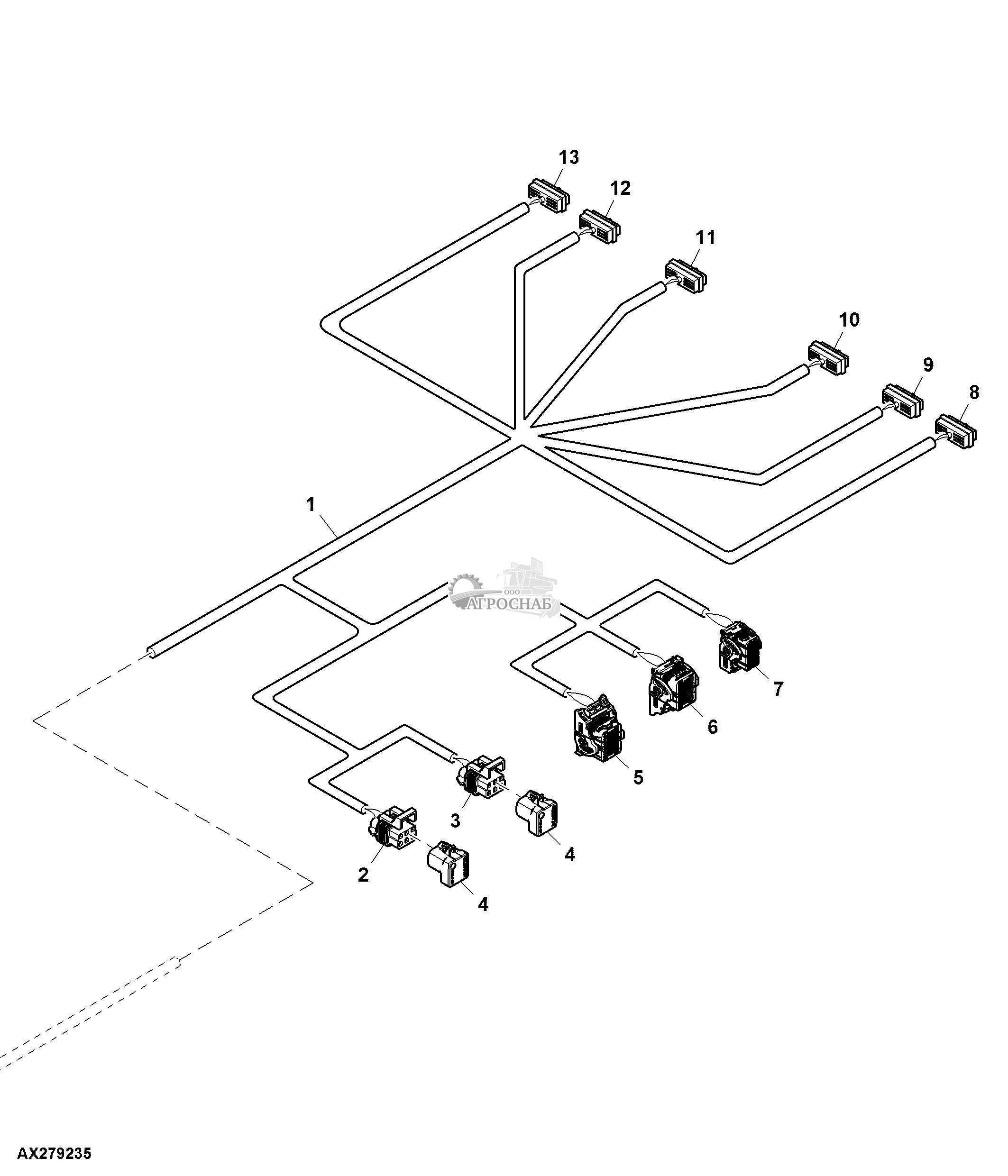

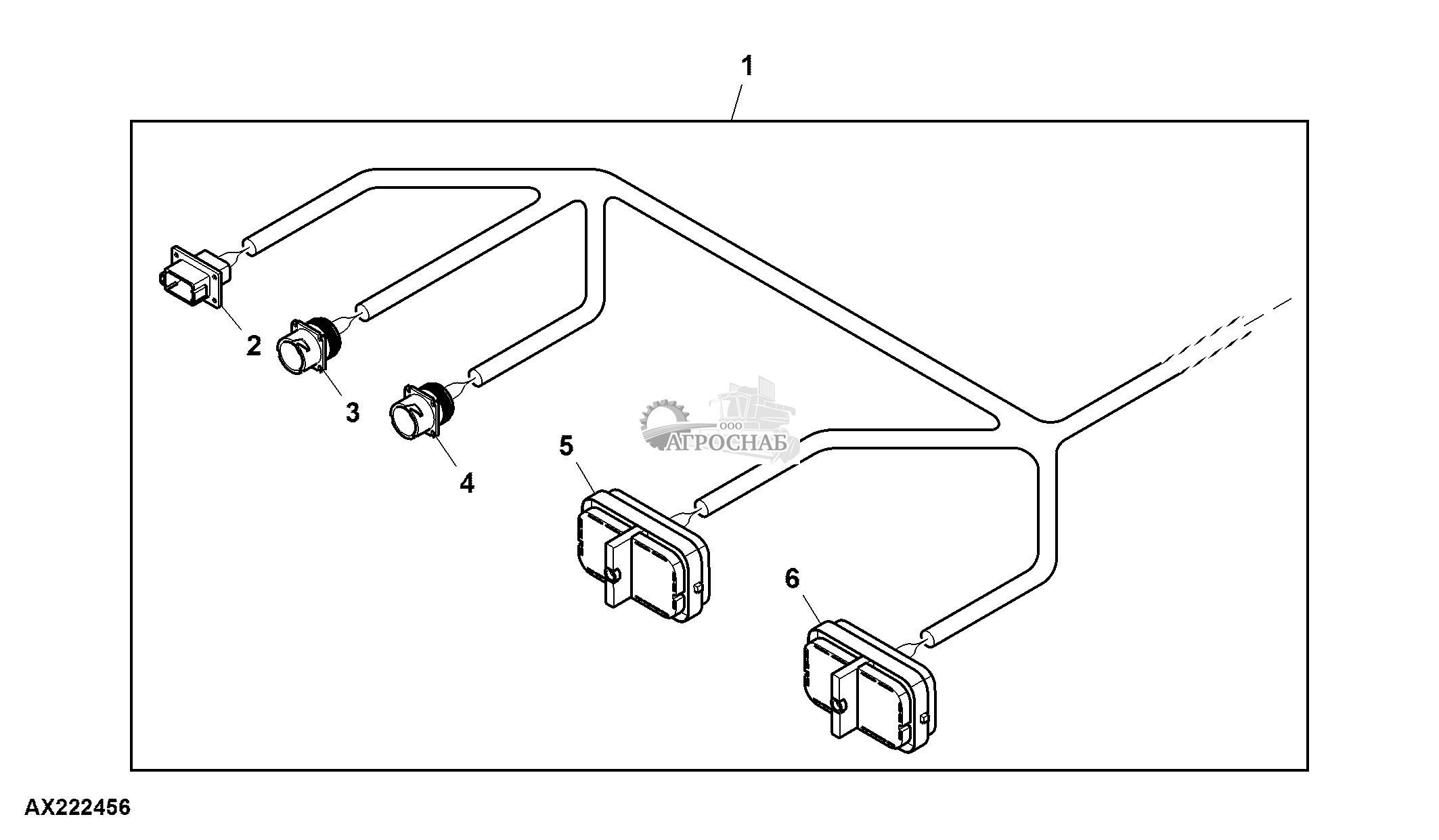

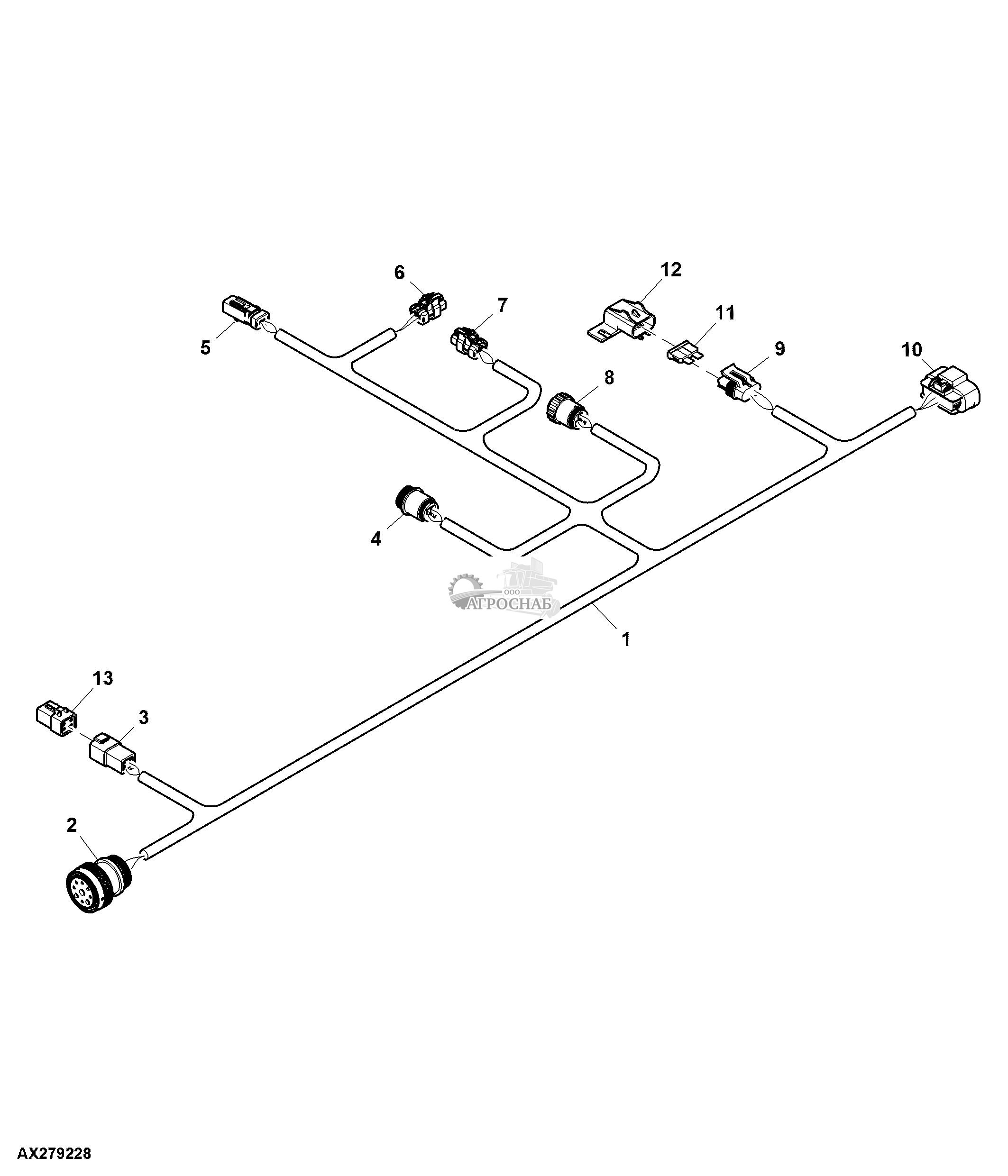

Жгут проводов блока управления (1/3)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84218 | Жгут проводов | 1 | |||
| 2 | 57M8787 | Корпус электр. разъема | 1 | Interconnection to Term inator Extension Harness | ||
| 57M8164 | Клемма электр. разъема | 1 | ||||
| N282069 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 3 | 57M7919 | Корпус электр. разъема | 1 | CAN 3 Subnet, RH | ||
| 57M8164 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M7477 | Колпачок электр. разъема | 1 | ||||
| 57M7770 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 4 | 57M7919 | Корпус электр. разъема | 1 | CAN 3 Subnet, LH | ||
| 57M8164 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M7477 | Колпачок электр. разъема | 1 | ||||
| 57M7770 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M11382 | Корпус электр. разъема | 1 | To Y-Cable 2 | ||
| 57M8592 | Клемма электр. разъема | 1 | ||||
| N282069 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M8164 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8260 | Клемма электр. разъема | 1 | ||||
| 57M8592 | Клемма электр. разъема | 1 | ||||
| 6 | 57M12353 | Корпус электр. разъема | 1 | To Y-Cable 1 | ||
| N282069 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M8164 | Клемма электр. разъема | 1 | ||||
| 57M8260 | Клемма электр. разъема | 1 |

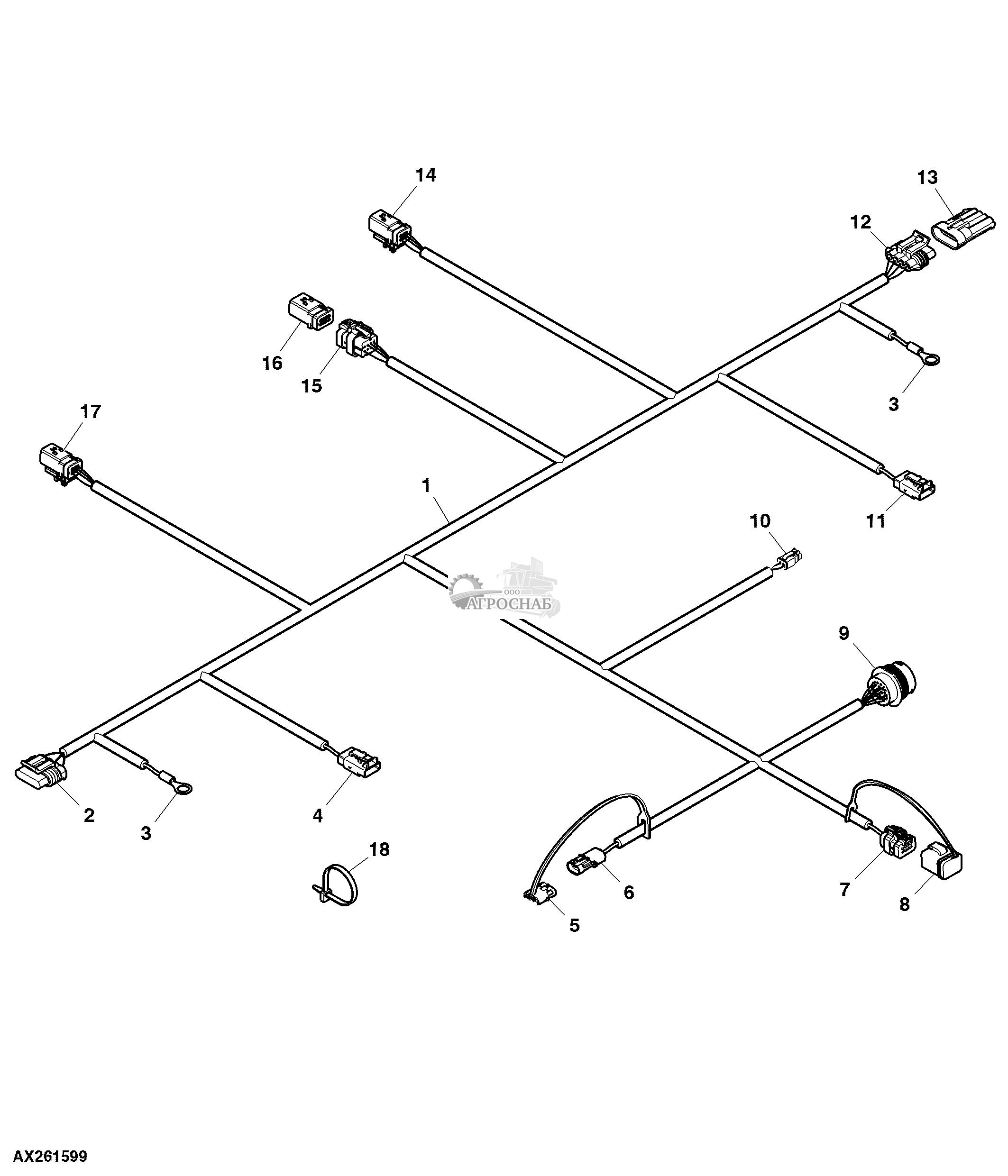

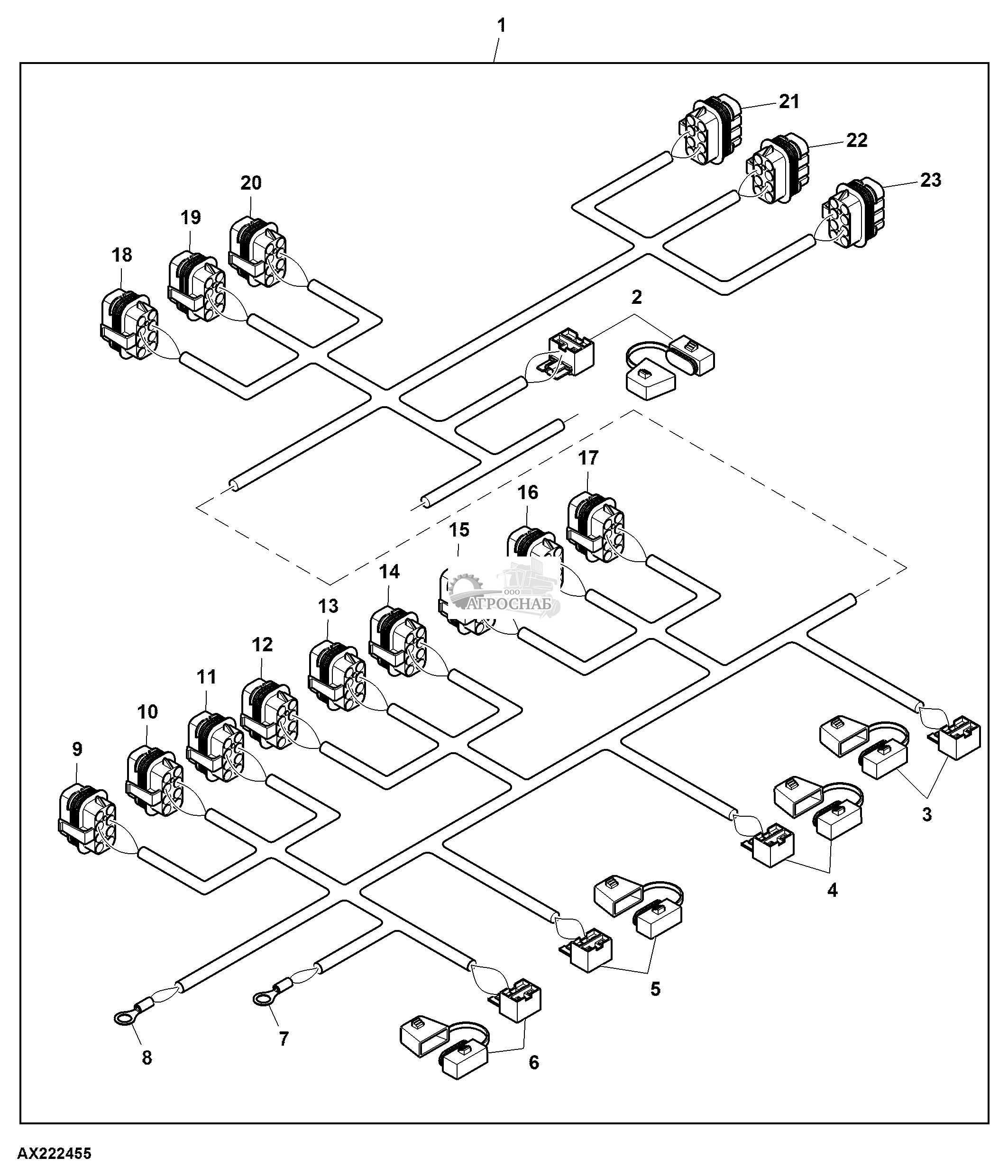

Жгут проводов блока управления (2 из 3)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84218 | Жгут проводов | 1 | |||
| 2 | 57M12357 | Вспом. электр. разъем | 1 | EPM Fuse 5 | ||
| 57M12358 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M12357 | Вспом. электр. разъем | 1 | EPM Fuse 4 | ||
| 57M12358 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M12357 | Вспом. электр. разъем | 1 | EPM Fuse 3 | ||
| 57M12358 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M12357 | Вспом. электр. разъем | 1 | EPM Fuse 2 | ||
| 57M12358 | Вспом. электр. разъем | 1 | ||||
| 6 | 57M12357 | Вспом. электр. разъем | 1 | EPM Fuse 1 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M12358 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M12659 | Клемма электр. разъема | 1 | Control Box Auxilliary 40 A | ||
| 8 | 57M12659 | Клемма электр. разъема | 1 | Control Box Battery 40 A | ||
| 9 | 57M8985 | Корпус электр. разъема | 1 | EPM 1-1 | ||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9218 | Уплотнен. электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 10 | 57M8983 | Корпус электр. разъема | 1 | EPM 1-2 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7297 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 11 | 57M8986 | Корпус электр. разъема | 1 | EPM 1-3 | ||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 12 | 57M8985 | Корпус электр. разъема | 1 | EPM 2-1 | ||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9218 | Уплотнен. электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 13 | 57M8983 | Корпус электр. разъема | 1 | EPM 2-2 | ||
| 57M7297 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 14 | 57M8986 | Корпус электр. разъема | 1 | EPM 2-3 | ||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 15 | 57M8985 | Корпус электр. разъема | 1 | EPM 3-1 | ||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9218 | Уплотнен. электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 16 | 57M8983 | Корпус электр. разъема | 1 | EPM 3-2 | ||
| 57M7297 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 17 | 57M8986 | Корпус электр. разъема | 1 | EPM 3-3 | ||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 18 | 57M8985 | Корпус электр. разъема | 1 | EPM 4-1 | ||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9218 | Уплотнен. электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 19 | 57M8983 | Корпус электр. разъема | 1 | EPM 4-2 | ||
| 57M7297 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 20 | 57M8986 | Корпус электр. разъема | 1 | EPM 4-3 | ||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 21 | 57M8985 | Корпус электр. разъема | 1 | EPM 5-1 | ||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9547 | Клемма электр. разъема | 1 | ||||
| 57M9218 | Уплотнен. электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 22 | 57M8983 | Корпус электр. разъема | 1 | EPM 5-2 | ||
| 57M7297 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 23 | 57M8986 | Корпус электр. разъема | 1 | EPM 5-3 | ||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| R78064 | Пробка пол. эл. разъема | 1 | ||||
| 57M9083 | Вспом. электр. разъем | 1 |

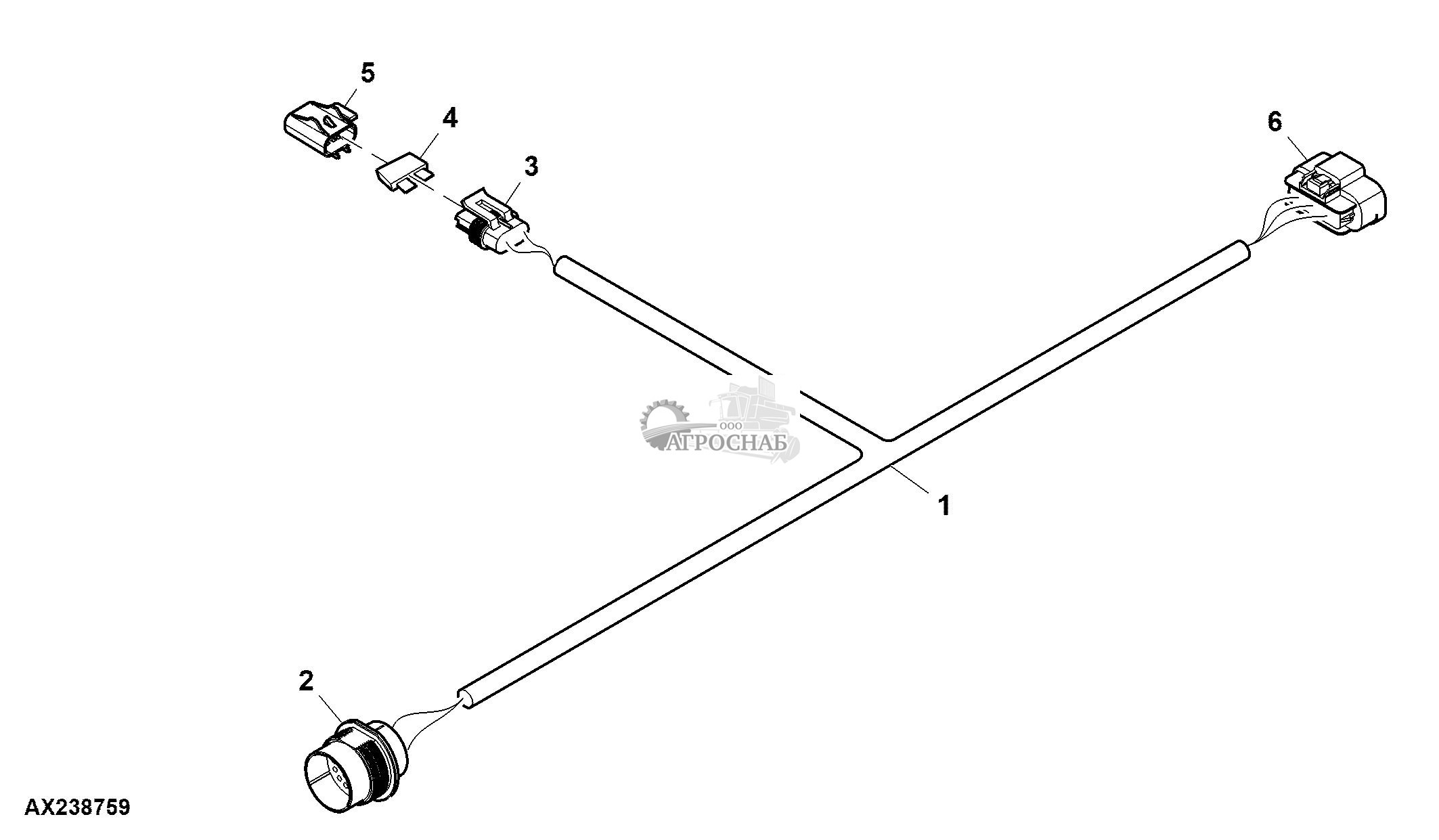

Жгут проводов блока управления (3 из 3)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84218 | Жгут проводов | 1 | |||
| 2 | 57M7260 | Корпус электр. разъема | 1 | Control Area Network Subnet Terminator, RH | ||
| 57M10770 | Клемма электр. разъема | 1 | ||||
| 57M7258 | Уплотнен. электр. разъема | 1 | ||||
| 57M7291 | Узел электрич. разъема | 1 | ||||
| 3 | 57M7260 | Корпус электр. разъема | 1 | Control Area Network Subnet Terminator, LH | ||
| 57M10770 | Клемма электр. разъема | 1 | ||||
| 57M7258 | Уплотнен. электр. разъема | 1 | ||||
| 57M7291 | Узел электрич. разъема | 1 | ||||
| 4 | RE207311 | Электрон. блок управления | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 5 | 57M10329 | Корпус электр. разъема | 1 | Planter Main 2-J3 | ||
| 57M10330 | Клемма электр. разъема | 1 | ||||
| 57M10617 | Корпус электр. разъема | 1 | ||||
| 57M10333 | Пробка пол. эл. разъема | 1 | ||||
| 57M10334 | Пробка пол. эл. разъема | 1 | ||||
| 57M10401 | Вспом. электр. разъем | 1 | ||||
| 6 | 57M10124 | Корпус электр. разъема | 1 | Planter Main 2-J2 | ||
| 57M10617 | Корпус электр. разъема | 1 | ||||
| 57M9875 | Пробка пол. эл. разъема | 1 | ||||
| 57M10333 | Пробка пол. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M10334 | Пробка пол. эл. разъема | 1 | ||||
| 57M10401 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M10614 | Корпус электр. разъема | 1 | Planter Main 2-J1 | ||
| 57M10330 | Клемма электр. разъема | 1 | ||||
| 57M10617 | Корпус электр. разъема | 1 | ||||
| 57M10333 | Пробка пол. эл. разъема | 1 | ||||
| 57M10334 | Пробка пол. эл. разъема | 1 | ||||
| 57M10613 | Корпус электр. разъема | 1 | ||||
| 8 | 57M9169 | Клемма электр. разъема | 1 | Seed Monitor 3-1 | ||
| 57M10925 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | 57M9172 | Корпус электр. разъема | 1 | Seed Monitor 3-2 | ||
| 57M10925 | Клемма электр. разъема | 1 | ||||
| 10 | 57M9169 | Клемма электр. разъема | 1 | Seed Monitor 2-1 | ||
| 57M10925 | Клемма электр. разъема | 1 | ||||
| 11 | 57M9172 | Корпус электр. разъема | 1 | Seed Monitor 2-2 | ||
| 57M10925 | Клемма электр. разъема | 1 | ||||
| 12 | 57M9169 | Клемма электр. разъема | 1 | Seed Monitor 1-1 | ||
| 57M10925 | Клемма электр. разъема | 1 | ||||
| 13 | 57M9172 | Корпус электр. разъема | 1 | Seed Monitor 1-2 | ||
| 57M10925 | Клемма электр. разъема | 1 |
Переходной жгут проводов шины CAN
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79323 | Жгут проводов | 1 | |||
| 2 | 57M9764 | Корпус электр. разъема | 1 | To CAN Terminator 1 | ||
| 57M9807 | Клемма электр. разъема | 1 | ||||
| 57M9809 | Клемма электр. разъема | 1 | ||||
| 57M10336 | Пробка пол. эл. разъема | 1 | ||||
| 3 | 57M8008 | Узел электрич. разъема | 1 | To Control Box | ||
| 57M8165 | Клемма электр. разъема | 1 | ||||
| N282070 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M7681 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 4 | 57M9683 | Корпус электр. разъема | 1 | To CAN Terminator 2 | ||
| 57M10927 | Клемма электр. разъема | 1 |
Master Meter Control Harness(Мастер Управления Метр Проводов)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84219 | Жгут проводов | 1 | |||
| 2 | AL201527 | Корпус электр. разъема | 1 | PM2 Controller | ||
| 3 | ...... | Корпус электр. разъема | 1 | PM2 Power, VC Ring M5 |

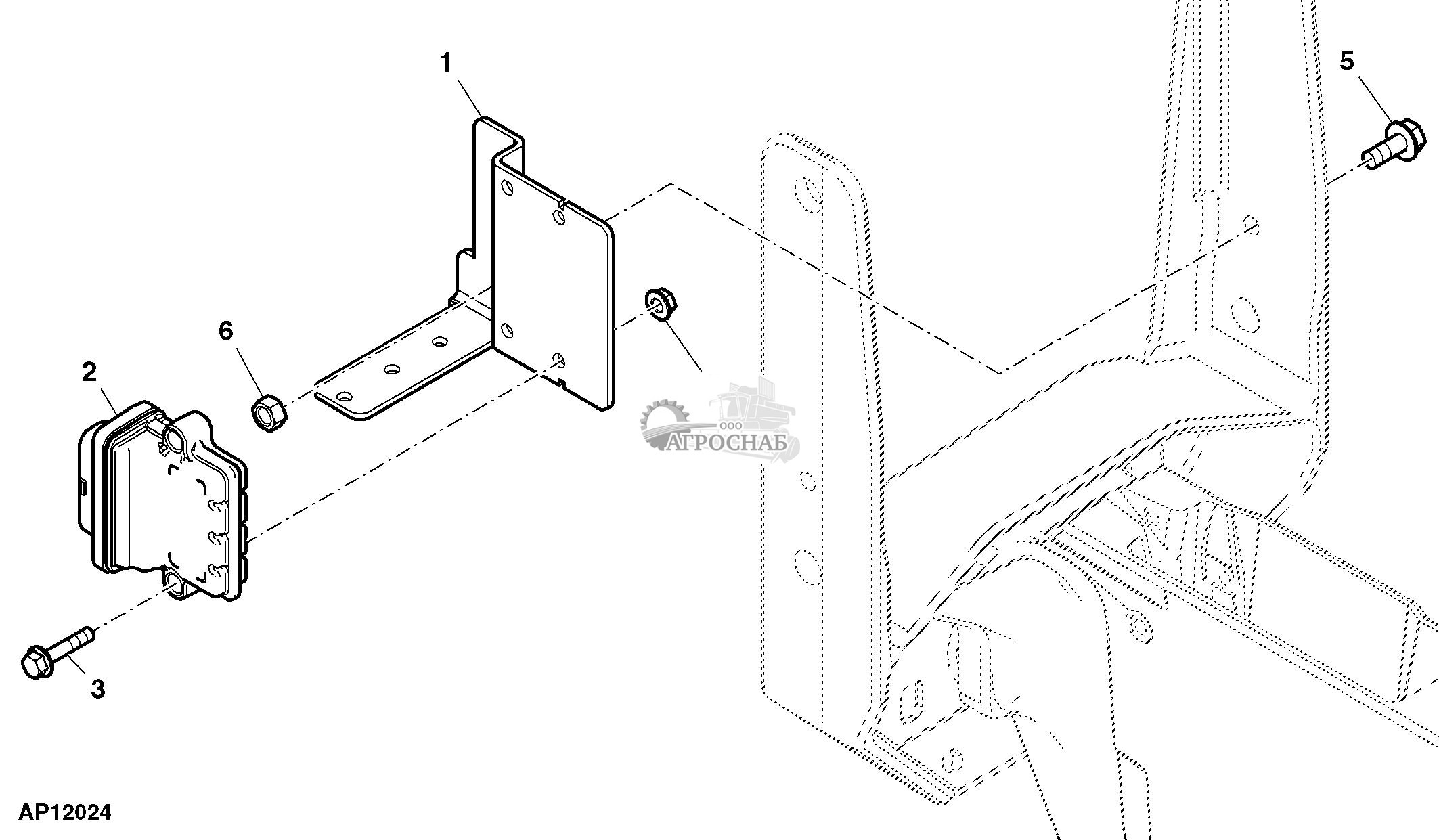

Электронный блок управления и крепление
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M8319 | Винт | 4 | M8 X 50 | ||
| 2 | AH224250 | Электрон. блок управления | 5 | |||
| 3 | A101381 | Кронштейн | 3 | |||
| 4 | 14M7298 | Фланцевая гайка | 8 | M8 | ||
| 5 | 19M7798 | Винт | 4 | M8 X 40 |

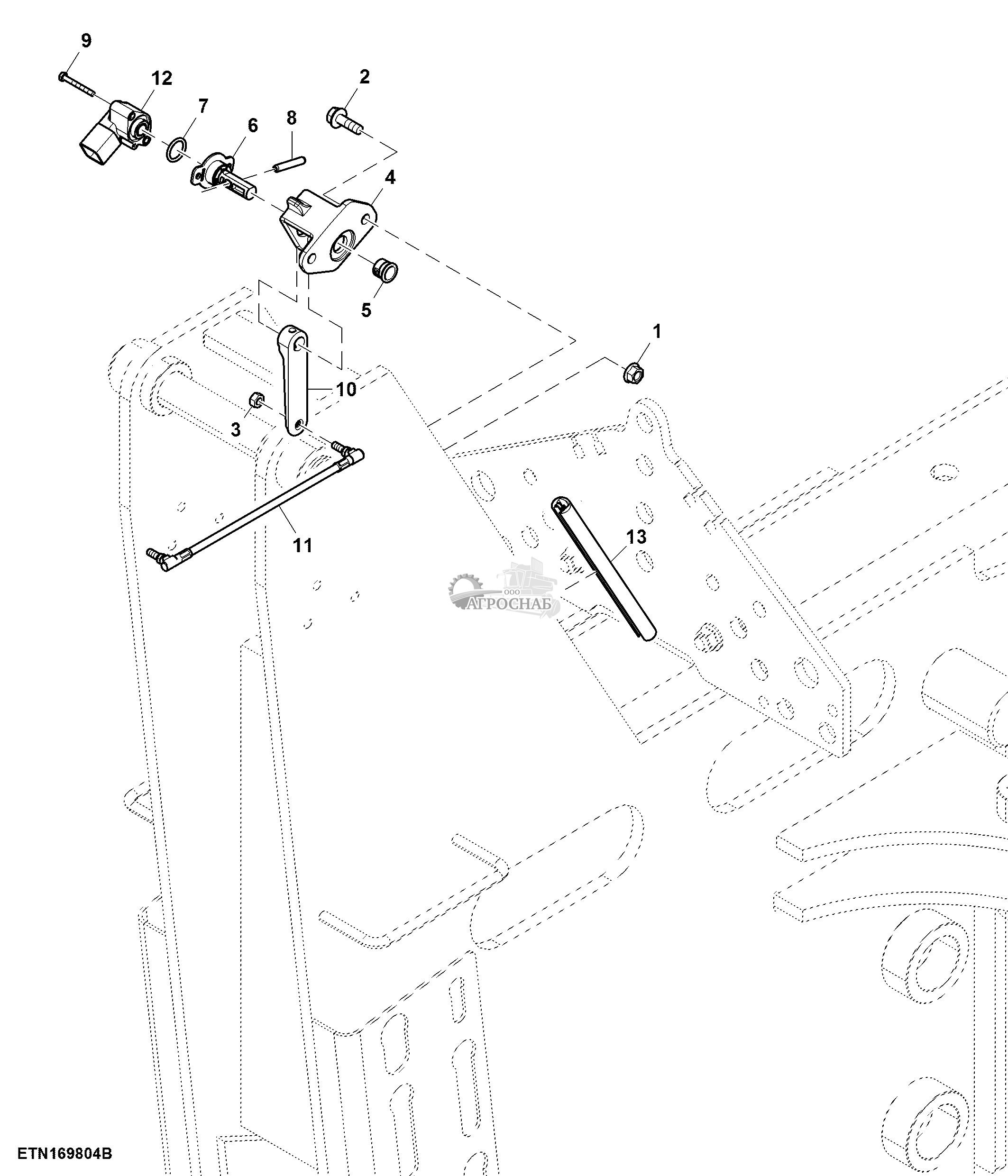

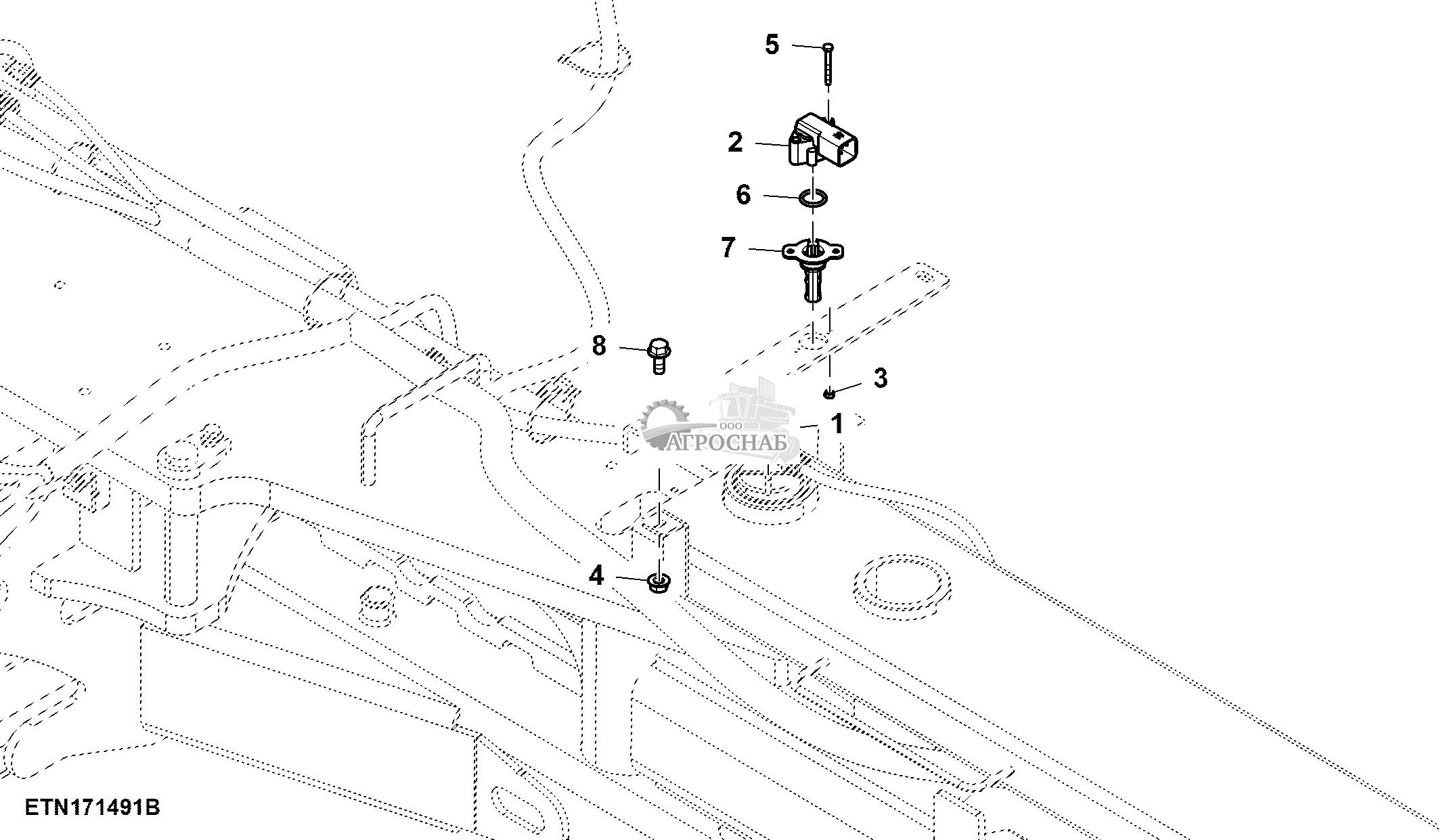

Датчик движения колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA47936 | Датчик | 1 | Hall Effect | ||
| 2 | 19M7182 | Винт с головкой | 2 | M12 X 50 | ||
| 3 | A61237 | Гайка | 2 | |||
| 4 | AA84217 | Жгут проводов | 1 | Motion Sensor | ||
| 5 | 14M7274 | Гайка | 2 | M10 | ||
| 6 | AA84656 | Кронштейн | 1 | |||
| 7 | A101424 | Тональное колесо | 2 | Half 12 Bolt |
Wheel Motion Sensor Harness(Колесо Датчика Движения Проводов)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84217 | Жгут проводов | 1 | |||
| 2 | 57M7629 | Корпус электр. разъема | 1 | To Y-Cable | ||
| 57M8164 | Клемма электр. разъема | 3 | ||||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 3 | ||||
| 3 | R78054 | Узел электрич. разъема | 1 | Motion Sensor | ||
| 57M7252 | Клемма электр. разъема | 3 | ||||
| 57M9218 | Уплотнен. электр. разъема | 3 |
Height Sensor Harness(Датчик Высоты Проводов)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84216 | Жгут проводов | 1 | |||
| 2 | 57M8014 | Корпус электр. разъема | 1 | To LH Backbone | ||
| 3 | RE12364 | Узел электрич. разъема | 1 | To Height Sensor |

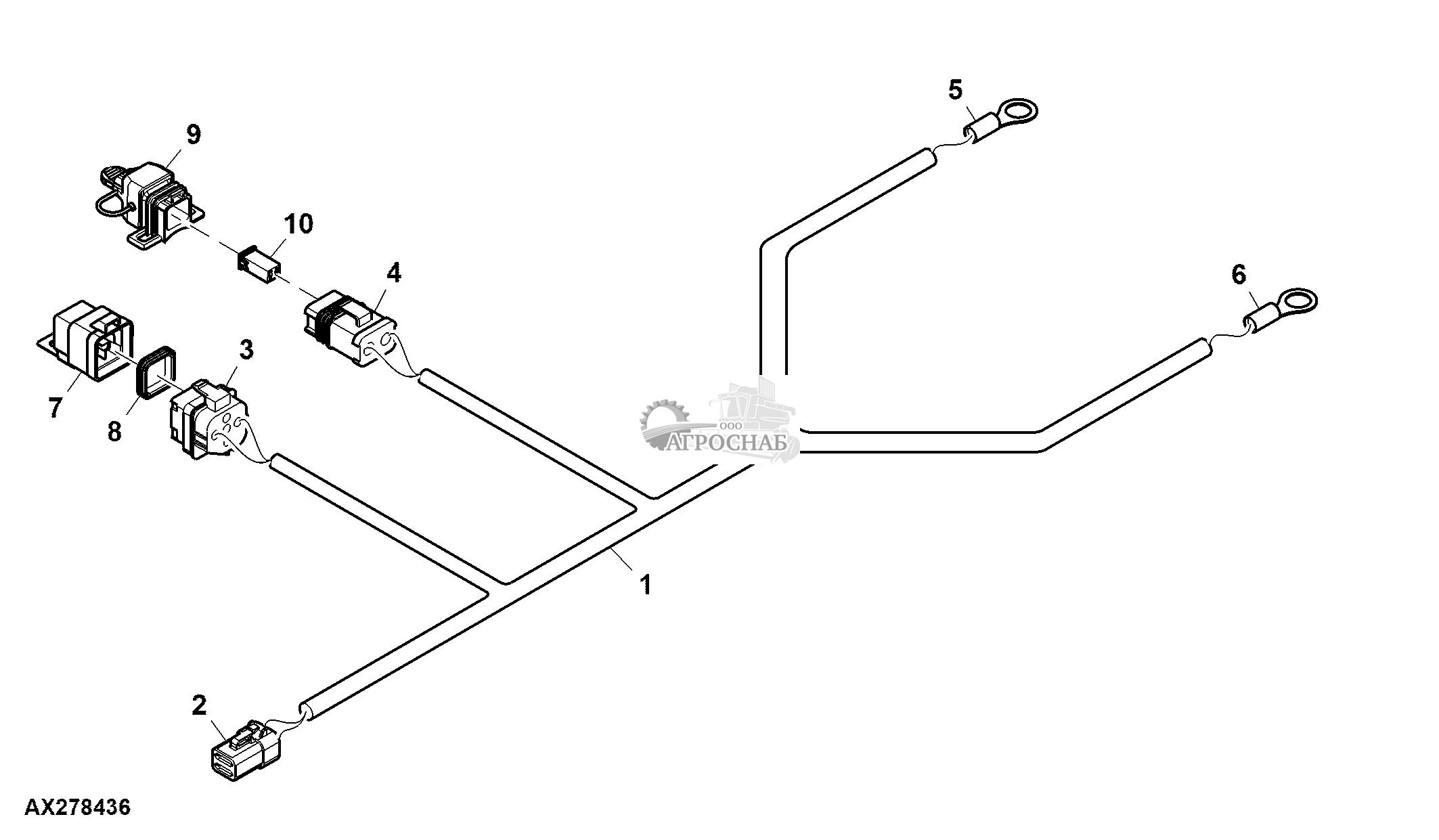

Жгут проводов аккумулятора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84400 | Жгут проводов | 1 | |||
| 2 | 57M9131 | Клемма электр. разъема | 1 | Inter Connector to Conversion Harness | ||
| Z70740 | Вспом. электр. разъем | 1 | ||||
| 57M8593 | Клемма электр. разъема | 4 | ||||
| 3 | 57M10224 | Корпус электр. разъема | 1 | Relay Battery | ||
| R104571 | Клемма электр. разъема | 4 | ||||
| 57M7741 | Клемма электр. разъема | 1 | ||||
| 4 | 57M8981 | Корпус электр. разъема | 1 | Fuse 40 A | ||
| 57M8966 | Клемма электр. разъема | 2 | ||||
| 57M8967 | Уплотнен. электр. разъема | 2 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 5 | 57M12656 | Клемма электр. разъема | 1 | Red Terminal | ||
| 6 | 57M12656 | Клемма электр. разъема | 1 | Black Terminal | ||
| 7 | 57M12655 | Вспом. электр. разъем | 1 | Cap | ||
| 8 | 57M12290 | Уплотнен. электр. разъема | 1 | |||
| 9 | 57M12660 | Вспом. электр. разъем | 1 | Cap | ||
| 10 | 57M12661 | Вспом. электр. разъем | 1 | 40 A |
Привязной жгут проводов шины CAN
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA80175 | Жгут проводов | 1 | CAN Tether Wiring Harness | ||
| 2 | 57M7656 | Узел электрич. разъема | 1 | Inter Connector to Contro l Area Network Draft Tube | ||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 57M7614 | Клемма электр. разъема | 1 | ||||
| 57M8165 | Клемма электр. разъема | 4 | ||||
| 57M8569 | Клемма электр. разъема | 3 | ||||
| 3 | 57M9131 | Клемма электр. разъема | 1 | Inter Connector to Compressor Harness | ||
| Z70740 | Вспом. электр. разъем | 1 | ||||
| 57M8593 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 4 | 57M8044 | Корпус электр. разъема | 1 | Inter Connector to Convenience Harness | ||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 57M8260 | Клемма электр. разъема | 6 | ||||
| 57M7613 | Клемма электр. разъема | 2 | ||||
| 5 | 57M10720 | Корпус электр. разъема | 1 | Implement Inline Connector | ||
| 57M8569 | Клемма электр. разъема | 2 | ||||
| 57M8165 | Клемма электр. разъема | 4 | ||||
| R78069 | Пробка пол. эл. разъема | 1 |
Convenience Harness, 2WD(Удобство проводка от WD)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84399 | Жгут проводов | 1 | |||
| 2 | 57M9131 | Клемма электр. разъема | 1 | To Convenience Harness | ||
| Z70740 | Вспом. электр. разъем | 1 | ||||
| 3 | AZ55811 | Корпус электр. разъема | 1 | To Battery Box | ||
| 57M8592 | Клемма электр. разъема | 1 | ||||
| 57M11116 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M12658 | Корпус электр. разъема | 1 | To CAN Tether Harness | ||
| 57M8593 | Клемма электр. разъема | 1 | ||||
| 57M8569 | Клемма электр. разъема | 1 | ||||
| 57M11016 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9137 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M8729 | Корпус электр. разъема | 1 | Auxilliary Power | ||
| 57M8486 | Клемма электр. разъема | 1 | ||||
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| 6 | 57M9726 | Корпус электр. разъема | 1 | Switch Box | ||
| 57M9807 | Клемма электр. разъема | 1 | ||||
| 57M9730 | Корпус электр. разъема | 1 | ||||
| 7 | 57M9730 | Корпус электр. разъема | 1 | |||
| 57M9811 | Клемма электр. разъема | 1 | ||||
| 8 | 57M9726 | Корпус электр. разъема | 1 | Foot Switch | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9807 | Клемма электр. разъема | 1 | ||||
| 57M9730 | Корпус электр. разъема | 1 | ||||
| 9 | AE44929 | Узел электрич. разъема | 1 | Trac Conv Outlet | ||
| 57M9239 | Клемма электр. разъема | 1 | ||||
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| 10 | R104570 | Узел электрич. разъема | 1 | |||
| R104933 | Клемма электр. разъема | 1 | ||||
| 57M12651 | Вспом. электр. разъем | 1 | Fuse 10 A | |||
| 11 | 57M12355 | Корпус электр. разъема | 1 | CCS™ Disconnect Box | ||
| 57M8300 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9446 | Уплотнен. электр. разъема | 1 | ||||
| 57M9919 | Вспом. электр. разъем | 1 | ||||
| 12 | 57M8487 | Колпачок электр. разъема | 1 |
Жгут проводов розетки электропитания, 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84403 | Жгут проводов | 1 | |||
| 2 | 57M12658 | Вспом. электр. разъем | 1 | Inter Connector to CAN Tether | ||
| 57M11016 | Вспом. электр. разъем | 1 | Plug | |||
| 57M7614 | Клемма электр. разъема | 1 | ||||
| 57M8569 | Клемма электр. разъема | 6 | ||||
| 57M9137 | Вспом. электр. разъем | 1 | ||||
| 3 | AZ55811 | Корпус электр. разъема | 1 | Inter Connector to Battery Harness | ||
| 57M11116 | Вспом. электр. разъем | 1 | ||||
| 57M8592 | Клемма электр. разъема | 4 | ||||
| 4 | 57M8729 | Корпус электр. разъема | 1 | Tractor Convenience Outlet | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| 57M8486 | Клемма электр. разъема | 3 | ||||
| 5 | 57M9726 | Корпус электр. разъема | 1 | Trailer Light North America | ||
| 57M9807 | Клемма электр. разъема | 2 | ||||
| 6 | 57M9730 | Корпус электр. разъема | 1 | Cap | ||
| 57M9811 | Клемма электр. разъема | 2 | ||||
| 7 | 57M9726 | Корпус электр. разъема | 1 | Trailer Light Europe | ||
| 57M9807 | Клемма электр. разъема | 2 | ||||
| 8 | AE44929 | Узел электрич. разъема | 1 | Auxilliary Light | ||
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9239 | Клемма электр. разъема | 3 | ||||
| 9 | R104570 | Узел электрич. разъема | 1 | Fuse 10 A | ||
| R104933 | Клемма электр. разъема | 2 | ||||
| 10 | 57M12355 | Корпус электр. разъема | 1 | CCS™ Disconnect Box | ||
| 57M9919 | Вспом. электр. разъем | 1 | ||||
| 57M8321 | Клемма электр. разъема | 5 | ||||
| 57M9446 | Уплотнен. электр. разъема | 11 | ||||
| 11 | 57M12651 | Вспом. электр. разъем | 1 | Fuse | ||
| 12 | 57M8487 | Колпачок электр. разъема | 1 | Cap | ||
| 13 | 57M9131 | Клемма электр. разъема | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| Z70740 | Вспом. электр. разъем | 1 | ||||
| 57M8593 | Клемма электр. разъема | 1 |

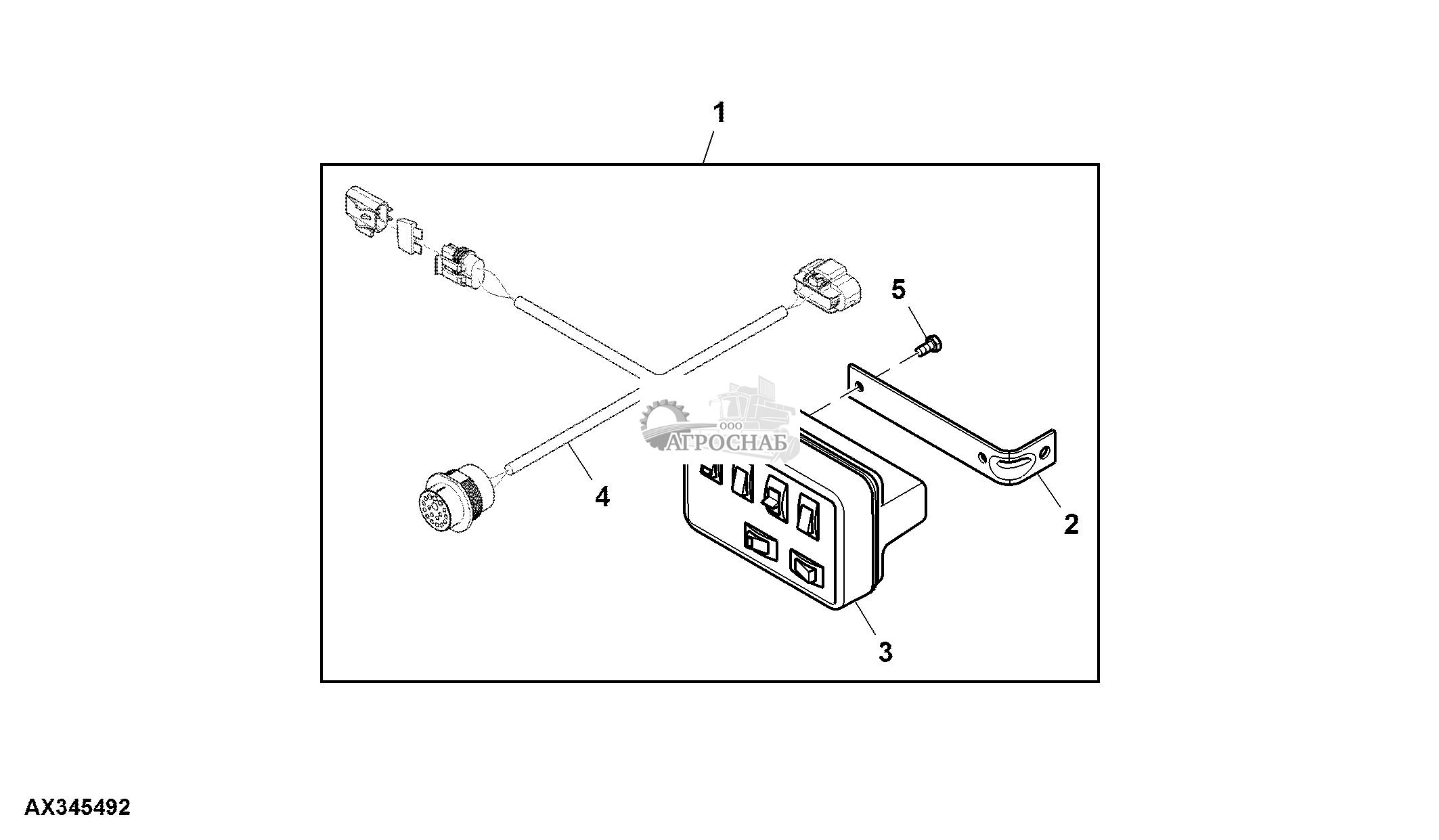

Frame Control Wiring Harness Kit, CCS™, 2WD(Контроль жгут проводов каркаса комплекта КСУ от WD)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JL113747090 | Комплект жгута проводов | 1 | |||
| 2 | A68688 | Уголок | 1 | |||
| 3 | AA62743 | Пульт управления | 1 | |||
| 4 | AA84401 | Жгут проводов | 1 | |||
| 5 | 19M6614 | Винт с головкой | 1 | M6 X 12 |

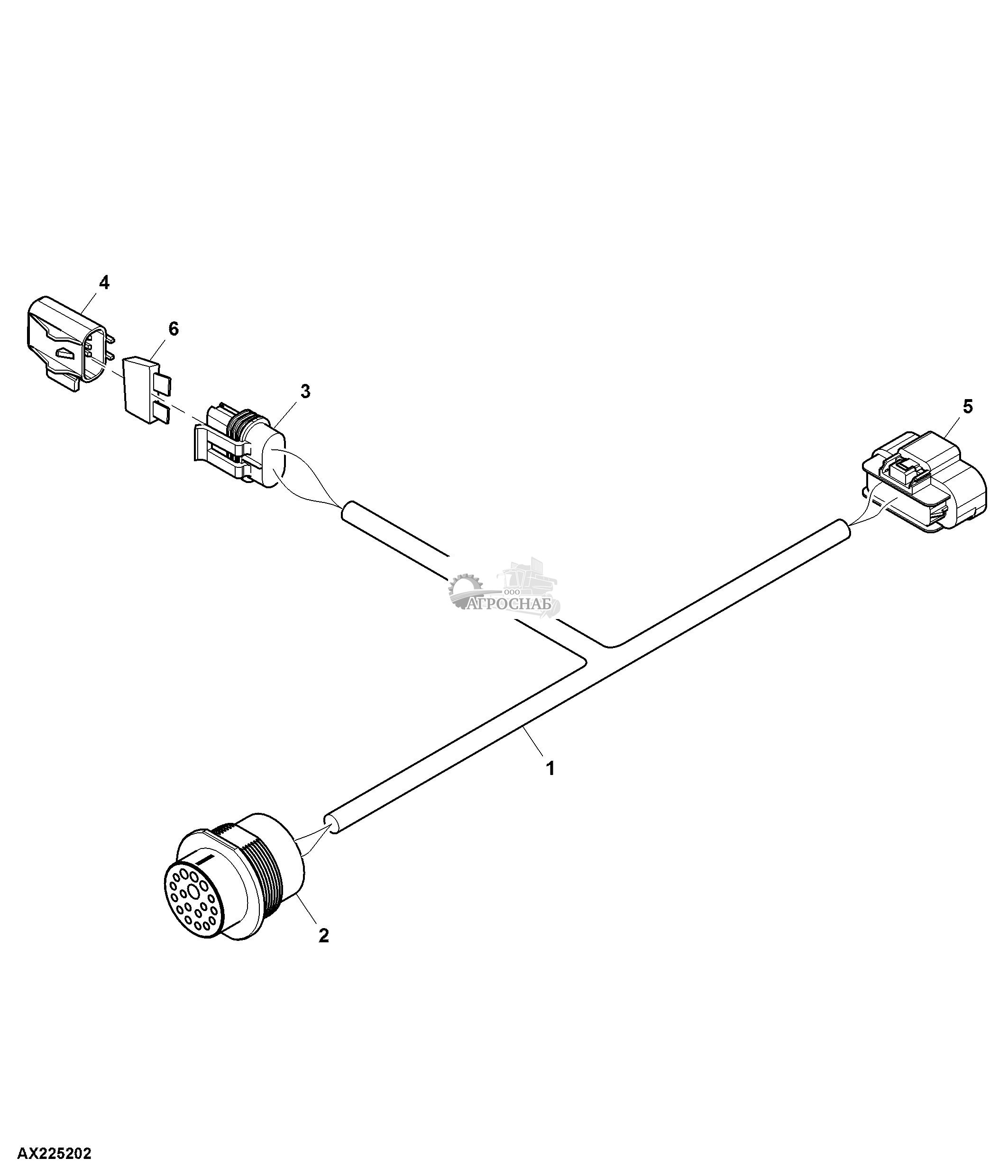

Frame Control Harness, 2WD(Контроль рамы проводов от WD)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84401 | Жгут проводов | 1 | |||
| 2 | 57M7944 | Корпус электр. разъема | 1 | To Frame Tether | ||
| N282069 | Клемма электр. разъема | 11 | ||||
| 57M8260 | Клемма электр. разъема | 2 | ||||
| 57M7905 | Узел электрич. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 4 | ||||
| 3 | R104570 | Узел электрич. разъема | 1 | Fuse 10 A | ||
| 57M7579 | Клемма электр. разъема | 2 | ||||
| 4 | 57M8487 | Колпачок электр. разъема | 1 | Cap | ||
| 5 | 57M12355 | Корпус электр. разъема | 1 | To Frame | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8321 | Клемма электр. разъема | 13 | ||||
| 57M8446 | Клемма электр. разъема | 3 | ||||
| 57M9919 | Вспом. электр. разъем | 1 | ||||
| 57M8300 | Клемма электр. разъема | 13 | ||||
| 6 | 57M12652 | Вспом. электр. разъем | 2 | Fuse 10 A |
Жгут проводов управления рамой, 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84405 | Жгут проводов | 1 | |||
| 2 | 57M8677 | Корпус электр. разъема | 1 | To Frame Tether | ||
| 3 | 57M8267 | Корпус электр. разъема | 1 | |||
| 4 | 57M12652 | Вспом. электр. разъем | 1 | Fuse 10A | ||
| 5 | 57M8487 | Колпачок электр. разъема | 1 | |||
| 6 | 57M12355 | Корпус электр. разъема | 1 | To Frame | ||
| 57M9919 | Вспом. электр. разъем | 1 |
Пульт управления, без системы центрального распределения (CCS™)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA60749 | Пульт управления | 1 | |||
| 2 | AA57228 | Печатная плата | 1 | |||
| 3 | AA59147 | Тумблер/кулисный переключ. | 1 | 3 Position, Green Led | ||
| 4 | AA59148 | Тумблер/кулисный переключ. | 2 | 3 Position | ||
| 5 | AA59150 | Тумблер/кулисный переключ. | 2 | 3 Position, Momentary | ||
| 6 | AA53758 | Реле | 1 | |||
| 7 | AA60742 | Тумблер/кулисный переключ. | 1 | 3 Position, W/ Lever |
Комплект жгута проводов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JL113851788 | Комплект жгута проводов | 1 | |||
| 2 | AA77091 | Жгут проводов | 1 | Convenience Wiring Harness | ||
| 3 | AA80175 | Жгут проводов | 1 | CAN Tether Wiring Harness |
Комплект, привязной жгут проводов шины CAN / жгут проводов розетки 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JL113845696 | Комплект жгута проводов | 1 | |||
| 2 | AA80175 | Жгут проводов | 1 | CAN Tether | ||
| 3 | AA84403 | Жгут проводов | 1 | 4WD Convenience |
Variable Rate Drive Pigtail Harness(Переменная Косичку Диск Скорость Проводки)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79319 | Жгут проводов | 1 | |||
| 2 | 57M8014 | Корпус электр. разъема | 1 | Inter connection to Variable Rate Drive | ||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| N282069 | Клемма электр. разъема | 5 | ||||
| 57M9218 | Уплотнен. электр. разъема | 3 | ||||
| 3 | RE12363 | Клемма электр. разъема | 1 | Drive | ||
| 57M7251 | Клемма электр. разъема | 2 | ||||
| 57M9218 | Уплотнен. электр. разъема | 2 | ||||
| 4 | R78054 | Узел электрич. разъема | 1 | Variable Rate Drive Sensor RPM | ||
| 57M7252 | Клемма электр. разъема | 3 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9218 | Уплотнен. электр. разъема | 3 |

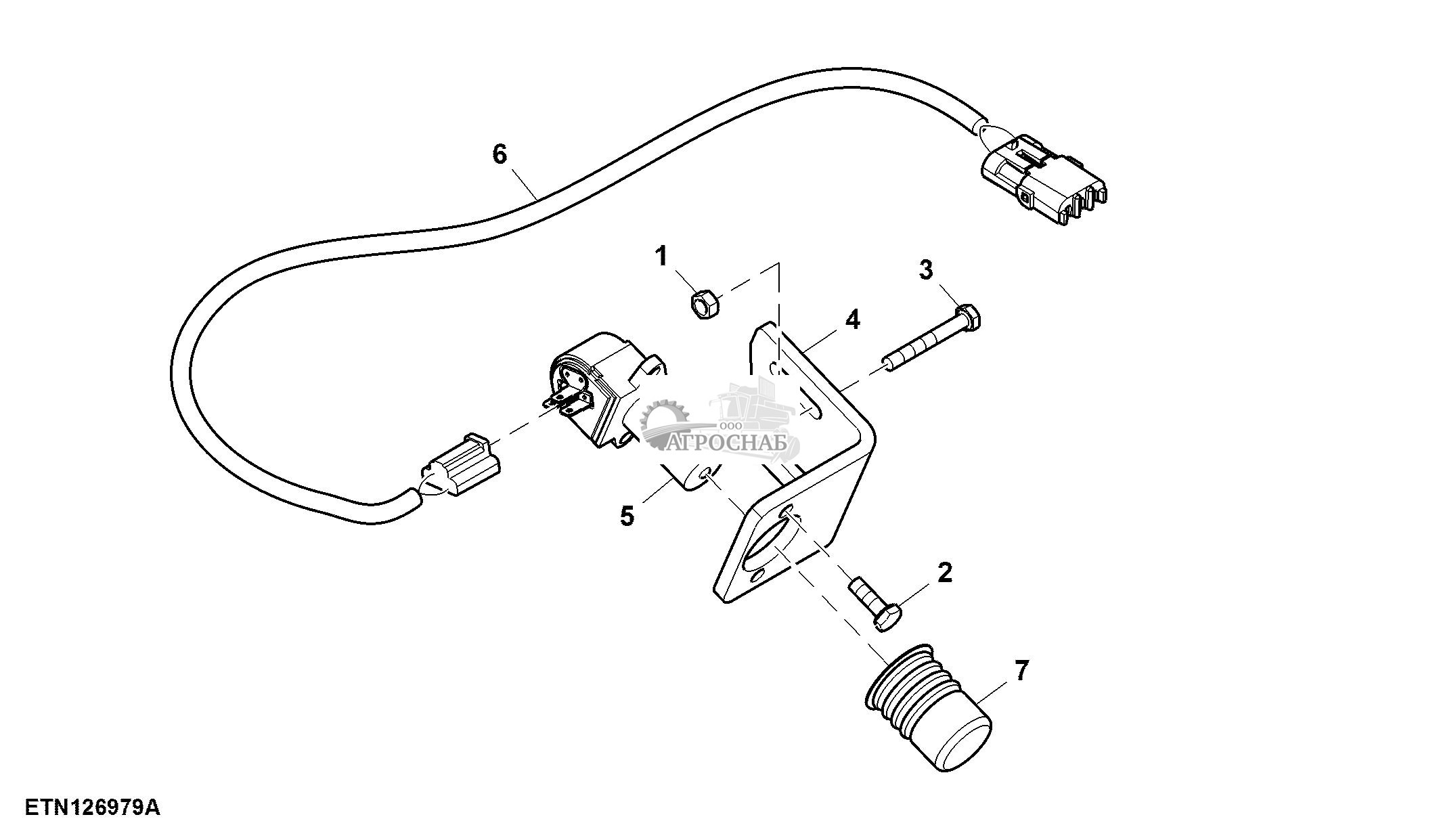

Выключатель маркера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7272 | Гайка | 2 | M6 | ||
| 2 | 19H1948 | Винт с головкой | 2 | 1/4" X 3/4" | ||
| 3 | 19M7299 | Винт с головкой | 2 | M6 X 45 | ||
| 4 | A101037 | Пластина | 1 | |||
| 5 | AA32432 | Переключатель | 1 | |||
| 6 | AA84166 | Жгут проводов | 1 | |||
| 7 | A43797 | Кожух | 1 |
Жгут проводов автоматического маркера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84166 | Жгут проводов | 1 | |||
| 2 | R78054 | Узел электрич. разъема | 1 | Inline Valve to Block | ||
| 57M9208 | Зажимная скоба | 1 | ||||
| R78061 | Клемма электр. разъема | 3 | ||||
| 57M9218 | Уплотнен. электр. разъема | 3 | ||||
| 3 | R77482 | Узел электрич. разъема | 1 | Auto Marker | ||
| 57M9200 | Клемма электр. разъема | 3 |
Пульт управления, CCS™ (765101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA62743 | Пульт управления | 1 | |||
| 2 | AA57228 | Печатная плата | 1 | |||
| 3 | AA59147 | Тумблер/кулисный переключ. | 1 | 3 Position, Green Led | ||
| 4 | AA59148 | Тумблер/кулисный переключ. | 2 | 3 Position | ||
| 5 | AA59150 | Тумблер/кулисный переключ. | 1 | 3 Position, Momentary | ||
| 6 | AA59151 | Тумблер/кулисный переключ. | 1 | 1/2 Lite, White | ||
| 7 | AA60742 | Тумблер/кулисный переключ. | 1 | 3 Position, W/ Lever | ||
| 8 | AA53758 | Реле | 1 |

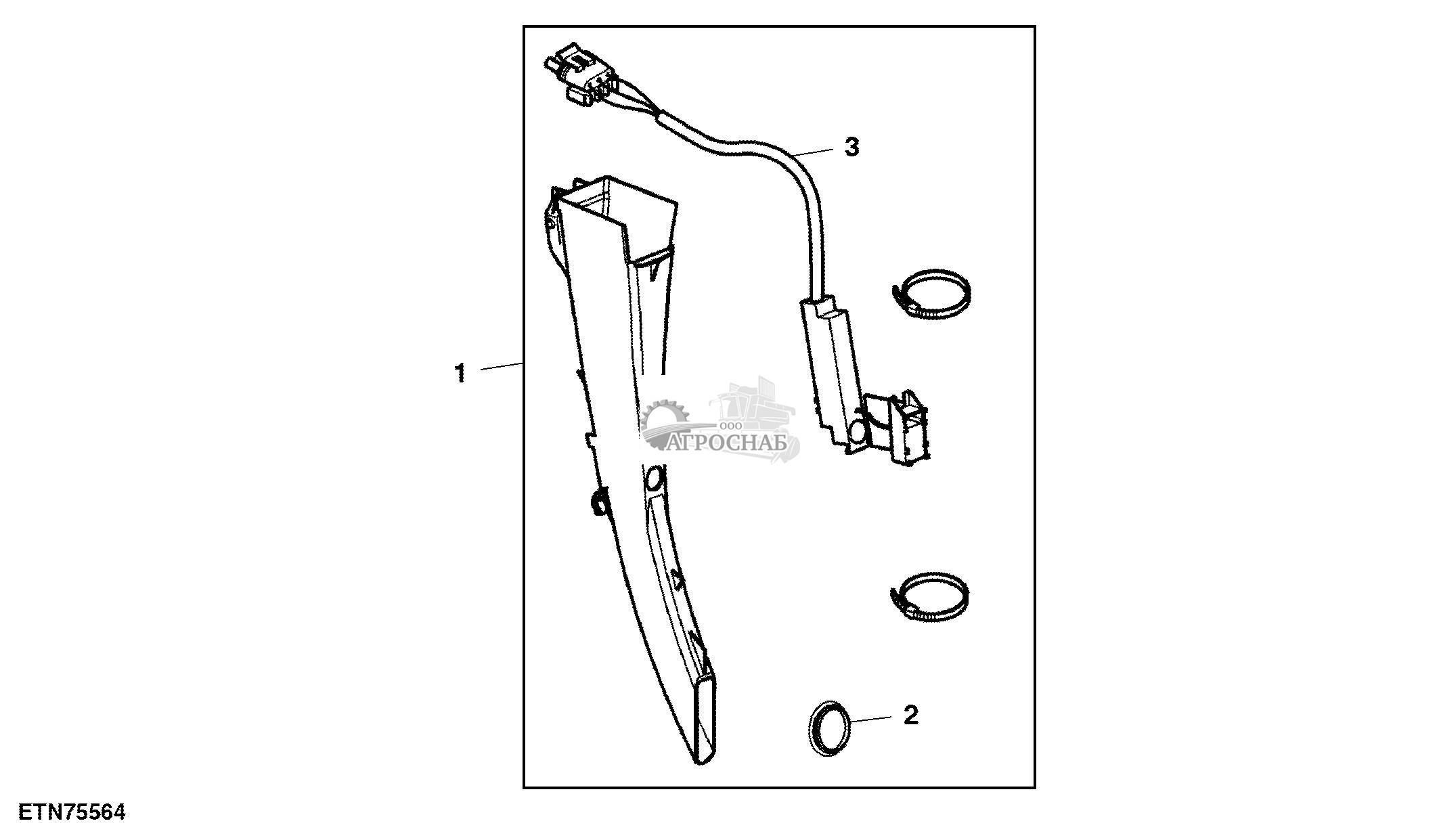

Стандартный семяпровод с датчиком счета
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA67779 | Труба | 1 | |||
| 2 | A84774 | Сальник | 1 | |||
| 3 | AA61909 | Датчик | 1 |

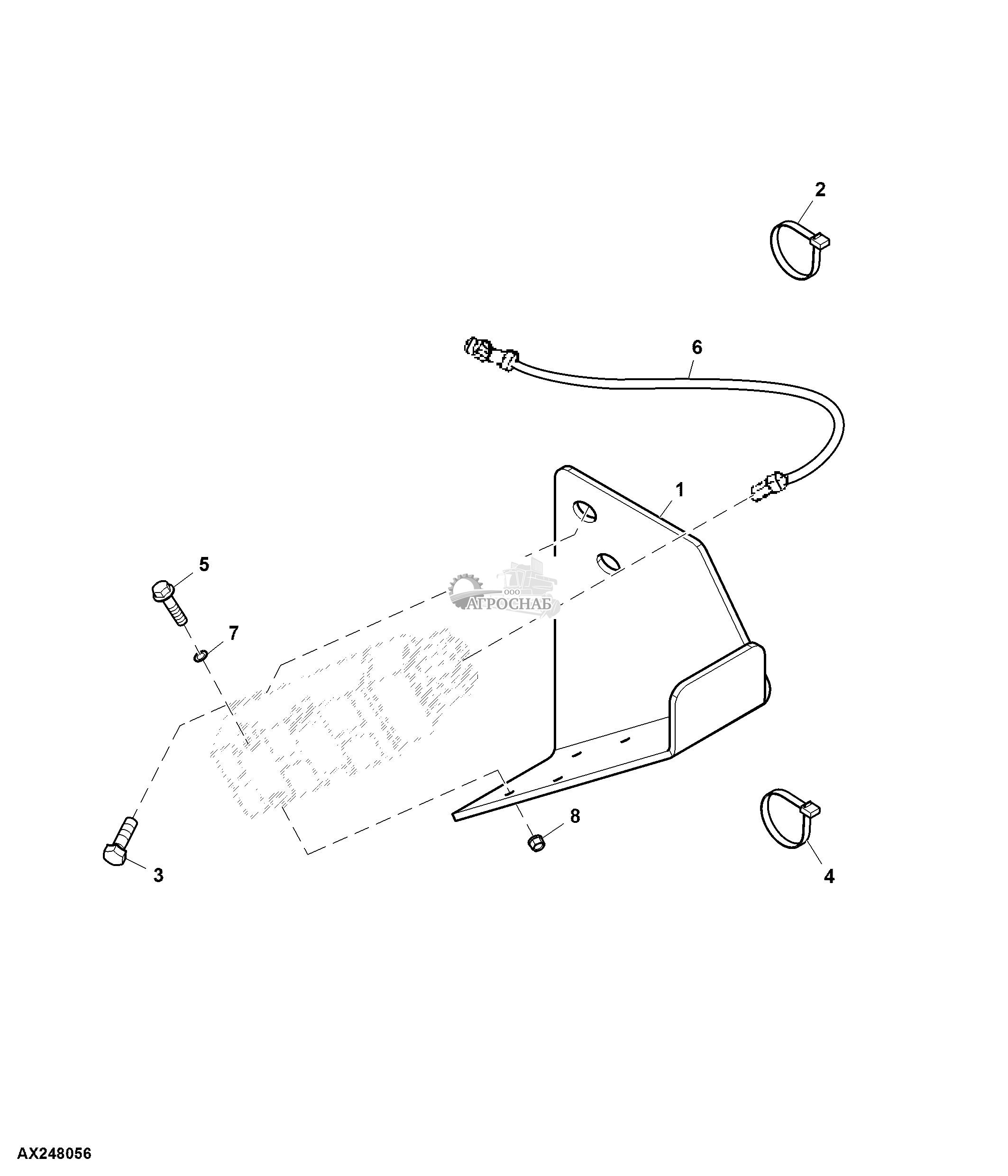

Radar Bracket and Harness Adapter(Радар кронштейна и проводов адаптера)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A53955 | Кронштейн | 1 | |||
| 2 | A78364 | Обвязной хомут | 6 | |||
| 3 | 19M8174 | Винт с головкой | 2 | M20 X 35 | ||
| 4 | H77698 | Обвязной хомут | 4 | |||
| 5 | 19H2337 | Винт с головкой | 4 | 1/4" X 4" | ||
| 6 | AA38559 | Жгут проводов | 1 | Radar Adapter | ||
| 7 | 24H1287 | Шайба | 4 | 9/32" X 5/8" X 0.065" | ||
| 8 | K40001 | Стопорная гайка | 4 |

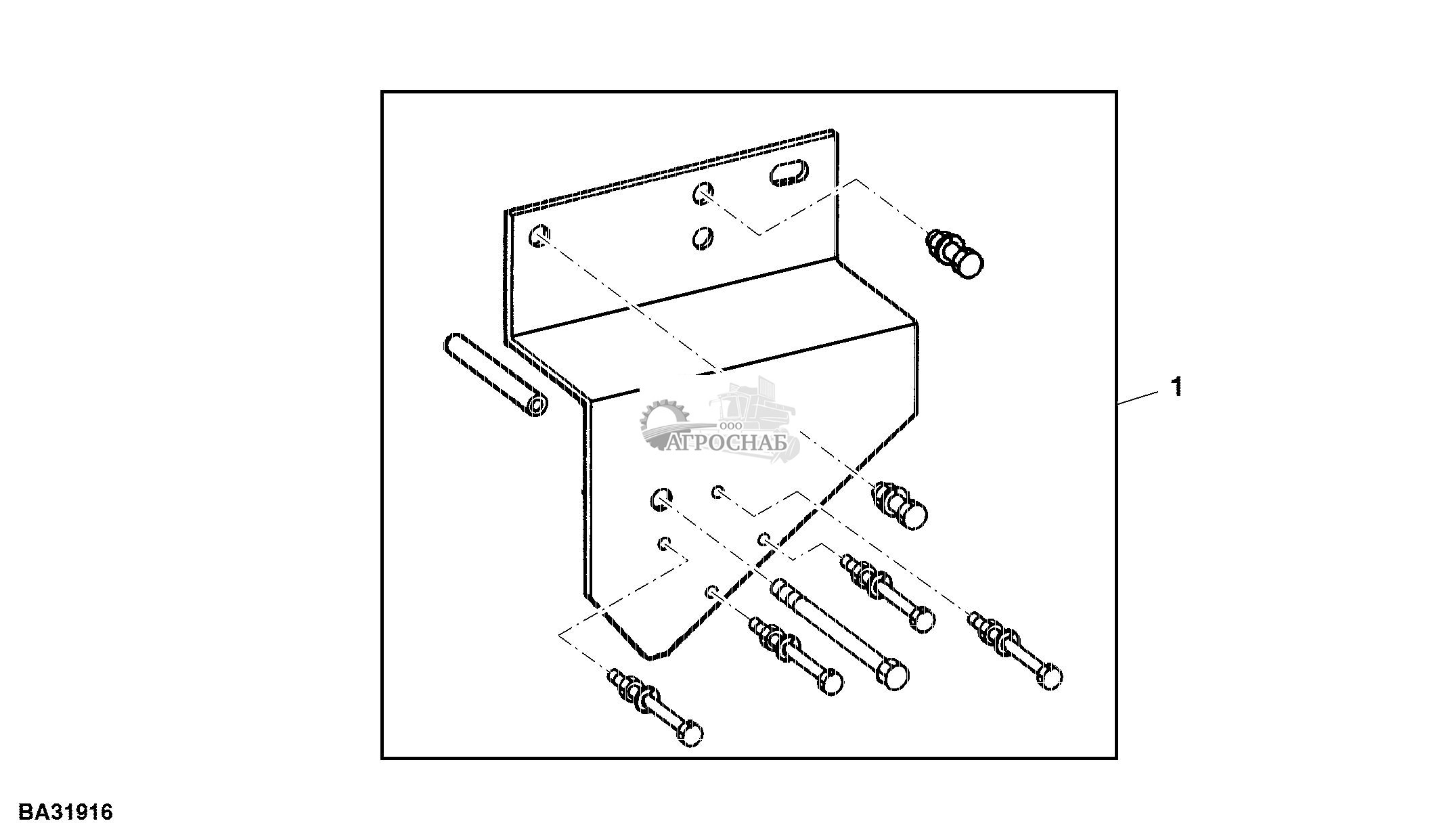

Оборудование, монтажный кронштейн радара
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BA31916 | Крепежные детали | 1 | (A) |
Навесное оборудование, датчик радара
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BA31915 | Радиолокационный датчик | 1 |
Оборудование, жгут проводов радара
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BA26352 | Комплект жгута проводов | 1 | INCLUDES AA38363 |

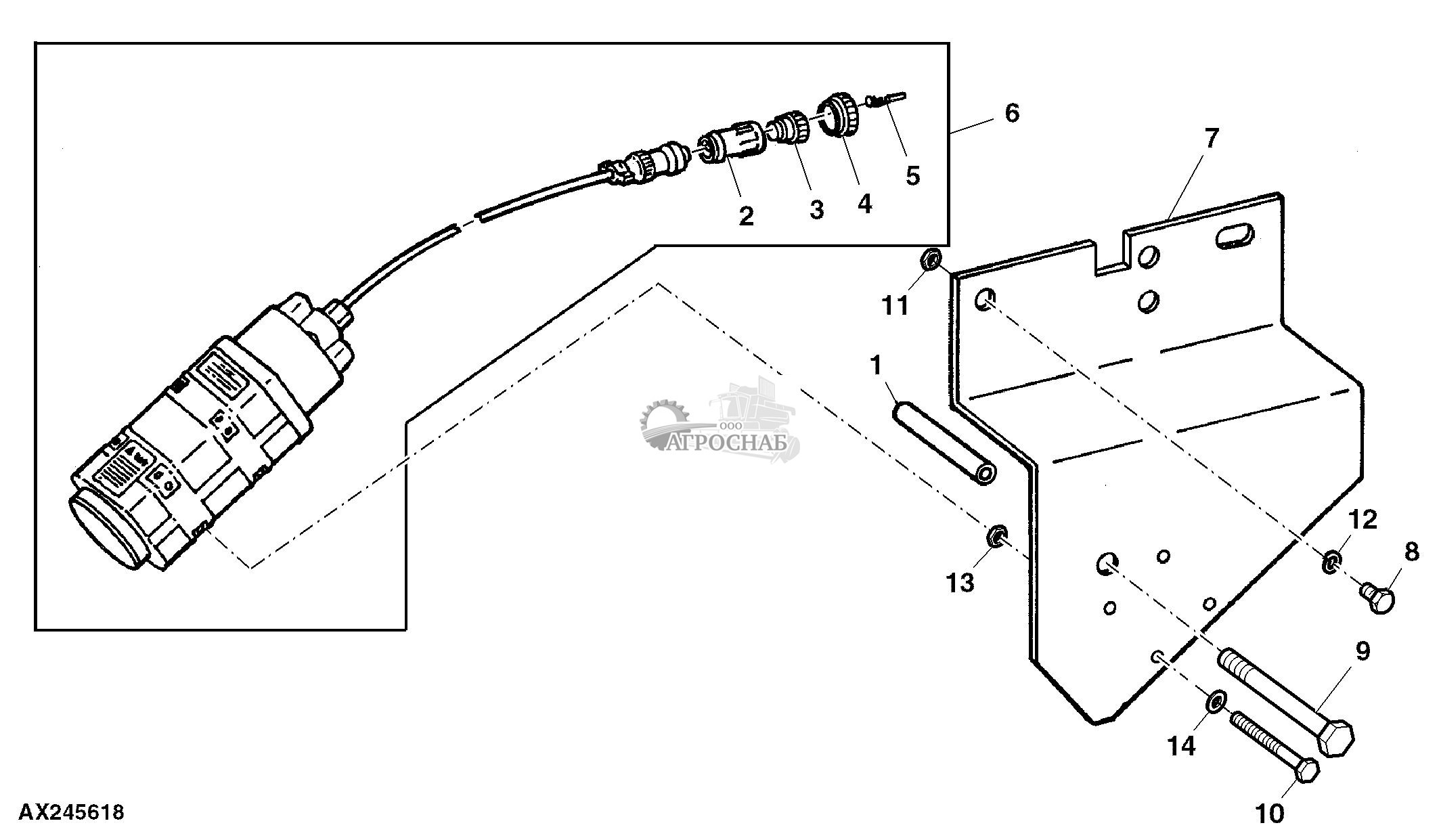

Радиолокационный датчик расстояния и кронштейн
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A38207 | Втулка | 1 | |||
| 2 | AA35686 | Вспом. электр. разъем | 1 | |||
| 3 | AE44391 | Узел электрич. разъема | 1 | |||
| 4 | R77461 | Блок. устр. эл. разъема | 1 | |||
| 5 | R77465 | Клемма электр. разъема | 1 | |||
| 6 | AA41337 | Датчик | 1 | Radar, INCLUDES A49925 AND R120107 | ||
| 7 | A61490 | Кронштейн | 1 | |||
| 8 | 03H1528 | Болт | 1 | 5/8" X 1-1/2" | ||
| 9 | 19H1872 | Винт с головкой | 2 | 5/8" X 6" | ||
| 10 | 19H2337 | Винт с головкой | 4 | 1/4" X 4" | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 14H1039 | Гайка | 2 | 5/8" | ||
| 12 | 12H294 | Стопорная шайба | 2 | 5/8" | ||
| 13 | K40001 | Стопорная гайка | 4 | |||
| 14 | 24H1287 | Шайба | 4 | 9/32" X 5/8" X 0.065" |
Переходной жгут проводов радара
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA38363 | Жгут проводов | 1 | |||
| 2 | AE44391 | Узел электрич. разъема | 1 | |||
| AE44389 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M7254 | Корпус электр. разъема | 1 | |||
| 57M7289 | Блок. устр. эл. разъема | 1 |
Жгут проводов, переходник двигателя системы центрального распределения (CCS™) (745101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77586 | Жгут проводов | 1 | USE WITH AA78019 | ||
| 2 | R78053 | Узел электрич. разъема | 1 | Двигатель вентилятора | ||
| 3 | 57M10523 | Корпус электр. разъема | 1 | Двигатель вентилятора | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 57M10486 | Вспом. электр. разъем | 1 |
Rear Extension Harness ( - 775100)(Задний Удлинительный Жгут Проводов )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84164 | Жгут проводов | 1 | |||
| 2 | AE46312 | Клемма электр. разъема | 1 | Inter Connector to Right Draft Tube | ||
| 3 | AE46312 | Клемма электр. разъема | 1 | Inter Connector to Val ve Distribution Harness |
Переходник пучка проводов CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA80174 | Жгут проводов | 1 | |||
| 2 | 57M11754 | Корпус электр. разъема | 1 | Inter Connector to CCS™ Cradle | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | RE12363 | Клемма электр. разъема | 1 | Auxiliary Power | ||
| 4 | 57M7301 | Корпус электр. разъема | 1 | Flasher Module | ||
| 57M7308 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M7629 | Корпус электр. разъема | 1 | Inter Connector Y Cable | ||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| 6 | 57M7631 | Корпус электр. разъема | 1 | Inter Connector to EU Light | ||
| 57M7680 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7679 | Клемма электр. разъема | 1 | ||||
| 7 | 57M7631 | Корпус электр. разъема | 1 | Inter Connector to NA Light | ||
| 57M7680 | Клемма электр. разъема | 1 | ||||
| 8 | 57M7555 | Корпус электр. разъема | 1 | Relay | ||
| 57M13099 | Вспом. электр. разъем | 1 | ||||
| 9 | R78053 | Узел электрич. разъема | 1 | Auxiliary Light | ||
| 10 | 57M7632 | Узел электрич. разъема | 1 | Dust Cap | ||
| 11 | 57M13099 | Вспом. электр. разъем | 1 | |||
| 12 | R78053 | Узел электрич. разъема | 1 | Dust Cap |
